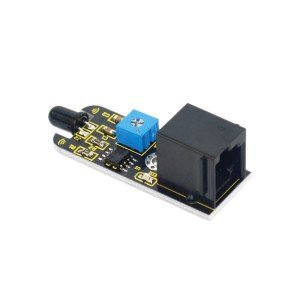

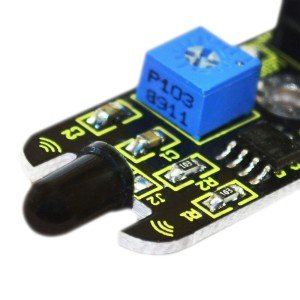

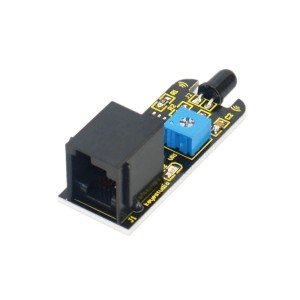

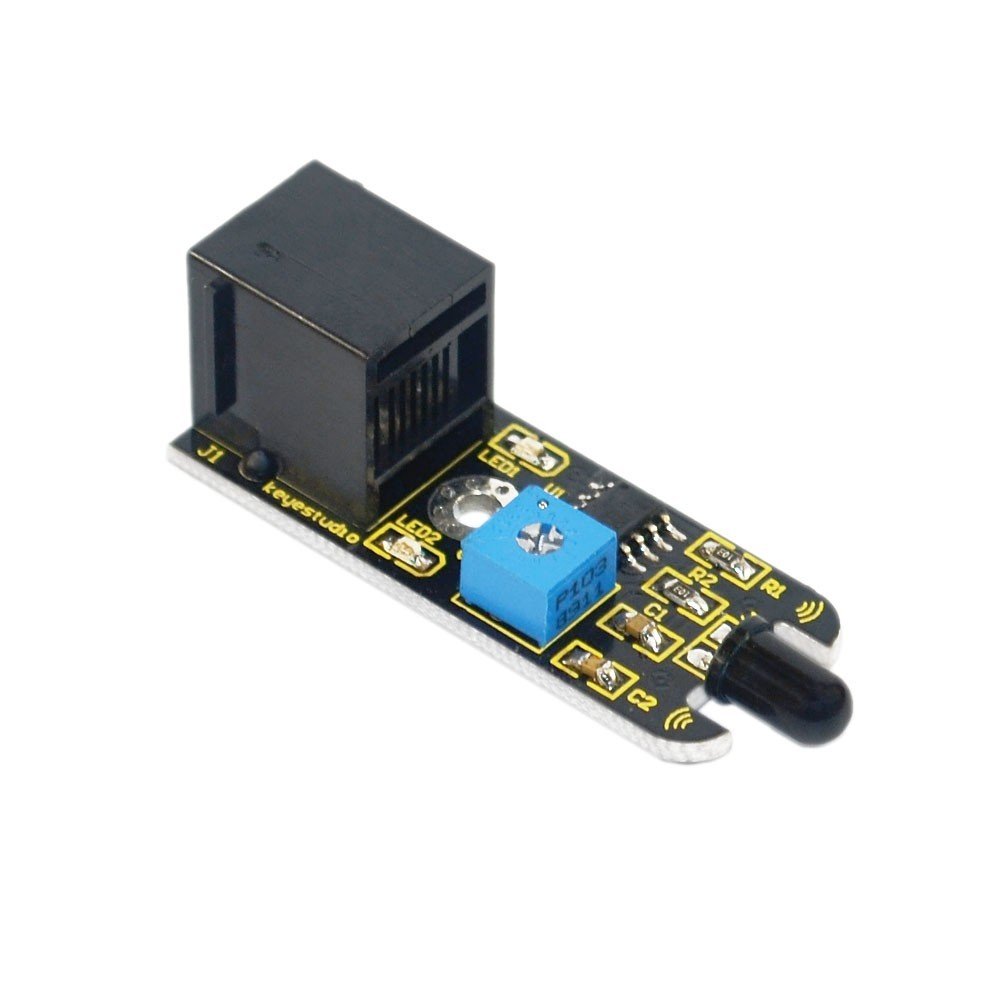

Keyestudio EASY plug Alev Sensörü Modülü

Contents

Keyestudio EASY plug Alev Sensörü Modülü

Tanıtım

Bu alev sensörü, dalga boyu 760 nm ~ 1100 nm’de olan yangın veya diğer ışıkları tespit etmek için kullanılabilir. Yangınla mücadele robotu oyununda, alev, yangın kaynağını bulmak için robotun gözleri olarak kullanılabilecek sondada önemli bir rol oynar.
Not: Bu modülün EASY Plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug

Besleme Gerilimi: 3.3V to 5V
Algılama aralığı: 500 piksel (4,8 V) ~ 2500 piksel (1 V)
Spektral Bant Genişliği Aralığı: 760nm ila 1100nm
Çalışma sıcaklığı: -25 ℃ ila 85 ℃
Sensör tipi: dijital
Boyut: 49 * 16.7mm
Ağırlık: 6g

Connection Diagram

Sample Code

const int flamePin = 12;     // the number of the flame pin
const int ledPin =  13;      // the number of the LED pin
// variables will change:
int State = 0;         // variable for reading status
void setup() {
 // initialize the LED pin as an output:
 pinMode(ledPin, OUTPUT);
 // initialize the pushbutton pin as an input:
 pinMode(flamePin, INPUT);
}
void loop(){
 // read the state of the value:
State = digitalRead(flamePin);
 if (State == HIGH) {
   // turn LED on:
   digitalWrite(ledPin, HIGH);
 }
 else {
   // turn LED off:
   digitalWrite(ledPin, LOW);
 }
}

Resources

PDF

https://drive.google.com/open?id=1aGobmBGdVwTBZ99YIRtuCf7Kg8FZYUTN
