Keyestudio EASY Plug Analog Dönüş Sensörü

Contents

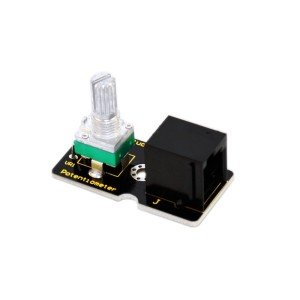

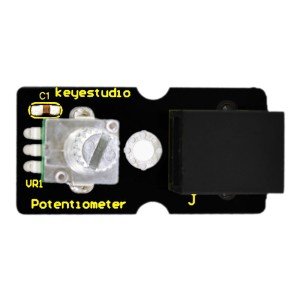

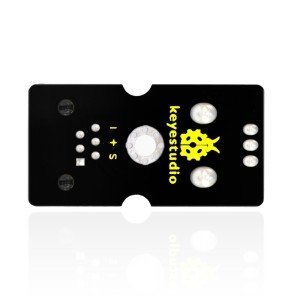

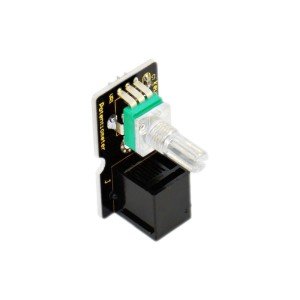

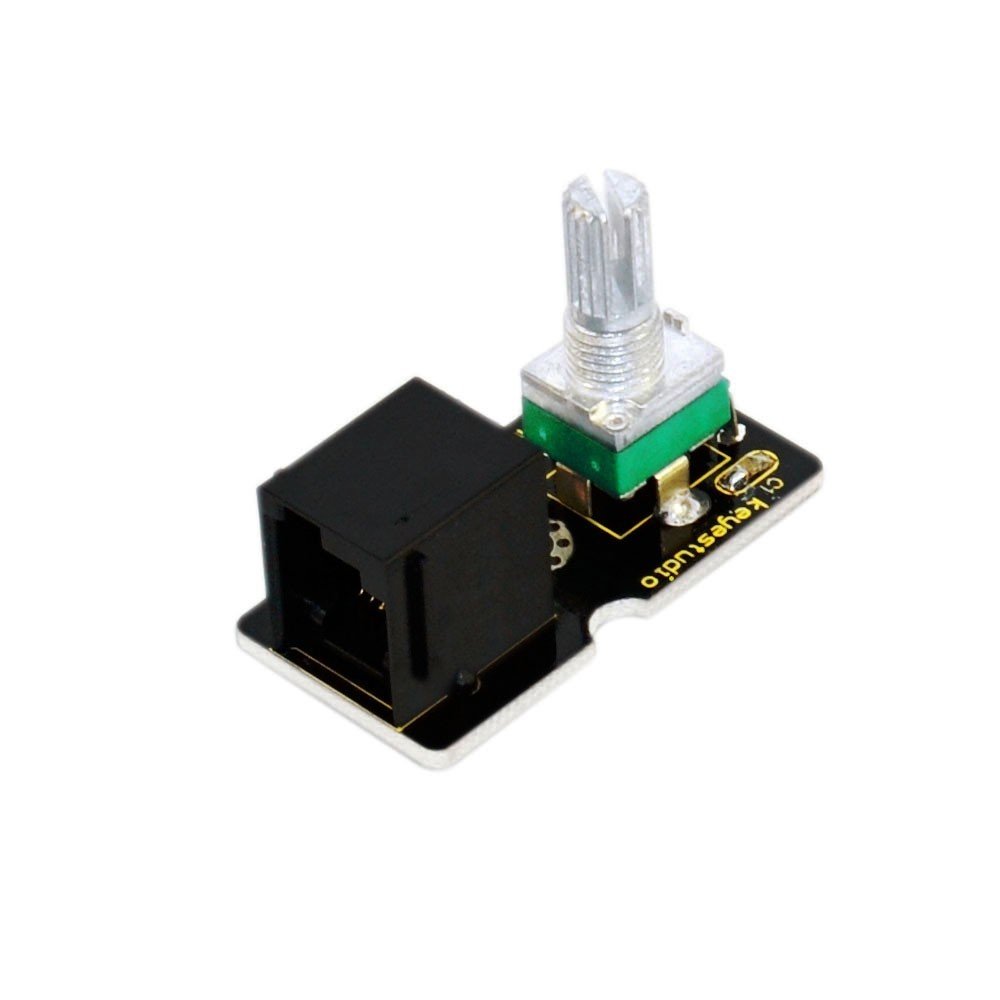

EASY plug Analog Dönüş Sensörü

Tanıtım

Bu analog Dönüş Sensörü arduino uyumludur. Bir potansiyometreye dayanır. Voltajı 1024’e bölünebilir, sensör kalkanımızla Arduino’ya kolayca bağlanabilir. Diğer sensörlerle birlikte, IO portundan analog değeri okuyarak ilginç projeler yapabiliriz.
Not: bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
• Besleme Gerilimi: 3.3V to 5V
  Sensör tipi: Analog
  Boyut: 39 * 20mm
  Ağırlık: 10gSupply Voltage: 3.3V to 5V

Connection Diagram

Sample Code

///Arduino Sample Code
void setup()
{
 Serial.begin(9600); //Set serial baud rate to 9600 bps
}
void loop()
{
int val;
val=analogRead(3);//Read rotation sensor value from analog 3
Serial.println(val,DEC);//Print the value to serial port
delay(100);
}

Resources

PDF

https://drive.google.com/open?id=169UqNryrMv81-xdycY1BE3auMBY9RRCU
