Keyestudio EASY plug Analog Sıcaklık Sensörü

Contents

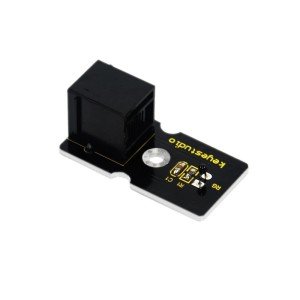

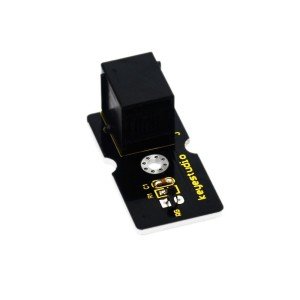

EASY plug Analog Sıcaklık Sensörü

Tanıtım

Bu modül bir termistörün çalışma prensibine dayanır (direnç ortamdaki sıcaklık değişikliğine göre değişir). Çevresindeki sıcaklık değişimini algılayabilir ve verileri Arduino kartındaki analog IO’ya gönderebilir. Yapmamız gereken tek şey, basit programlama ile sensör çıkış verilerini santigrat dereceye dönüştürmek ve görüntülemek. Hem kullanışlı hem de etkilidir ve bahçe, ev alarm sistemi ve diğer cihazlarda yaygın olarak uygulanır.
Not: bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
• Sensör tipi: analog
  Çalışma gerilimi: 5V
  Sıcaklık aralığı: -55 ℃ ～ 315 ℃
  Boyut: 38 * 20mm
  Ağırlık: 5g

Connection Diagram

Sample Code

void setup()
{Serial.begin(9600);
}
// the loop routine runs over and over again forever:
void loop()
{int sensorValue = analogRead(A1);
Serial.println(sensorValue);
 delay(1);
}

We can see that the analog value is changing according to the
temperature change in the environment. But it’s not very obvious. Let’s
solve this by using the following equation. The value read from the
serial port is similar to normal temperature, eg. The temperature right
now is 30C.

#include <math.h>
double Thermister(int RawADC) {
double Temp;
Temp = log(((10240000/RawADC) - 10000));
Temp = 1 / (0.001129148 + (0.000234125 + (0.0000000876741 * Temp * Temp ))* Temp );
Temp = Temp - 273.15; // Convert Kelvin to Celcius
return Temp;
}
void setup()
{Serial.begin(9600);
} void loop() { Serial.print(Thermister(analogRead(1))); // display Fahrenheit Serial.println("c");
delay(500);
}

Resources

PDF

https://drive.google.com/open?id=1kSw1IcUuL0xmvvSrmTw0gmK_2489tRwh
