Keyestudio EASY plug MQ135 Hava Kalitesi Sensörü

Contents

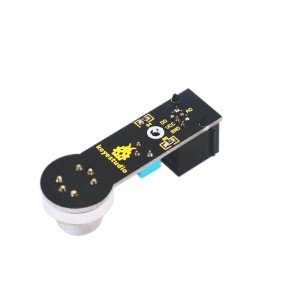

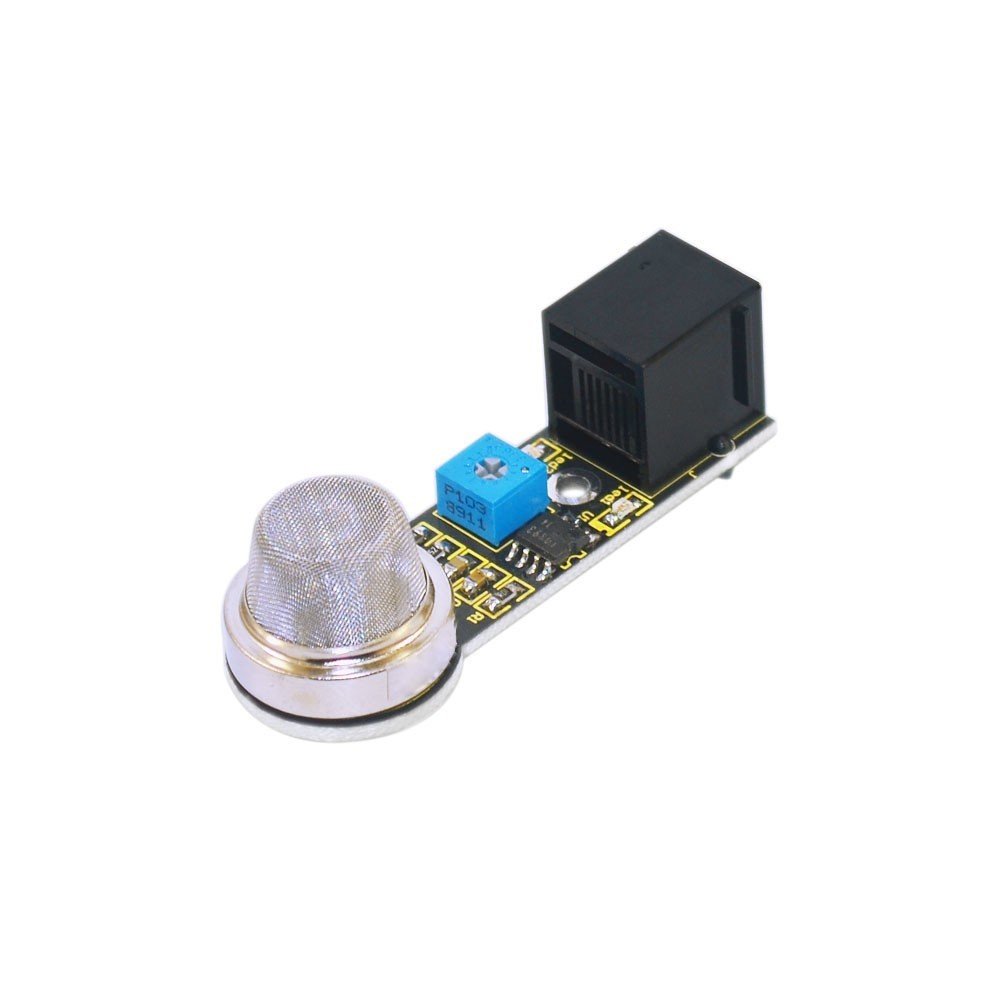

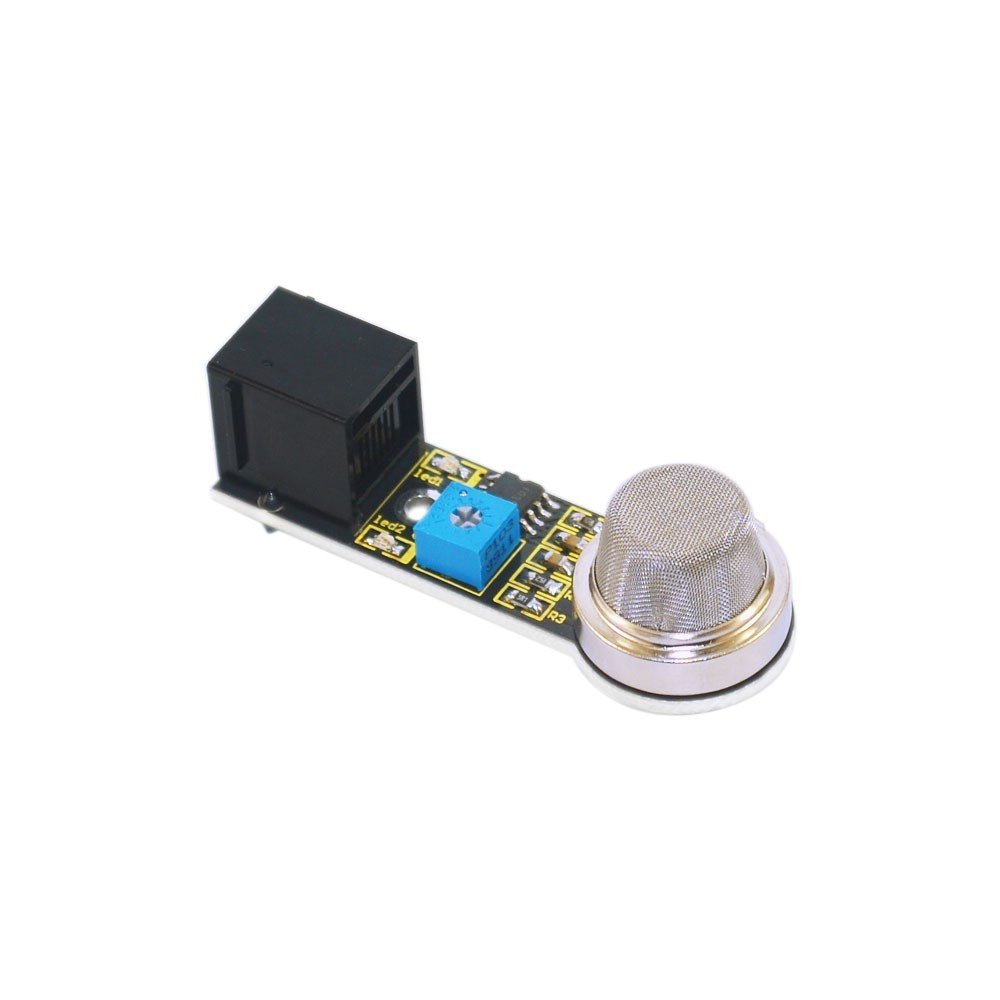

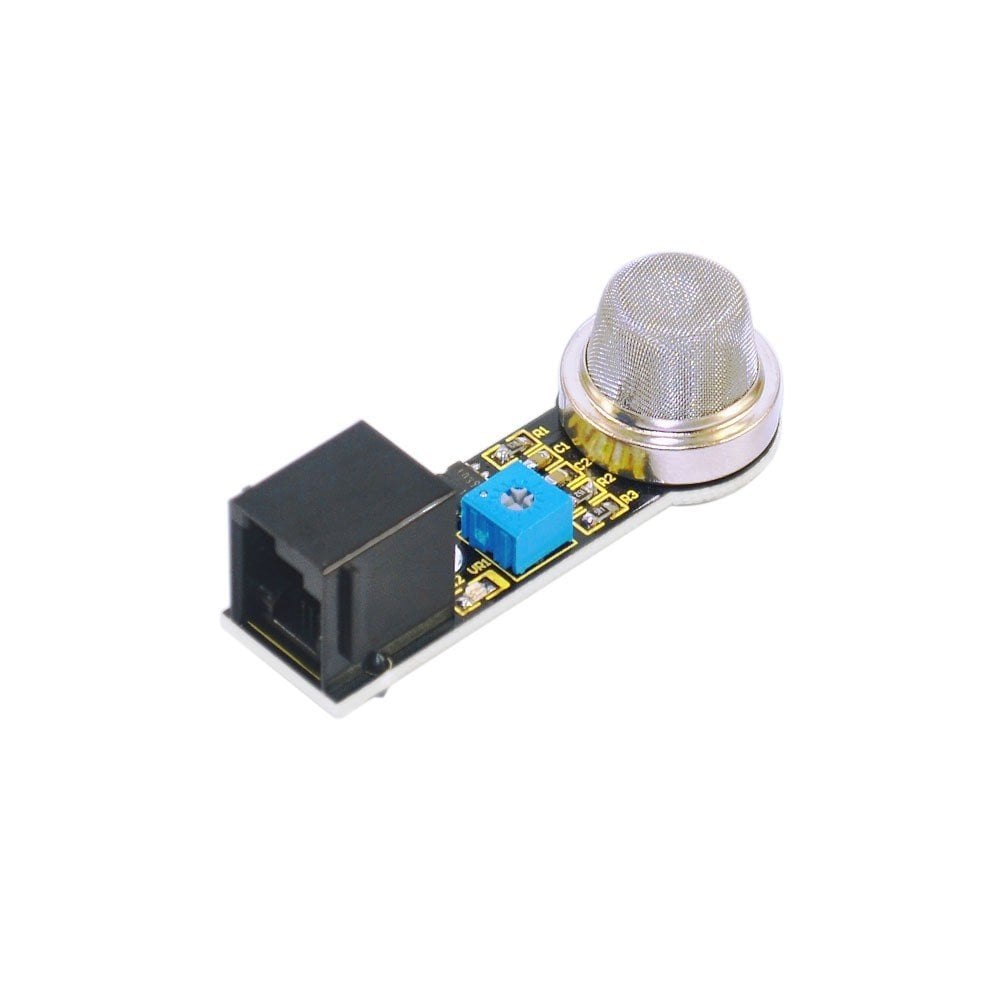

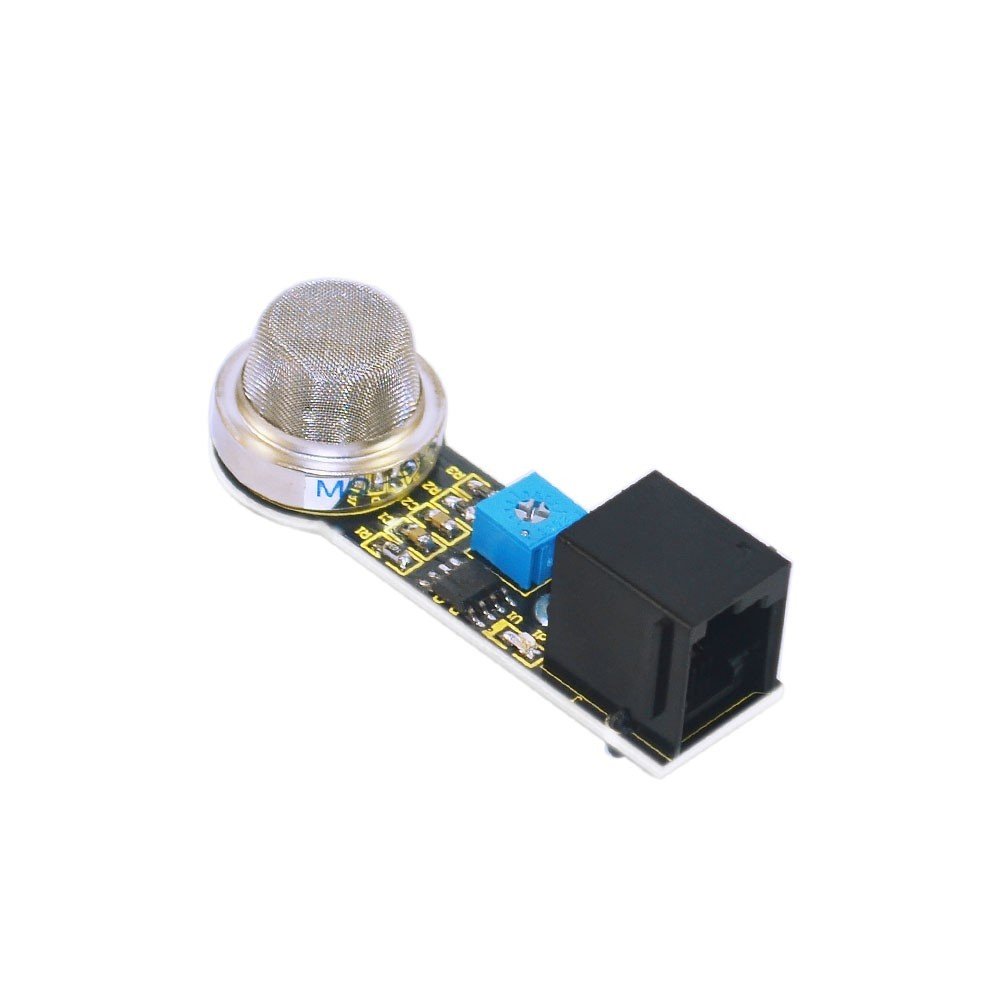

Keyestudio EASY plug MQ135 Hava Kalitesi Sensörü

Tanıtım

MQ135, SnO2’yi gaza duyarlı malzeme olarak benimser, çünkü SnO2 temiz havada düşük elektrik iletkenliğine sahiptir. Kirli hava ile çevrili olduğunda, MQ135’in elektriksel iletkenliği kirleticilerin artmasıyla artacaktır ve elektriksel iletkenlikteki değişiklik karşılık gelen çıkış sinyaline dönüştürülebilir.
MQ135, Amonyak, sülfür, benzen buharı, duman ve diğer zararlı gazlara karşı yüksek hassasiyete sahiptir. Çeşitli zararlı gazları tespit edebilir, böylece birden fazla uygulama için uygun maliyetli bir seçimdir.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug

Ürün modeli: MQ135

Ürün tipi: Yarı iletken gaz sensörü

Hedef gaz: Amonyak; metilbenzen; hidrojen

Standart devre: Döngü gerilimi Vc ≤24V DC

Isıtıcı voltajı: VH 5.0V ± 0.2V AC veya DC

Yük direnci: Ayarlanabilir RL

Boyut: 56 * 20mm

Ağırlık: 8g

Connection Diagram

Sample Code

int gas_din=18;
int gas_ain=A5;
int led=13;
int ad_value;
void setup()
{
  pinMode(led,OUTPUT);
  pinMode(gas_din,INPUT);
  pinMode(gas_ain,INPUT);
  Serial.begin(9600);
}
void loop()
{
  ad_value=analogRead(gas_ain);
  if(digitalRead(gas_din)==LOW)
  {
    digitalWrite(led,HIGH);
    Serial.println("Gas leakage");
    Serial.println(ad_value);
  }
  else
  {
    digitalWrite(led,LOW);
Serial.println("Gas not leak");
    Serial.println(ad_value);
  }
  delay(500);
}

Resources

PDF

https://drive.google.com/open?id=18KvRqj_AdeugZOYtHy37wv2uTH_lMW-W
