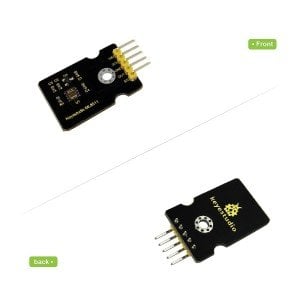

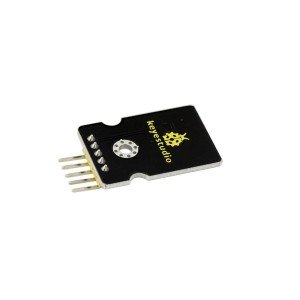

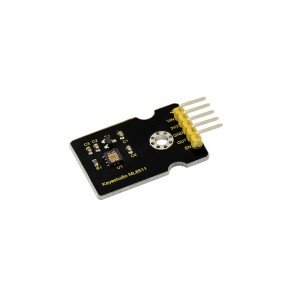

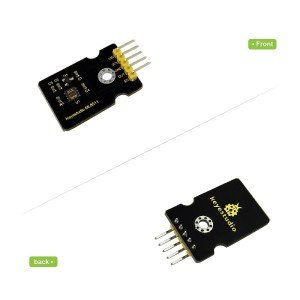

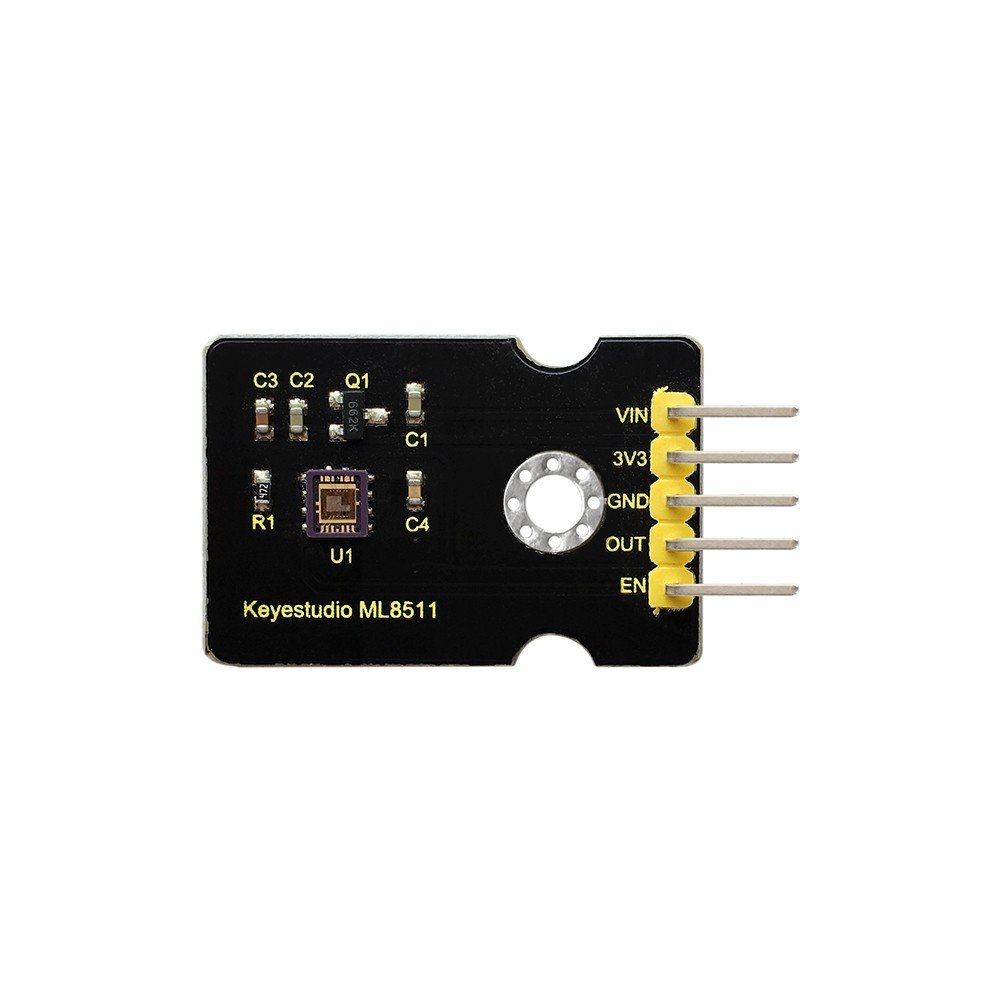

Keyestudio GY-ML8511 Ultraviyole Sensör Modülü

Tanıtım

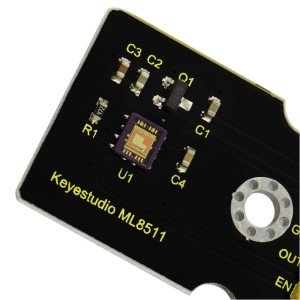

Modül, iç veya dış mekan UV yoğunluğunu tespit etmek için kullanılabilecek ortak bir ML8511 UV sensörü orijinal kullanır. Sensör IC’si, dijital ve analog devreler için uygun yüksek entegre bir SOI-CMOS teknolojisi kullanır. Foto akım akımını voltaja dönüştürme prensibi ile UV yoğunluğunu tespit edebilir ve harici devreler için iyi kullanılır.
ML8511, analog voltaj çıkışı için UV ışık miktarı ile orantılı olabilir, bu nedenle fotoelektrik dönüşüm devresi olmadan yerleşik MCU A / D dijital / analog dönüştürücüye doğrudan bağlanabilir. Küçük ve ince yüzey paketi kullanarak, taşınabilir ekipman için uygundur. Model ayrıca, giyilebilir akıllı cihazlar, cep telefonları ve diğer ekipmanlar için uygun 0.1uA’ya kadar hızlı bir güç tasarrufu moduna sahiptir.

Özellikler

• Çalışma Gerilimi: DC 3.3-5V
       Çalışma Sıcaklığı ： -20 ~ 70 ° C
       Hassas Alan ： UV-A, UV-B
       Hassas Dalga Boyu: 280-390nm

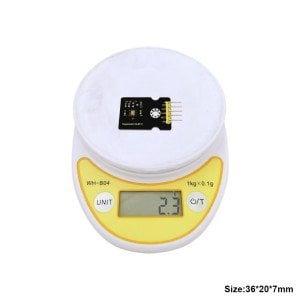

       Modül Boyutu ： 30 x 22mm

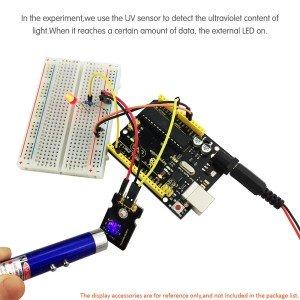

Bağlantı Diagramı

Örnek Kod

/*
  AnalogReadSerial
  Reads an analog input on pin 0, prints the result to the serial monitor.
  Attach the center pin of a potentiometer to pin A0, and the outside pins to +5V and ground.

 This example code is in the public domain.
 */

// the setup routine runs once when you press reset:
void setup() {
  // initialize serial communication at 9600 bits per second:
  Serial.begin(9600);
}

// the loop routine runs over and over again forever:
void loop() {
  // read the input on analog pin 0:
  int sensorValue = analogRead(A0);
  // print out the value you read:
  Serial.println(sensorValue);
  delay(1);        // delay in between reads for stability
}

Sonuç

Kabloyu bağlayın ve programı yazın; Güç verildikten sonra, seri monitörü açın, aşağıda gösterilen değer:

sensörü ultraviyole ışıkla ışınlarken, değer aşağıda gösterildiği gibi değişir.

Kaynaklar

PDF File:
https://drive.google.com/open?id=16beq7w6udJhZLor3GUBm60EfuBXuS8s_

VIDEO:
