Keyestudio Hızlı Konnektör Motor Sürücü Shield – Robot Araba Bağlantısı

Motoru sürmenin birçok yolu vardır. Robotumuz en sık kullanılan L298P çözümünü kullanıyor.

L298P, STMicroelectronics tarafından üretilen mükemmel bir yüksek güçlü motor sürücü entegresidir. Doğrudan DC motorları, iki fazlı ve dört fazlı adım motorlarını çalıştırabilir. 2A’ya kadar sürüş akımı ve motorun çıkış terminali, koruma olarak sekiz adet yüksek hızlı Schottky diyotu kullanır.

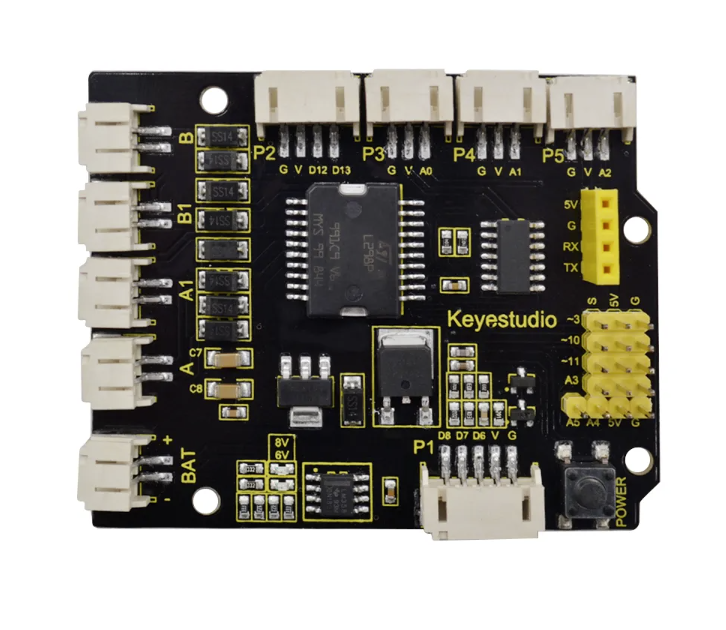

Motor sürücü kalkanını L298P devresi baz alınarak tasarlanmıştır.

İstiflenebilir tasarım, doğrudan Arduino’ya takılmasını sağlayarak, motorun kullanılması ve çalıştırılmasındaki teknik zorluğu azaltır.

Motor sürücü korumasını doğrudan UNO R3 kartına istifleyin, BAT açıldıktan sonra hem keyestudio motor sürücü korumasına hem de UNO R3 kartına güç sağlamak için GÜÇ düğmesine basın.

Basit kablolama için motor sürücü ekranı, ters dönme önleyici PH2.0- (2P/3P/4P/5P) arayüzleriyle birlikte gelir.

Motoru, güç kaynağını ve sensör modüllerini bağlarken doğrudan takmanız yeterlidir.

Motor sürücü kalkanındaki Bluetooth arayüzü keyestudio Bluetooth modülü ile tam uyumludur. Bağlanırken Bluetooth modülünü ilgili arayüze takmanız yeterlidir.

Aynı zamanda, motor sürücü shield, 2,54 mm’lik pin başlıklarında ekstra dijital ve analog bağlantı noktaları ortaya çıkarmıştır, böylece deney genişletmeleri için başka sensörler eklemeye devam edebilirsiniz.

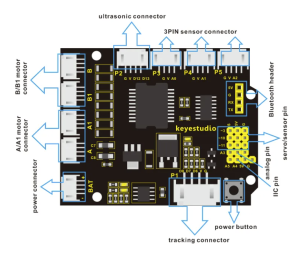

Motor sürücü ekranı 4 DC motora erişebilir. Motor konnektörü A ve A1, konnektör B ve B1 aynı hareket kuralıyla ayrı ayrı paraleldir.

Kalkan, diğer cihazlara montajı kolay olan 3 mm’lik 4 sabitleme pini ile birlikte gelir.
