Keyestudio I2C LCD 20X4 2004 LCD Ekran Modülü / UNO R3 – MEGA 2560 R3 İçin

Keyestudio I2C LCD 20X4 2004 LCD Ekran Modülü / UNO R3 – MEGA 2560 R3 İçin

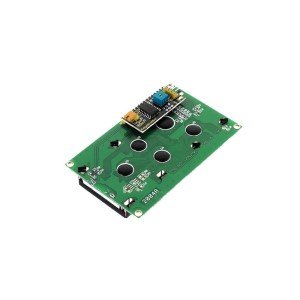

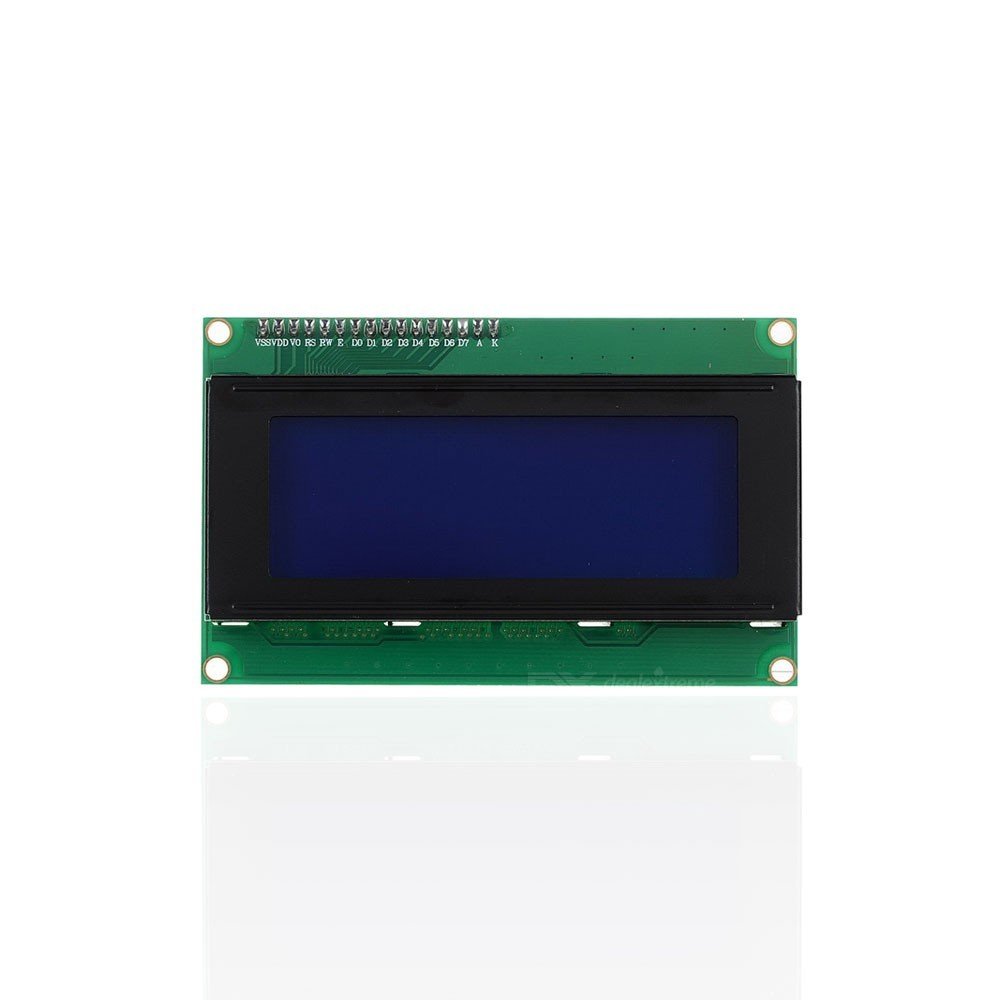

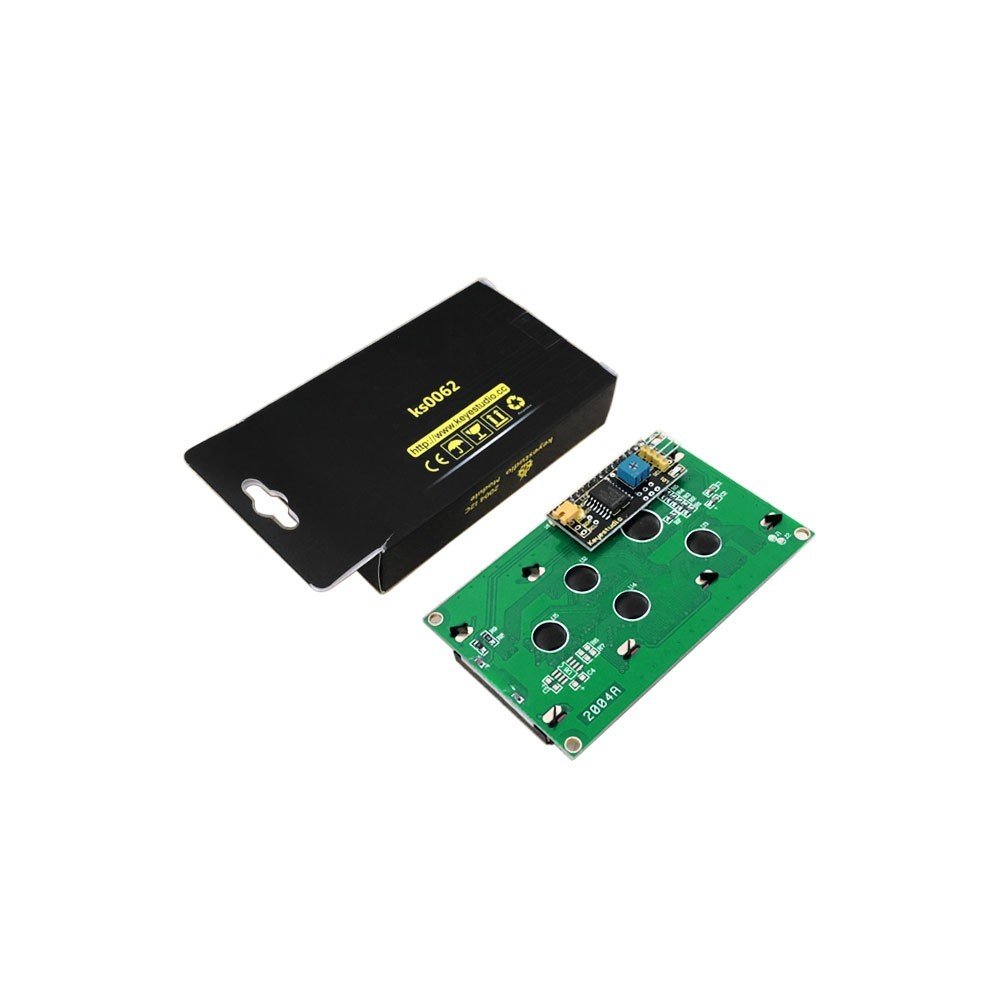

Tanıtım

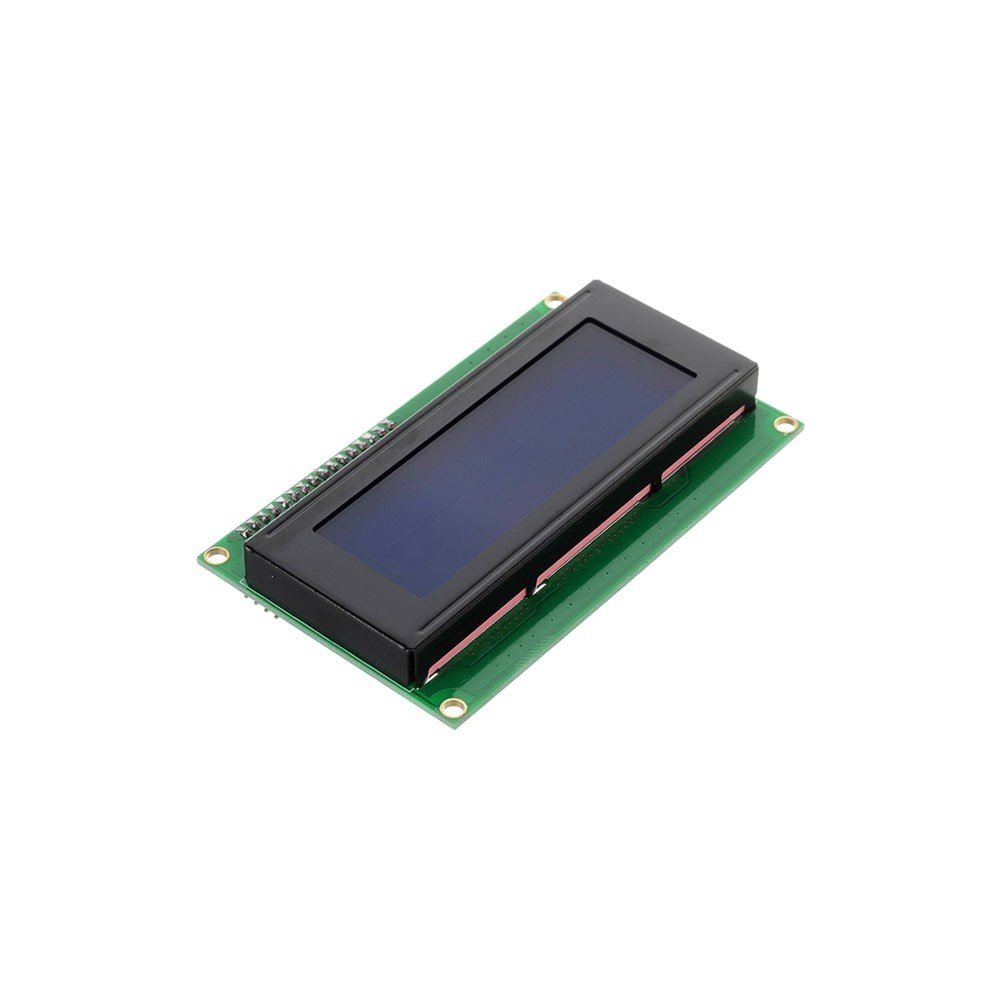

keyestudio 2004 I2C Modülü, Mavi zemin ve Beyaz arka ışığı ile 20 karakterli 4 satır LCD ekrandır. Orijinal 2004 LCD için 7 I/O portu gerekiyor, ancak bizimki Arduino IIC/I2C arayüzü ile üretildi ve size 5  I/O portu kazandırır. Bu LCD kullanıma hazırdır, çünkü Arduino Liquid Crystal Library ile uyumludur.

Özellikler

• Arayüz: I2C
• I2C adresi: 0x27
• Çalışma voltajı: + 5V
• Ebat: 27.7mm × 42.6mm
• Kontrast kontrolü: potansiyometre ile


Bağlantı Şeması

Bu modül I2C arayüzünü taşır, bu yüzden kullanımda I2C protokolüne uymamız gerekir ve ilgili dosyalar hazırlanmalı ve kütüphaneye eklenmelidir.

Bu modül ve Arduino denetleyici arasındaki bağlantı şeması aşağıdaki gibidir:

Örnek Kod

//YWROBOT
//Compatible with the Arduino IDE 1.0
//Library version:1.1
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

LiquidCrystal_I2C lcd(0x27,20,4);  // set the LCD address to 0x27 for a 16 chars and 2 line display


void setup()
{
  lcd.init();                      // initialize the lcd
  lcd.init();
  // Print a message to the LCD.
  lcd.backlight();
  lcd.setCursor(3,0);
  lcd.print("Hello, world!");
  lcd.setCursor(2,1);
  lcd.print("Hello，keyestudio!");
   lcd.setCursor(0,2);
  lcd.print("Arduino LCM IIC 2004");
   lcd.setCursor(2,3);
  lcd.print("Power By Ec-yuan!");
}
void loop()
{
}

Kaynaklar

Kütüphaneleri Alın

https://drive.google.com/open?id=14VPCVHqlfbtxAn5LCF3tGZytkGEMrk3Q

Video

PDF

https://drive.google.com/open?id=18c0F-71efKdjNfLHllJ6NPByaYIUJiXx
