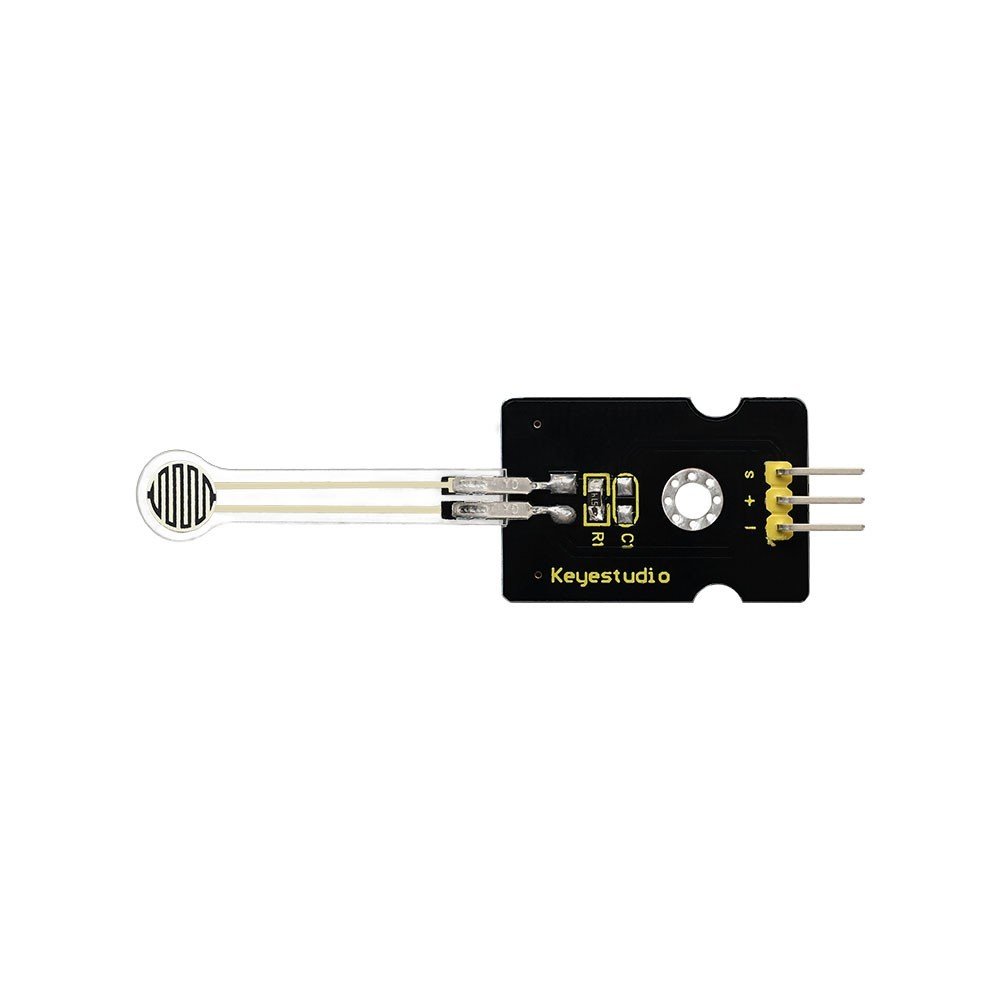

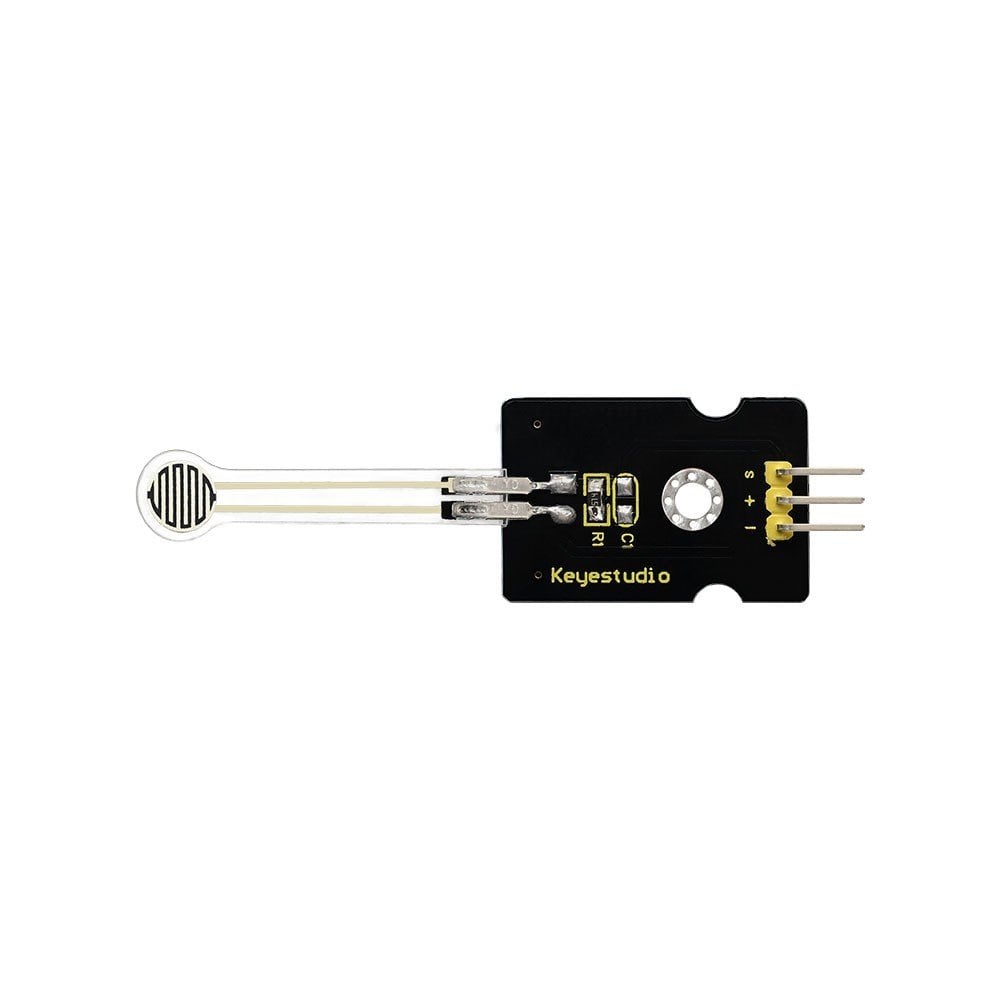

Keyestudio İnce Film Basınç Sensörü

Keyestudio İnce Film Basınç Sensörü

Bu sensör, ultra ince bir film pedi ile esnek, basınca duyarlı nano malzemeye adaptedir. Su geçirmezdir ve basınca duyarlıdır. Sensör dış basıncı algıladığında, sensörün direncinde bir değişiklik meydana gelir. Bu nedenle devre, basınçtaki değişimini algılayarak elektrik sinyal çıkışına karşılık gelen basınç değişikliğini dönüştürmek için kullanılabilir. Bu şekilde, sinyal değişikliklerini tespit ederek basınç değişikliklerini takip edebiliriz.

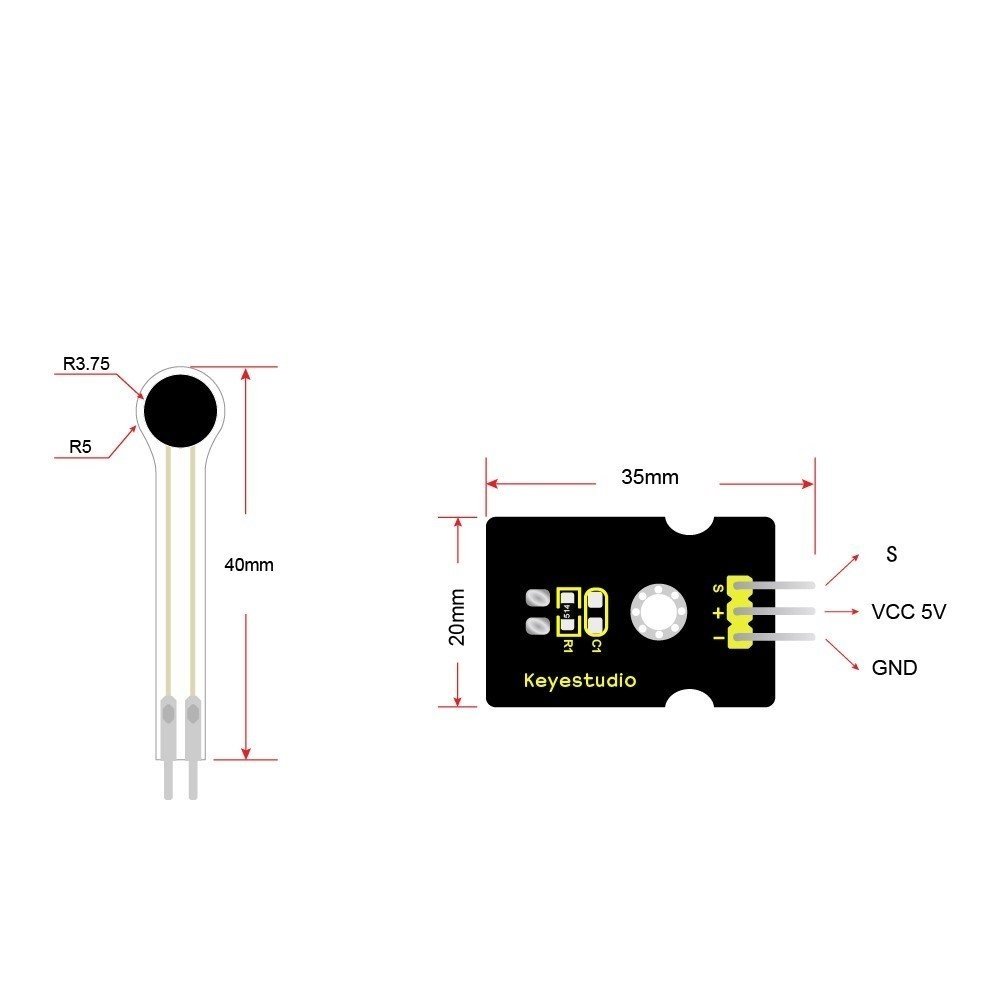

Ebatlar

Parametreler

• Çalışma Gerilimi ： DC 3.3V – 5V

• Aralık: 0-0.5KG

• Kalınlığı: <0.25mm

• Tepki Noktası ： ＜ 20g

• Tekrarlanabilirlik ： ＜ ± 5.8% （50% yük）

• Doğruluk ： ±% 2,5 （% 85 aralığı）

• Dayanıklılık ： ＞ 100 bin kez

• İlk Direnç ： ＞ 100MΩ (yüksüz)

• Tepki Süresi ： ＜ 1ms

• Toparlanma Süresi ： ＜ 15ms

• Çalışma Sıcaklığı ： -20 ℃ ila 60 ℃

Bağlantı Şeması

Aşağıdaki bağlantıya başvurabilirsiniz. UNO kart ve basınç sensörü için sensörün S pinini A0’a, negatif pini GND’ye, pozitif pin 5V’a bağlayınız.

Örnek Kod

Bağlantıyı iyi yapın ve lütfen aşağıdaki kodu Arduino IDE‘ye yükleyin.

int s_pin = A0;
void setup()
{
  Serial.begin(9600);
  pinMode(s_pin,INPUT);

}

void loop()
{
  Serial.println(analogRead(s_pin));
  delay(500);
}

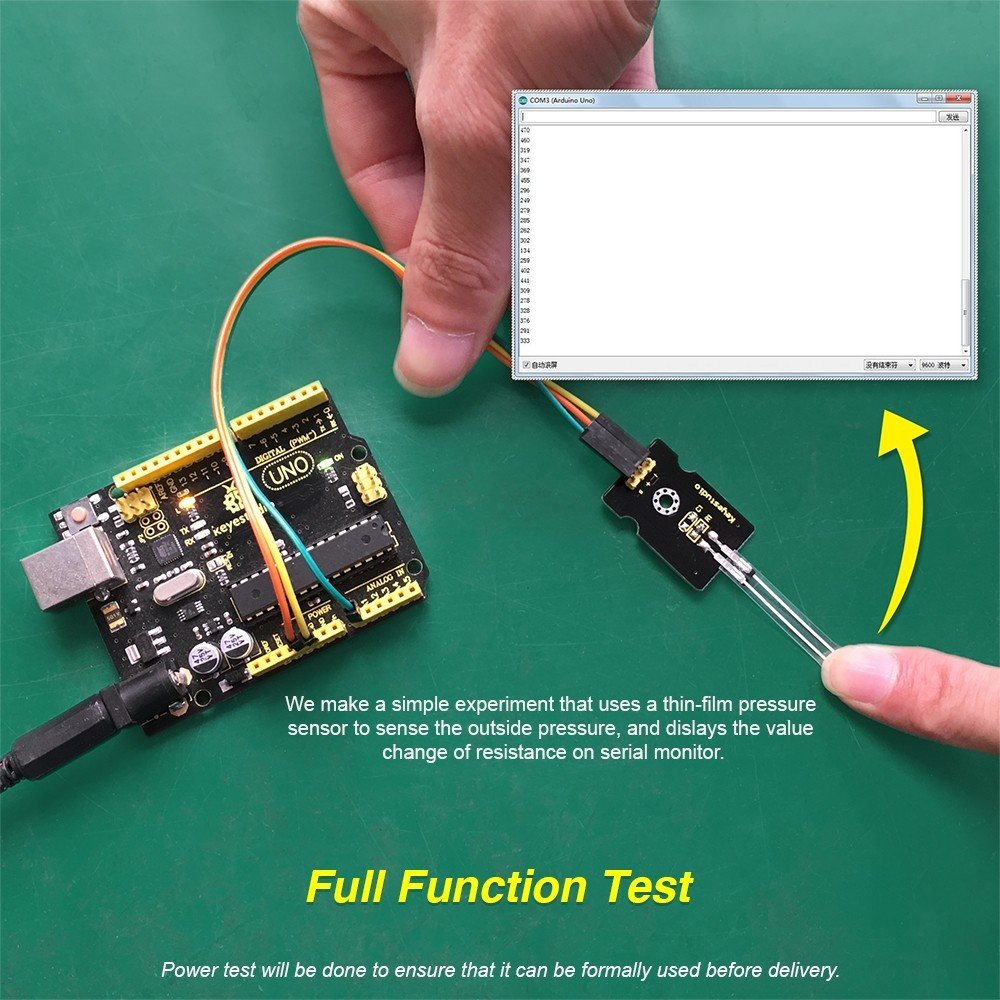

Test Sonuçları

Yukarıdaki kodu yükleyerek, Arduino IDE’deki seri monitörü açınız.

Ardından sensöre elinizle bastırın, ekranda gösterilen değerin arttığını görüyorsanız bu sensör normal çalışıyor demektir.
