Keyestudio L9110 Fan Kontrol Modülü

Keyestudio L9110 Fan Kontrol Modülü

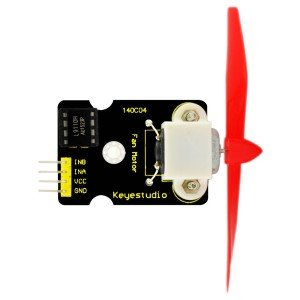

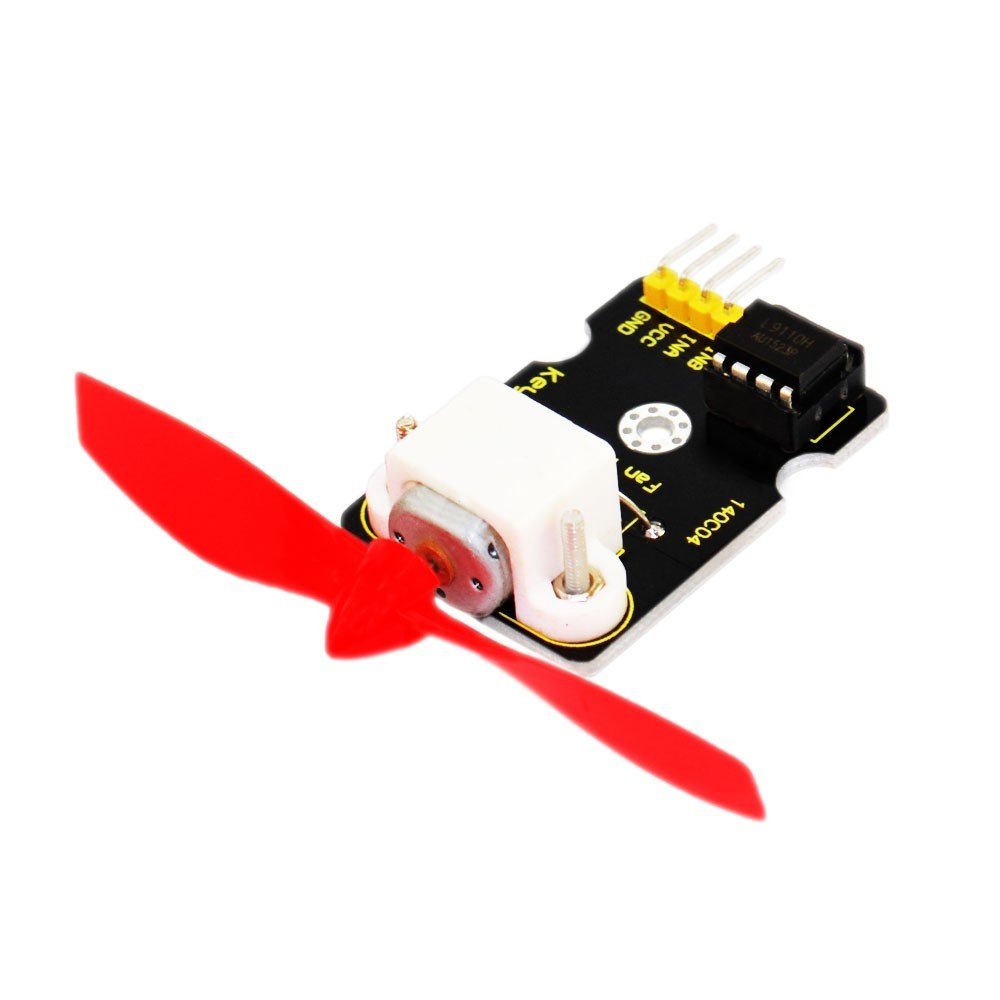

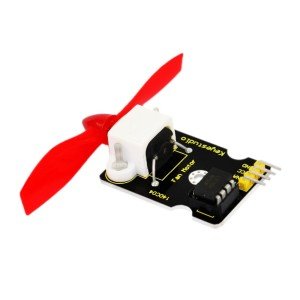

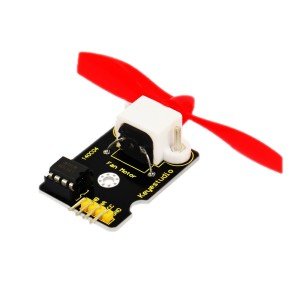

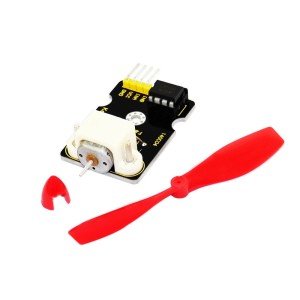

Tanıtım

keyestudio L9110 fan kontrol modülü L9110 motor kontrol çipini kullanır. Motorun, dolayısıyla fanın dönme yönünü kontrol edebilir. Modül, servo motor kontrolü ile uyumlu montaj deliği ile tasarlanmıştır. Modül, yüksek kaliteli ve yüksek verimliliktedir, 20 cm mesafedeki bir aleve kolayca üfleyebilir. Yangınla mücadele robotu geliştirilmesinde önemli bir yer tutar.

Özellikler

• Boyut: 50 * 26 * 15mm
• Fan çapı: 75mm
• Çalışma voltajı: 5V

Devre Bağlantısı

Örnek Kod

int INA = 9;
int INB = 10;
void setup()
{
pinMode(INA,OUTPUT);
pinMode(INB,OUTPUT);
}
void loop()
{
analogWrite(INA, 255);
digitalWrite(INB,LOW);
delay(5000);
digitalWrite(INA,LOW);
digitalWrite(INB,LOW);
delay(200);
digitalWrite(INA,LOW);
analogWrite(INB, 255);
delay(5000);
digitalWrite(INA,LOW);
digitalWrite(INB,LOW);
delay(200);
}

Test Sonucu

Fan, Max hızında 5S için saat yönünde döner, 0.2S için durur; daha sonra Maks hızda 5S için saat yönünün tersine döndürün, 0.2S için durur; sonra döngüyü tekrarlar.

Kaynaklar

Video:

PDF:

https://drive.google.com/open?id=1hZpJW5mVssSRZMU5c-2fp4heGbNTokM5
