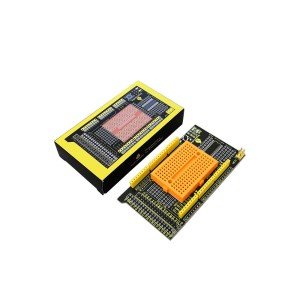

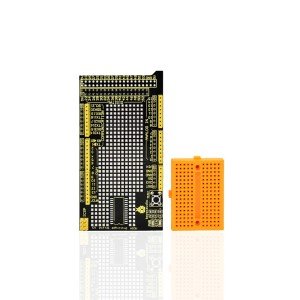

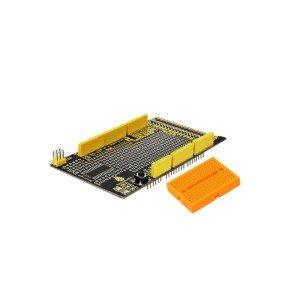

Keyestudio MEGA ProtoShield V3 (Mini Breadboard ile)

Keyestudio MEGA ProtoShield V3 (Mini Breadboard ile)

Keyestudio ProtoShield özellikle MEGA 2560 için tasarlanmıştır. Doğrudan üzerinde özel devreler ve lehim elektroniği tasarlamanızı kolaylaştırır.
Rahat kullanım için, kalkan üzerinde hem bağlı hem de bağlantısız aralıklı açık deliklerin geniş bir prototipleme alanı vardır.
Makinede SMD yongasına ayrılmış bir lehim pozisyonu da vardır. Arduino kartınızla test etmek için SMD IC’leri prototipleme alanına kolayca lehimleyebilirsiniz.
Ayrıca, yeterli bağlantı noktası kaynağı sağlayarak bir dizi güç ve toprak geçiş deliğini genişletir.
Prototipleme alanına 170 delikli küçük bir breadboard (dahil) bile yapıştırabilirsiniz. Kalkandaki elemanları doğrudan kaynaklayabilir veya küçük breadboard ile devreleri bağlayabilirsiniz.

Özellikler

• MEGA 2560 kontrol kartına takılabilir
       5V, 3V ve Arduino Vin pinlerini genişletir
       Sıfırla düğmesiyle birlikte gelir
       Bir güç ledi ve bir D13 göstergesi ile birlikte gelir
       ICSP arayüzünü genişletir
       Arduino’nun tüm kontrol pimlerini ve güç pimlerini uzatır
       Arduino ile eşleşen prototip devreleri kurabilme
       28PIN çip ile kaynak yapabilir
       170 delikli küçük bir breadboard içerir

Controllers Compatible / Uyumlu Denetleyici

• keyestudio MEGA 2560 R3
• Arduino MEGA 2560 R3

Technical Details / Teknik Detaylar

• Dimensions: 106mm x 56mm x 19mm

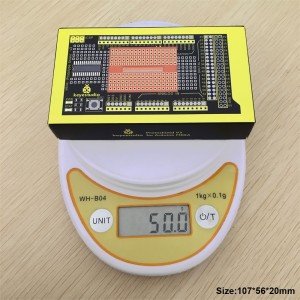

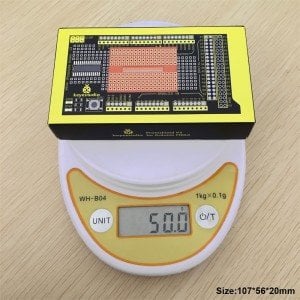

• Weight (only MEGA protoshield): 27.2g

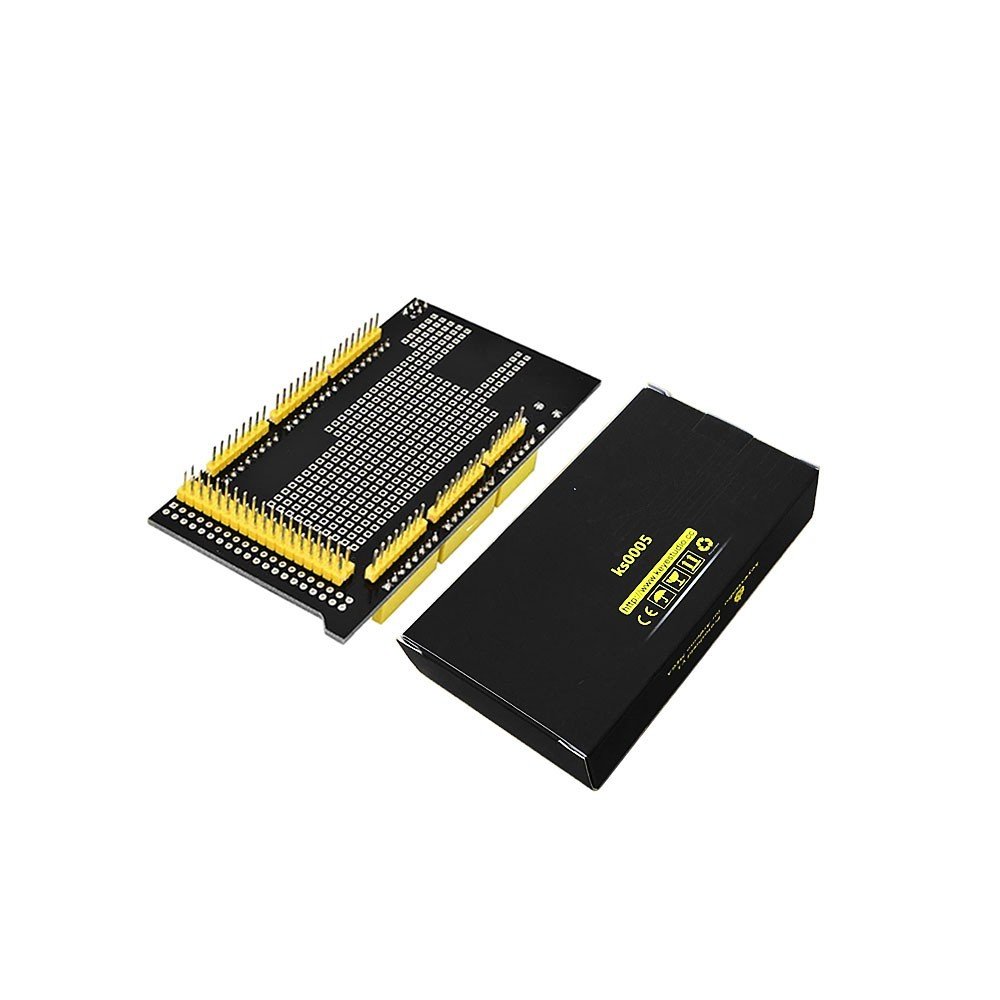

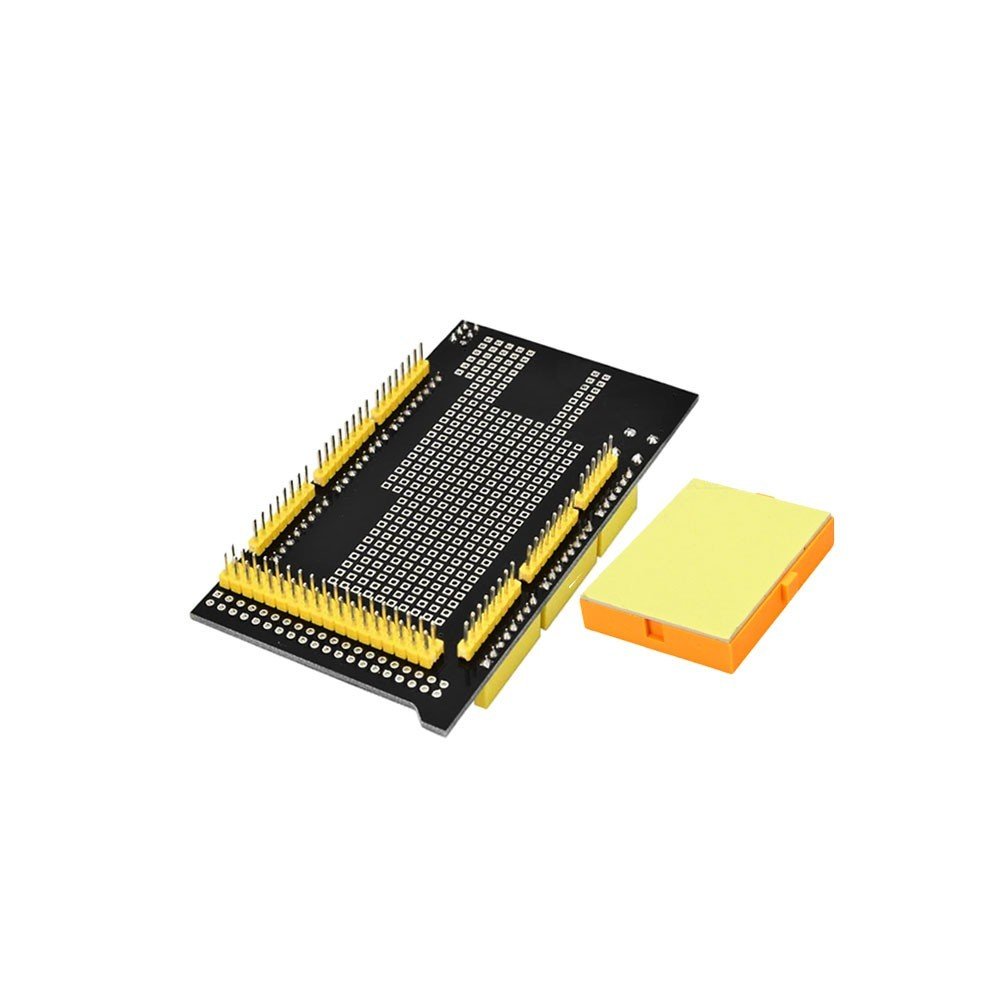

Back View:

Pinout Instructions / Pin Şeması

Tiny Breadboard / Mini Breadboard

This is a solderless tiny breadboard. It has 10 columns, and 17 rows – a total of 170 tie in points. This tiny breadboard has a self-adhesive on the back.
You can stick it on the prototyping area of protoshield for solderless operation.

Example Use / Örnek Kullanım

You can first stick the 170-tie points breadboard on the prototyping area of Proto Shield. Stack the shield onto UNO R3 board. Use several LEDs, resistors and breadboard jumper wires to build the circuit experiments.

Package List / Paket İçeriği

• keyestudio MEGA ProtoShield V3 * 1pcs
• Tiny Breadboard * 1pcs

Resources / Kaynaklar

• Download the PDF:

https://drive.google.com/open?id=12cLBhSTd2D3vWJKhtmoS72H5RLwY50n-

• Video：
