mikro:bit, BBC tarafından gençlerin programlama eğitimi için tasarlanmış bir giriş seviyesi geliştirme kartıdır. Microsoft tarafından geliştirilen PXT grafik programlama arabirimini destekler ve derleyiciyi indirmeden Windows, MacOS, IOS, Android ve diğer birçok işletim sistemi altında kullanılabilir.

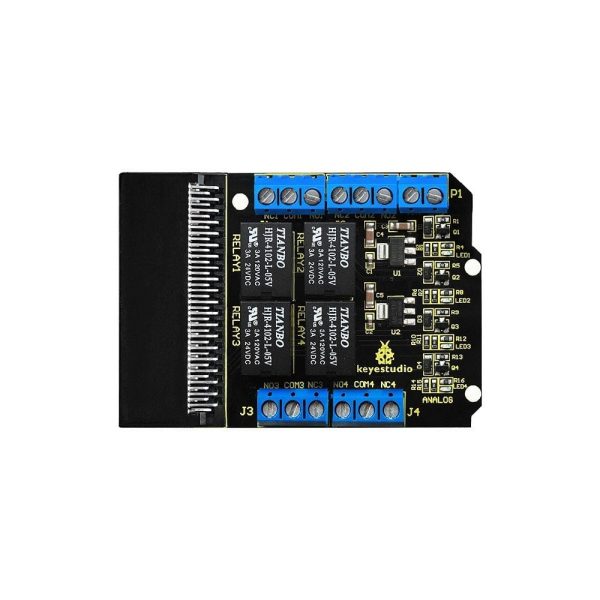

Keyestudio röle breakout kartı, micro:bit için mikro:bit geliştirme kartıyla tamamen uyumlu 4-yollu 5V röle modülünü entegre etmiştir. Çalıştırmak için sadece keyestudio röle shield’e mikro:bit’i takmak, daha sonra röle VIN GND portu üzerinden DC 5V voltaj girişi yapmak yeterlidir.
Kart üzerindeki 4-yollu röle yüksek seviye sinyalde aktiftir. Kontrol terminalleri sırasıyla mikro:bit geliştirme kartının P4, P3, P7 ve P6’sına bağlanır. Sadece P4, P3, P7 ve P6’nın yüksek veya düşük çıkış seviyesini kontrol etmeniz gerekir, böylelikle 4 röleyi açıp kapatabilirsiniz.
- Giriş Voltajı: DC 5V
- Çalışma Modu: yüksek seviyede aktif
- İletişim Kapasitesi: AC120V/3A
- DC24V/3A
