Keyestudio Mikrofon Ses Modülü (BBC Micro Bit İçin)

Esas olarak bir MIC kafası, bir LM358D yongası ve bir potansiyometreden oluşur.
Mikrofon sesi algıladığında ve onu bir voltaj sinyaline dönüştürdüğünde; daha sonra bunu LM358D yongasıyla güçlendirir.
Potansiyometre, sinyal amplifikasyonunu ayarlamak için kullanılır.

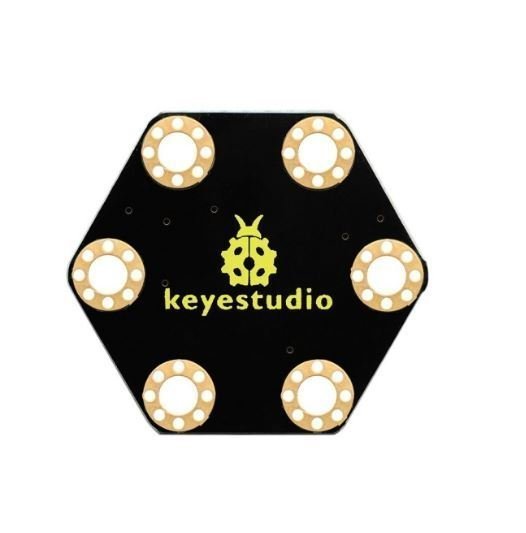

Modül üzerinde toplam 6 zil bulunmaktadır. İki G halkasının, iki V halkasının ve iki S halkasının ayrı ayrı bağlandığını unutmayın. Zemin için G; 3V için V; Sinyal pimi için S (0 1 2).
Sinyal ucunun analog değerini okuyarak ses seviyesini hesaplayabiliriz.
Kullanırken, modülü Crocodile klips hattını kullanarak mikro: bit kontrol kartına bağlayın.

Teknik parametreler

     Çalışma gerilimi: DC 3.0-3.3V
     Çıkış sinyali: Analog sinyal
     Boyutlar: 31mm * 27mm * 4mm
     Ağırlık: 2g
     Çevresel özellikler: ROHS
