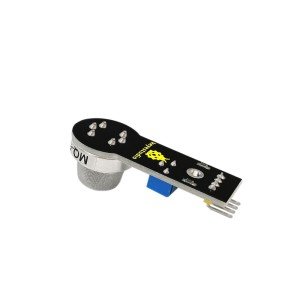

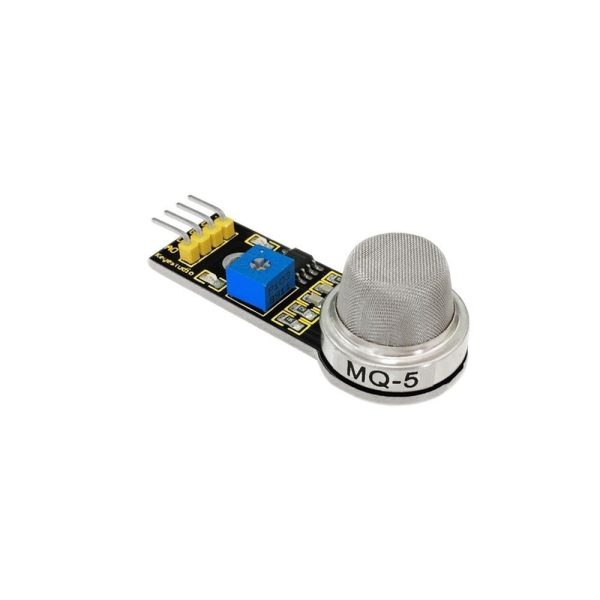

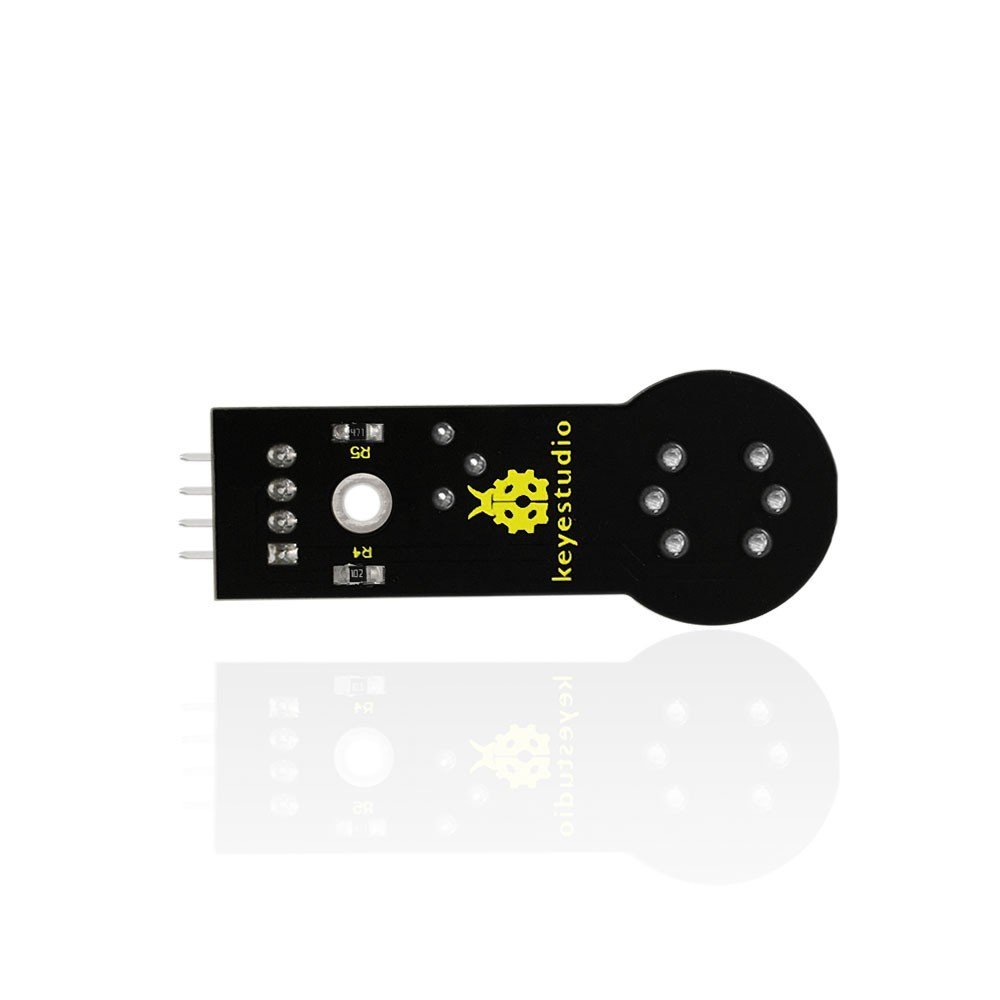

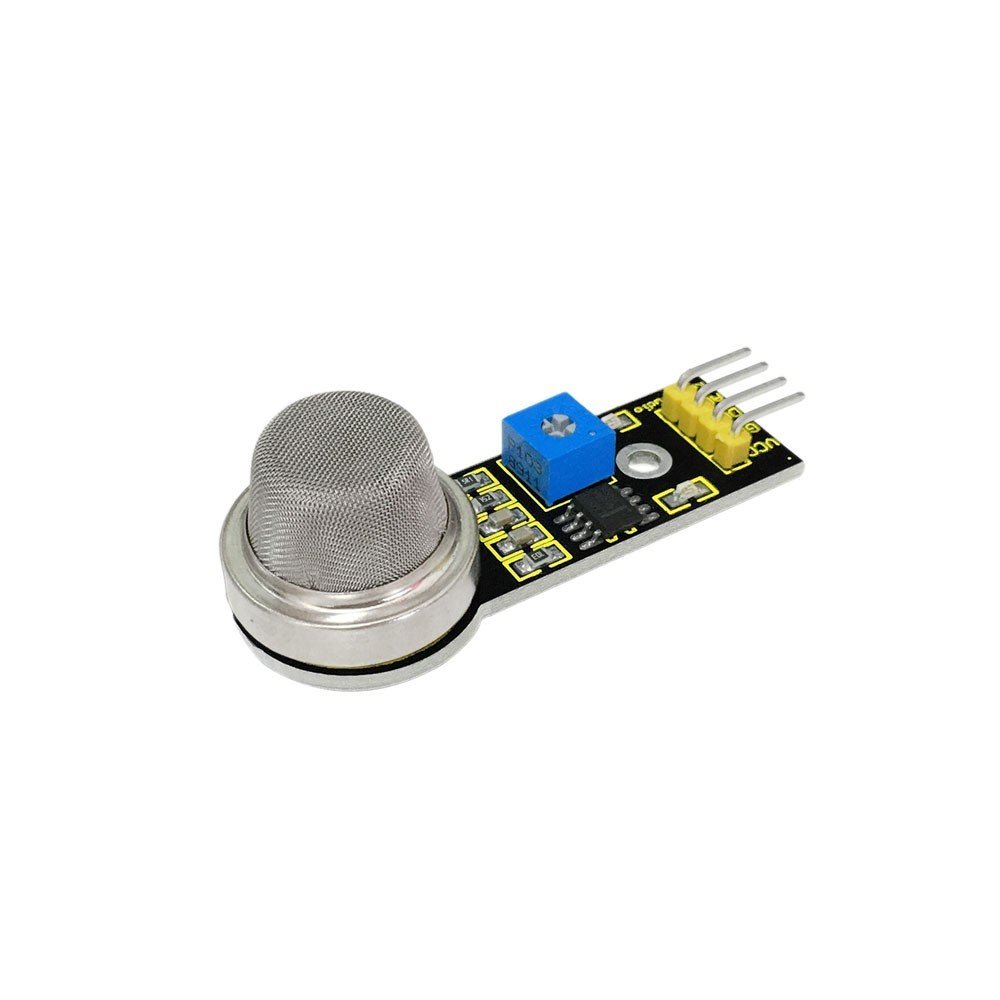

Keyestudio MQ-5 Gaz Sensörü

Contents  (Hızlı Menü)

Tanıtım

MQ-5 gaz sensöründe kullanılan gaza duyarlı malzeme temiz havada daha düşük elektriksel iletkenliğe sahip olan SnO2’dir. Sensörün bulunduğu ortamda yanıcı gaz bulunduğunda, havadaki yanıcı gaz konsantrasyonunun artmasıyla sensörün elektrik iletkenliği artar. Elektriksel iletkenlikteki değişiklik, basit bir devre kullanılarak gaz konsantrasyonuna karşılık gelen çıkış sinyaline dönüştürülebilir. MQ-5 gaz sensörünün propan, propan ve metanla hassasiyeti oldukça yüksektir ve metan ve propan iyi tespit edilebilir. Bu sensör, çeşitli uygulamalar için düşük maliyetli bir sensör haline getiren, özellikle doğal gaz olmak üzere çeşitli yanıcı gazları tespit edebilir.

Öne Çıkanlar

Likid gaza, doğal gaza ve şehir gazına karşı hassasiyeti yüksektir. Etanol veya dumana neredeyse hiç yanıt vermez, bu da onu alkol ve sigara bulunduran koşullarda mükemmel yapar.

Özellikler

• Isıtma Gerilimi (VH): AC veya DC 5 ± 0.5V
• Loop Voltage (VC): 24V DC’ye kadar
• Yük Dayanımı (RL): 2KΩ
• Hava Temizleme Direnci (Ra): ≤4000KΩ
• Hassasiyet (S = Ra / Rdg): :4 (1000ppmC4H10’da)
• Tepki Süresi (tres): ≤ 10S
• Kurtarma Süresi (TREC): ≤ 30S
• Algılama Aralığı: 50-10000ppm
• Ebat: 52*20*18 mm

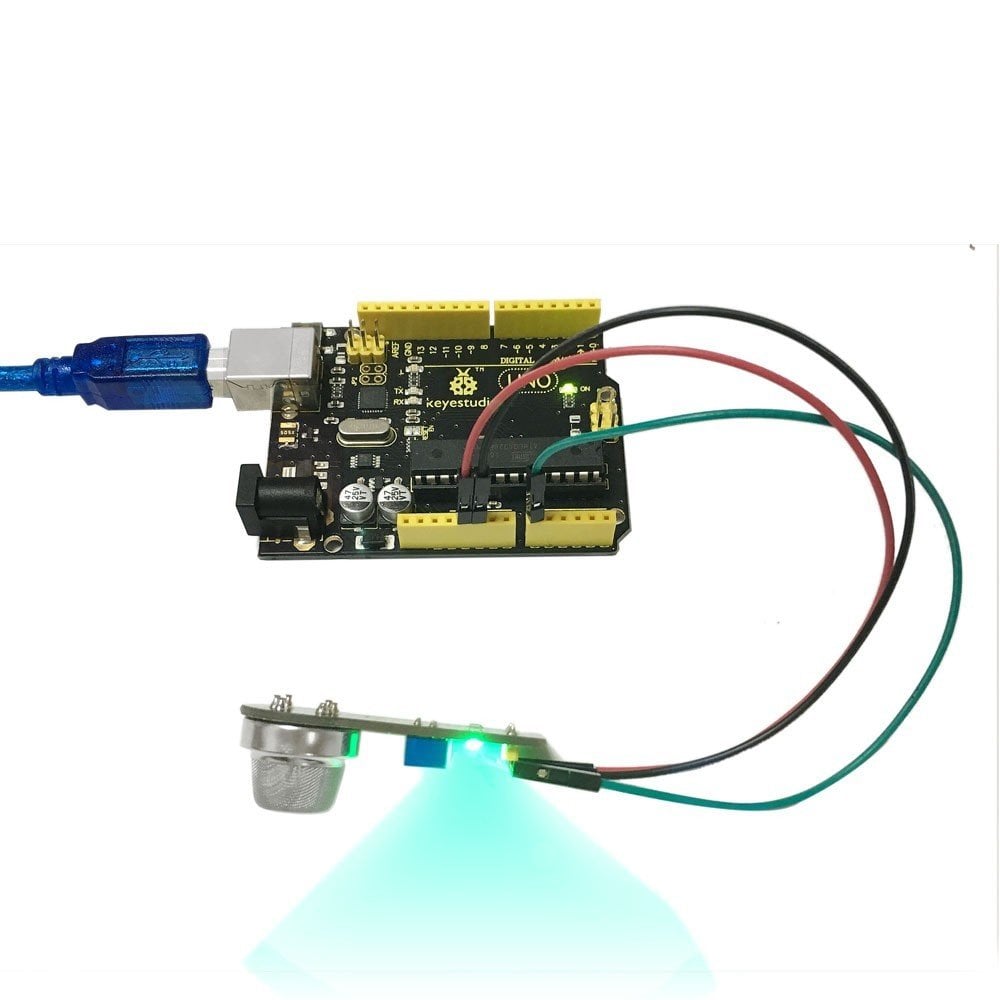

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

/*
  AnalogReadSerial
 Reads an analog input on pin 0, prints the result to the serial monitor

 This example code is in the public domain.
 */

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  Serial.println(sensorValue, DEC);
}

Note: The above screenshot data is only for reference

Not: Yukarıdaki ekran görüntüsü verileri yalnızca referans içindir



Resources / Kaynaklar

Video

http://www.keyestudio.com/wp/ks0040/

PDF

https://drive.google.com/open?id=1r4y4mWJlVWxXziE5wy8uM27_oO1cB7-5
