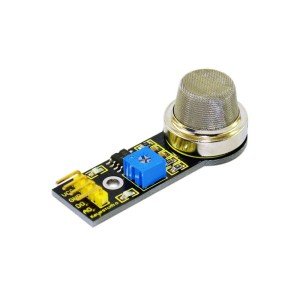

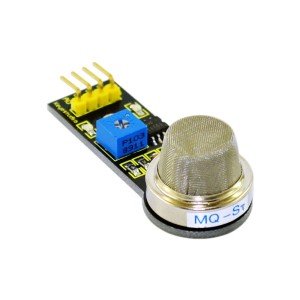

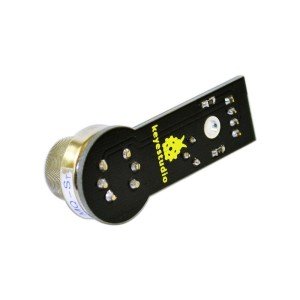

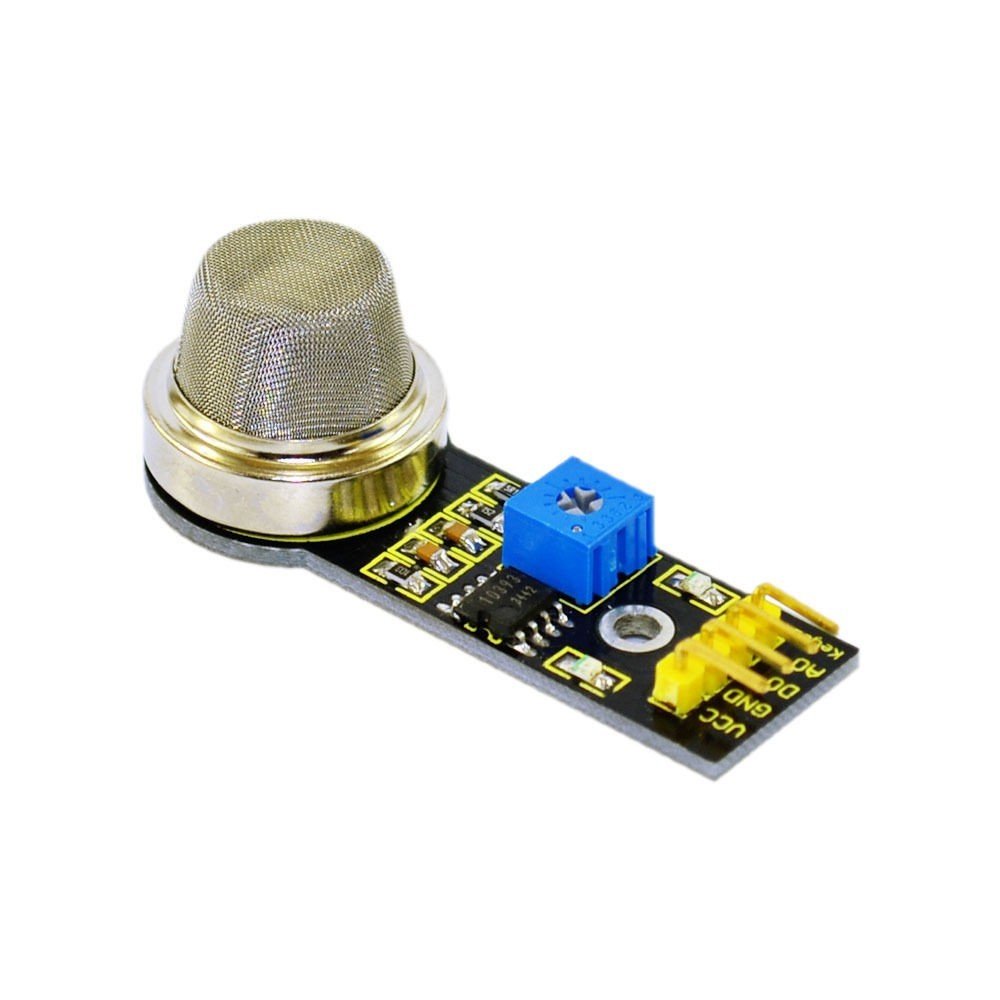

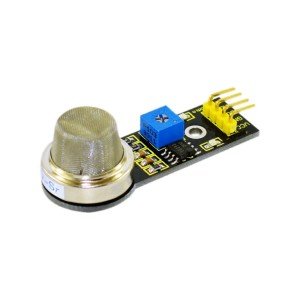

Keyestudio MQ135 Hava Kalitesi Sensörü

Contents  (Hızlı Menü)

Tanıtım

MQ135 sensörü SnO2’yi gaz duyarlı malzemesi olarak benimser, çünkü SnO2 temiz havada düşük elektrik iletkenliğine sahiptir. Böylece kirli hava ile çevrili olduğunda MQ135’in elektrik iletkenliği, kirletici maddelerin artmasıyla artacaktır ve elektrik iletkenliğindeki değişiklik ilgili çıkış sinyaline dönüştürülebilir.

MQ135, Amonyak, sülfit, benzen buharı, duman ve diğer zararlı gazlara karşı yüksek hassasiyete sahiptir. Çeşitli zararlı gazları algılayarak, çoklu uygulamalar için uygun maliyetli bir seçimdir.

Özellikler

• Ürün Modeli: MQ135
• Ürün tipi: yarı iletken gaz sensörü
• Standart Paket: Bakalit (Siyah Bakalit)
• Hedef Gaz: Amonyak; metilbenzen; hidrojen
• Standart Devre: Döngü gerilimi Vc ≤24V DC
• Isıtıcı Gerilimi: VH 5.0V  ±0.2V  AC veya DC
• Yük Dayanımı: Ayarlanabilir RL
• Standart Test Koşulları Altında Hassas Bileşenlerin Özellikleri: Isıtma direnci RH 31Ω ± 3Ω (oda sıcaklığı)
• Isıtıcı Güç Tüketimi: PH ≤900mW
• Hassas Malzemenin Yüzey Direnci: Rs 2KΩ-20KΩ (100ppm NH3’te)
• Hassasiyet: S Rs (havada) / Rs (100ppmNH3) ≥5
• Konsantrasyon Eğimi:  α≤0.6 (R100ppm / R50ppm NH3)
• Standart Test Sıcaklığı/Nem:  20 ℃ ± 2 ℃ /% 65 ±% 5 RH
• Standart Test Devresi:  Vc: 5.0V ± 0.1V
• VH:  5.0V ± 0.1V
• Ön Isıtma Süresi:  ≧ 48H

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

/*
  AnalogReadSerial
 Reads an analog input on pin 0, prints the result to the serial monitor

 This example code is in the public domain.
 */

void setup() {
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  Serial.println(sensorValue, DEC);
}

Turn on Serial monitor to check the pollution index of the air surrounds you:

Sizi çevreleyen havanın kirlilik indeksini kontrol etmek için Seri monitörü açın:

Resources / Kaynaklar

Video

PDF

https://drive.google.com/open?id=1xlQchuxoX9hDBVzbacdhsA-9m6KsecXQ
