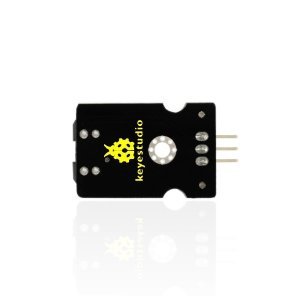

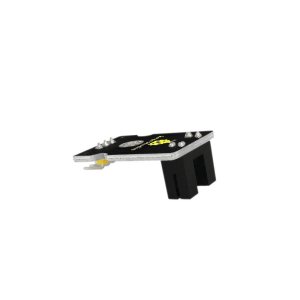

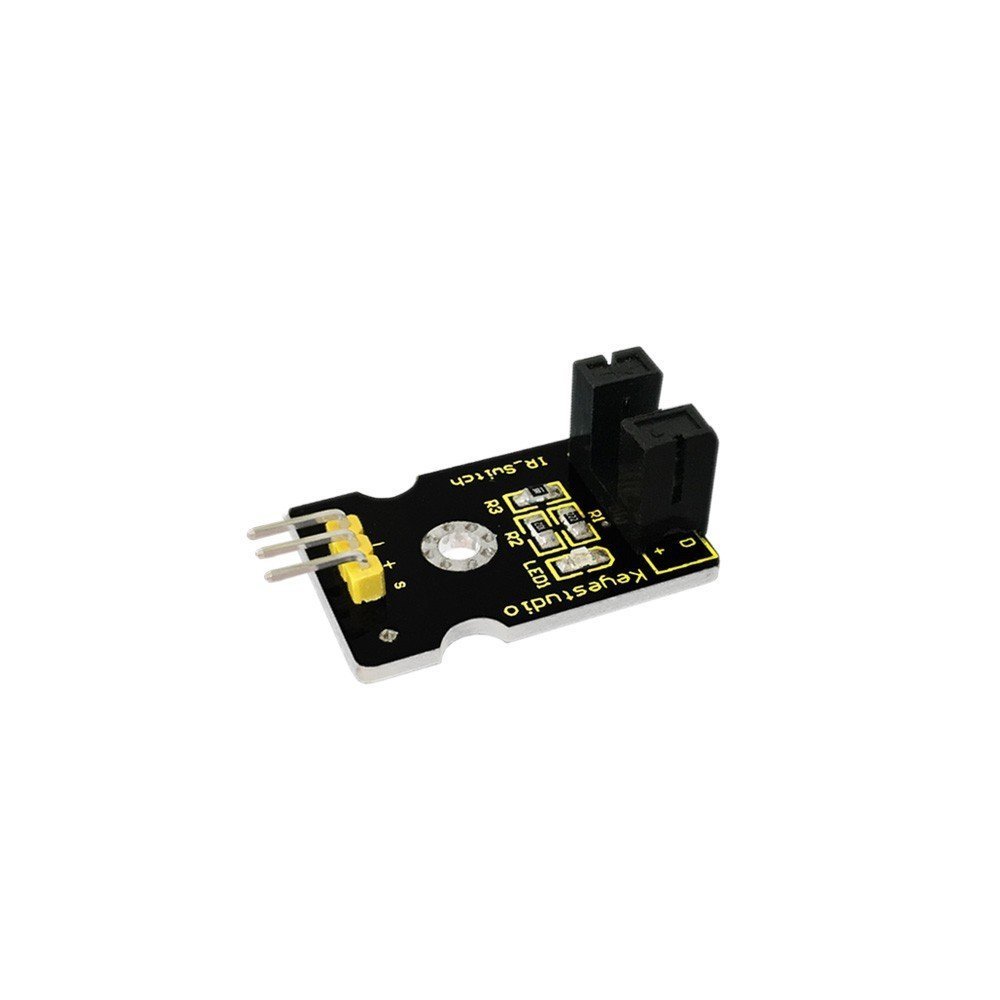

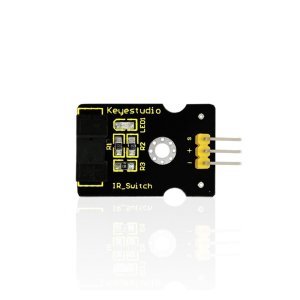

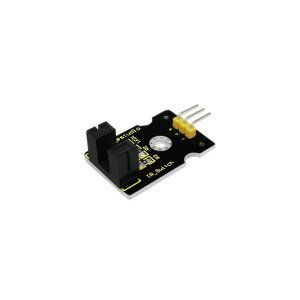

Keyestudio Photo Interrupter (Kesme) Modülü

Tanıtım

Bu sensörün dik kısmı kızılötesi bir yayıcıdır ve diğer tarafta korumalı bir kızılötesi detektördür. Sensör, bir uçtan diğer uca kızılötesi ışık demeti göndererek, ışından geçerken bir nesneyi algılayabilir. Optik limit anahtarları, pelet dağıtımı, genel nesne algılama vb. Dahil birçok uygulama için kullanılır.

Özellikler

• Besleme Voltajı: 3.3V – 5V
       Arayüz: Dijital
       Boyut: 30 * 20mm
       Ağırlık: 3g

Bağlantı Diagramı

Sample Code

// photo interrupter module

int Led = 13 ;// define LED Interface
int buttonpin = 3; // define the photo interrupter sensor interface
int val ;// define numeric variables val
void setup ()
{
  pinMode (Led, OUTPUT) ;// define LED as output interface
  pinMode (buttonpin, INPUT) ;// define the photo interrupter sensor output interface
}
void loop ()
{
  val = digitalRead (buttonpin) ;// digital interface will be assigned a value of 3 to read val
  if (val == HIGH) // When the light sensor detects a signal is interrupted, LED flashes
  {
    digitalWrite (Led, HIGH);
  }
  else
  {
    digitalWrite (Led, LOW);
  }
}

Resources

Video

PDF

https://drive.google.com/open?id=1nYBO-ry1AuleSJU8CpkqBmrNYh2QyhUm
