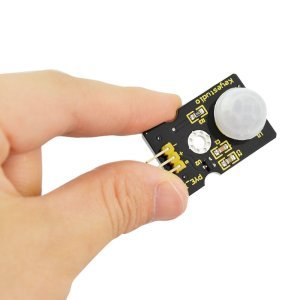

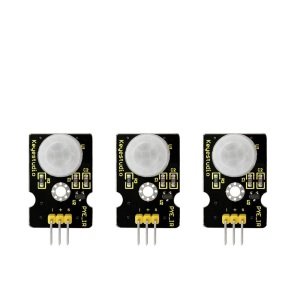

Keyestudio PIR Hareket Sensörü (3 adet)

Keyestudio PIR Hareket Sensörü (3 adet)

Pyroelektrik kızılötesi hareket sensörü kızılötesi sinyalleri algılayabilir hareketli bir kişiden veya hareketli bir hayvandan ve çıkış anahtarlama sinyallerinden. O insanın hareketini tespit etmek için çeşitli vesilelerle uygulanabilir   vücut. Geleneksel piroelektrik kızılötesi sensörler çok daha büyüktür. karmaşık devre ve düşük güvenilirlik.
   Şimdi bu yeni piroelektrik kızılötesi hareket sensörünü, Arduino için tasarlanmıştır. Bu sensör entegre bir dijital piroelektrik kızılötesi sensör ve bağlantı pimleri. Daha yüksek güvenilirlik, daha düşük güç tüketimi ve daha basit özelliklere sahiptir. çevresel devre.

Özellikleri

• daha küçük boyut ve hafif



• daha yüksek güvenilirlik



• daha düşük güç tüketimi



• daha basit çevresel devre

Parameters

• Giriş Voltajı: 3.3 ~ 5V, Maksimum 6V.



• Çalışma Akımı: 15uA



• Çalışma Sıcaklığı: -20 ~ 85 ℃



• Çıkış Voltajı: Yüksek 3V, Düşük 0V



• Çıkış Gecikme Süresi (Yüksek Seviye): Yaklaşık 2.3 ila 3 Saniye



• Algılama Açısı: 100 °



• Algılama Mesafesi: 7 metre



• Çıkış Göstergesi LED’i (YÜKSEK seviyedeyse, AÇIK olacaktır)



• Pin Sınırı Akımı: 100mA

Pinout

Bağla

Modülün S pimini UNO kartının Dijital 3’üne bağlayın, negatif pimi GND bağlantı noktasına, pozitif pimi 5V bağlantı noktasına bağlayın.

Örnek Kod

Aşağıda bir örnek kod verilmiştir, Arduino IDE.

• Download Arduino IDE
• Install Arduino Driver
• Install Arduino Library

byte sensorPin = 3;
byte indicator = 13;
void setup()
{
  pinMode(sensorPin,INPUT);
  pinMode(indicator,OUTPUT);
  Serial.begin(9600);
}

void loop()
{
  byte state = digitalRead(sensorPin);
  digitalWrite(indicator,state);
  if(state == 1)Serial.println("Somebody is in this area!");
  else if(state == 0)Serial.println("No one!");
  delay(500);
}

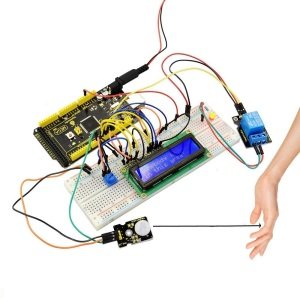

Kablolama bitti ve güç verildi, sensör varsa kodu iyi yükleyin yakınlarda hareket eden birini tespit ettiğinde, UNO kartındaki D13 göstergesi yanar,   ve “Birisi bu bölgede!” seri monitörde görüntülenir.
   Hareket yoksa, UNO kartındaki D13 göstergesi yanmaz ve “Hiç kimse!” seri monitörde görüntülenir.

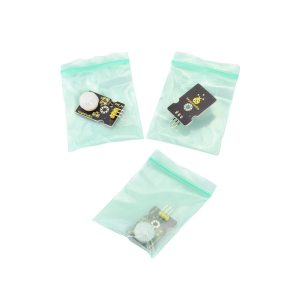

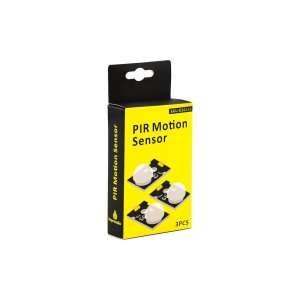

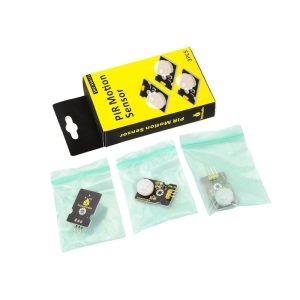

Paketleme dahil

Kaynaklar

Veri sayfasını indirmek için buraya tıklayabilirsiniz.
