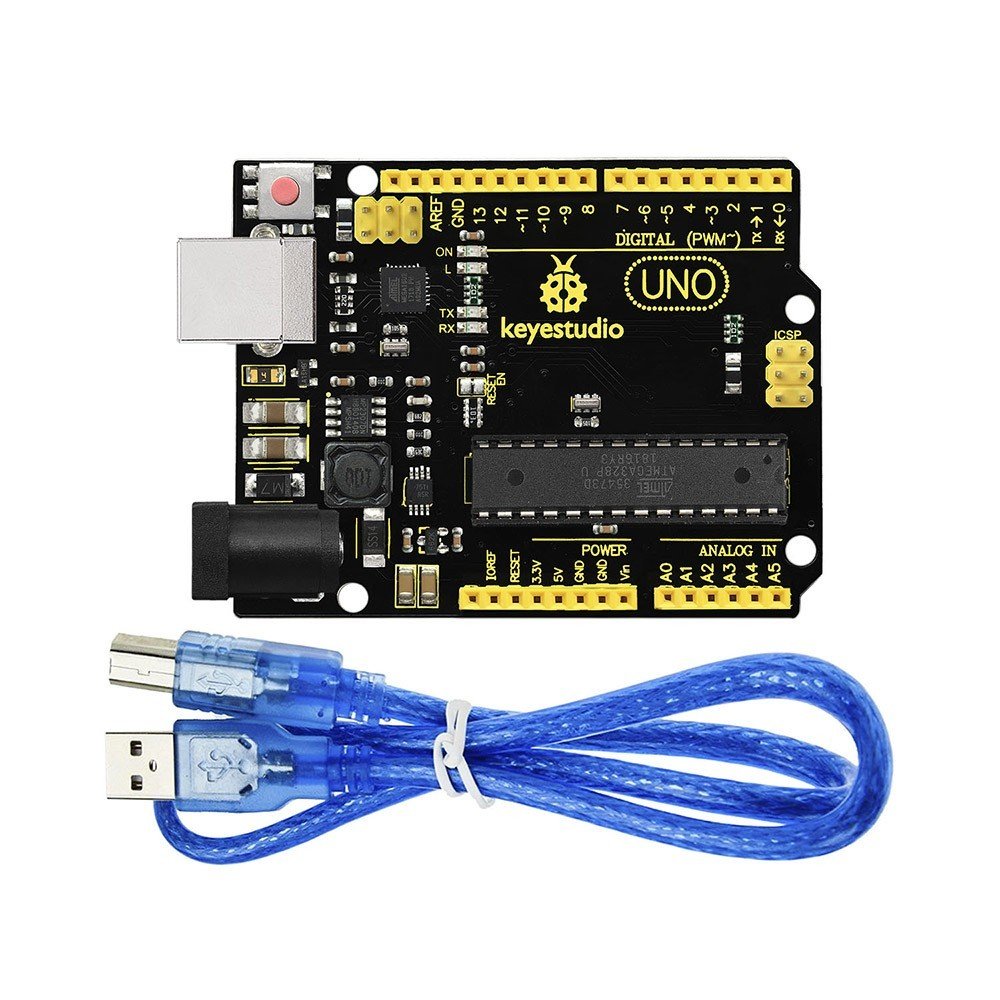

Keyestudio Süper R3 ATmega 328 Kurulu Gelişmiş MP2307DNSOP-8 + USB Kablosu / Arduino DIY Projesi İçin
Keyestudio UNO uyumlu kart Advanced, keyestudio UNO R3 kartı ve ARDUINO UNO REV3 ile tamamen uyumlu, ATmega328P (datasheet) tabanlı bir mikro denetleyici kartıdır.
Aygıt yazılımını ATMEGA16U2-MU ve ATMEGA328P-PU’ya programlamak için iki ICSP başlığının ayrı ayrı kullanıldığını, ancak genellikle iki yonganın iyi programlandığını unutmayın.
Not: Bu keyestudio UNO Advanced kartı ile keyestudio UNO R3 kartı arasındaki en önemli fark, kartta kullanılan voltaj regülatör çipidir. Keyestudio UNO R3 kartında kullanılan voltaj düzenleyici yongası NSP1117’dir. Harici bir güç bağladığınızda, çıkış 5V, sürücü akımı 1A’dır. Bununla birlikte, keyestudio UNO Advanced kartı, MP2307DN voltaj regülatör çipine sahiptir. Harici güç, çıkış 5V bağlandığında, sürücü akımı 2A olabilir.
| keyestudio UNO compatible board Advanced | keyestudio UNO R3 board | |
|---|---|---|
| Voltaj düzenleyici çip | MP2307DN | NSP1117 |
| Güç çıkışı | 5V | 5V |
| Sürücü Akımı (harici güç) | 2A | 1A |
| Sürücü Akımı (USB gücü) | 0.5A | 0.5A |

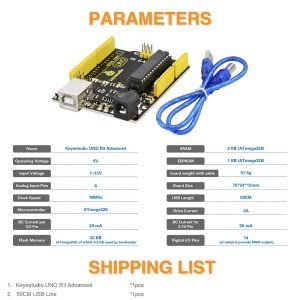

Teknik Özellikler
| Mikrodenetleyici | ATmega328P-PU |
|---|---|
| Çalışma gerilimi | 5V |
| Giriş Voltajı (önerilir) | DC7-12V |
| Dijital I / O Pinleri | 14 (D0-D13)(of which 6 provide PWM output) |
| PWM Dijital I / O Pinleri | 6 (D3, D5, D6, D9, D10, D11) |
| Analog Giriş Pinleri | 6 (A0-A5) |
| G / Ç Pini Başına DC Akım | 20 mA |
| 3.3V Pin için DC Akım | 50 mA |
| Flash Bellek | 32 KB (ATmega328) of which 0.5 KB used by bootloader |
| SRAM | 2 KB (ATmega328P-PU) |
| EEPROM | 1 KB (ATmega328P-PU) |
| Saat hızı | 16 MHz |
| LED_BUILTIN | D13 |
Ayrıntılar

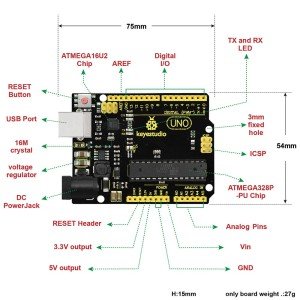

- Boyutlar: 75mm x 54mm x 15mm
- Ağırlık: 27g
keyestudio UNO R3 :
keyestudio UNO Gelişmiş :
Paket İçeriği
- keyestudio UNO Gelişmiş Board * 1adet
- USB Kablo * 1adet
