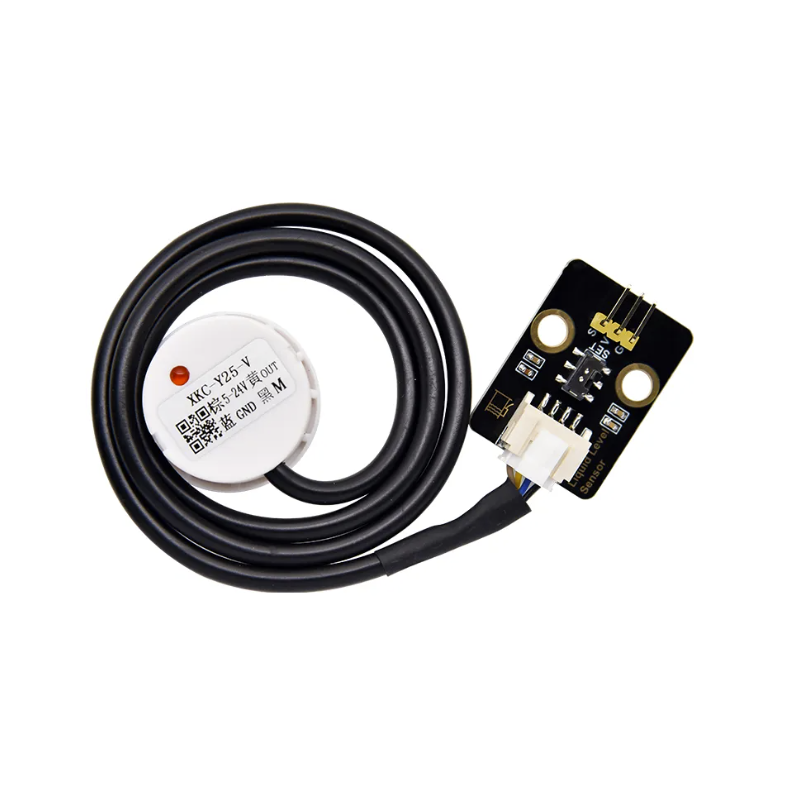

Keyestudio Temassız Sıvı Seviye Sensörü

Bu temassız bir sıvı seviye sensörü, kapalı kaptaki sıvı yüksekliğini tespit ederek kalın kap duvarları sorununun üstesinden gelir.

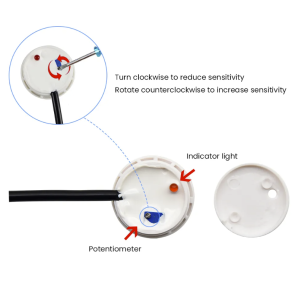

Çalışma prensibi, sıvının mevcut olup olmadığını tespit etmek için su algılama kapasitörünü kullanmaktır. Sensörün yakınında sıvı bulunmadığında, dağıtılmış kapasitans mevcut olacaktır ve bu nedenle sensör üzerinde topraklama için belirli bir statik kapasitans olacaktır. Sıvı sensöre yakınsa sensörün son kapasitansı büyür. Daha sonra değiştirilebilir kapasitans bazı sinyal varyasyonlarına dönüştürülecektir. Daha sonra belirli bir algoritma bu varyasyonun ne kadar olduğunu tespit edecek ve belirleyecektir. Belirli bir eşik değeri aşıldığında sıvı seviyesinin indüksiyon noktasına ulaştığı kabul edilir.

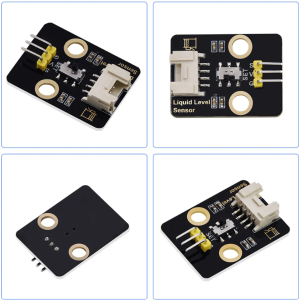

XH2.54 dönüştürme kartıyla donatılan sinyaller, sürgülü anahtarla kontrol edilebilir. SET sonuna kadar kaydırın, seviye yüksektir; tam tersine seviye düşüktür.

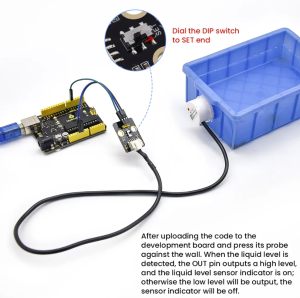

Arduino ve diğer kontrolörlerle arayüz oluşturulabilir, bu nedenle dijital sinyaller doğrudan toplanabilir.
