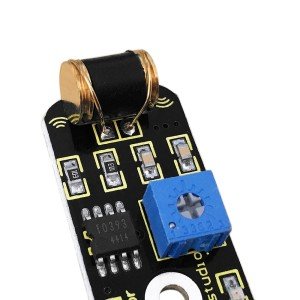

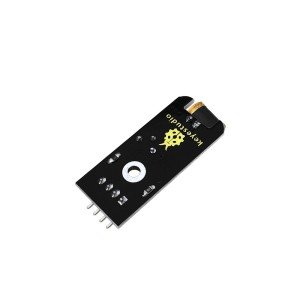

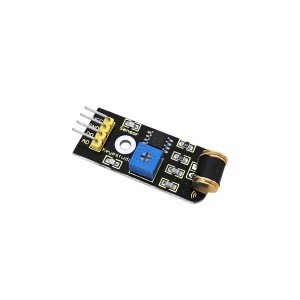

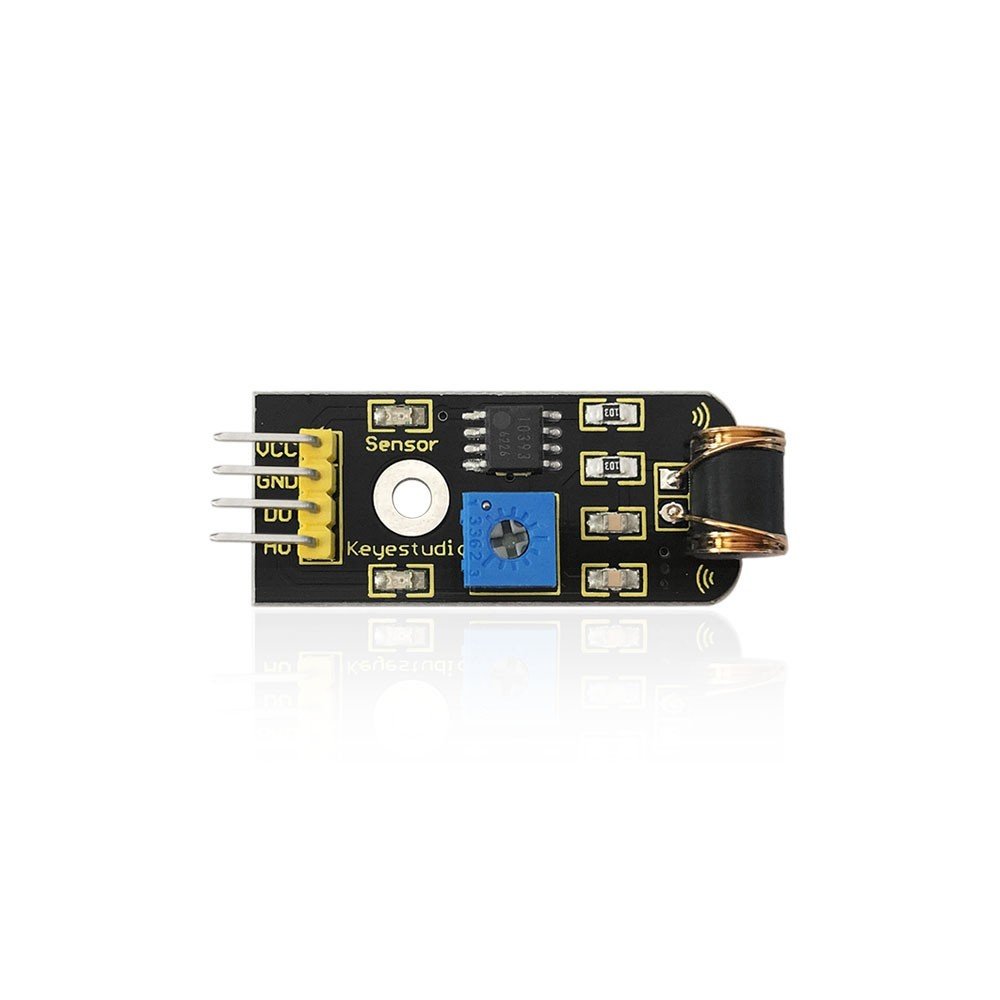

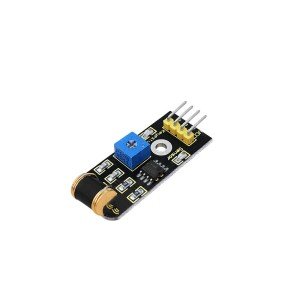

Keyestudio Titreşim Sensörü

Contents  (Hızlı Menü)

Introduction / Tanıtım

What’s the simplest way to check vibration with Arduino? Well, use a vibration sensor from keyestudio. You can directly plug it on our sensor Shield V5, vibrate this sensor, and Arduino can receive a digital signal, making it easy to make computation and programs in Arduino. Despite its simplicity, you can make full use of it with creative thinking, step counting, and crash warning light etc.

Arduino ile titreşimi kontrol etmenin en basit yolu nedir? Keyestudio’dan bir titreşim sensörü kullanmaktır. Bunu doğrudan Shield V5 cihazımıza bağlayabilir, bu sensörü titreştirebilirsiniz ve Arduino dijital bir sinyal alabilir ve Arduino’da hesaplama ve program yapmayı kolaylaştırır. Sadeliğine rağmen, adım sayma ve çarpışma uyarı ışığı vb. yaratıcı düşünceler ile tam olarak yararlanabilirsiniz.

Specifications / Özellikler

• IO Type: Digital
• Supply Voltage: 3.3V to 5V
• Size: 40.7*16.7mm

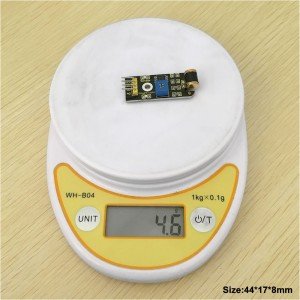

• Weight: 5g

• I/O Tipi: Dijital
• Besleme Gerilimi: 3.3V ila 5V
• Ebat: 40.7 * 16.7mm
• Ağırlık: 5g

Connection Diagram / Bağlantı Şeması

Sample Code / Örnek Kod

#define SensorLED     13
#define SensorINPUT   3  //Connect the sensor to digital Pin 3 which is Interrupts 1.
 unsigned char state = 0;
 void setup()
{
  pinMode(SensorLED, OUTPUT);
  pinMode(SensorINPUT, INPUT);
  attachInterrupt(1, blink, FALLING);// Trigger the blink function when the falling edge is detected
  }
void loop()
{  if(state!=0)
      {
        state = 0;
        digitalWrite(SensorLED,HIGH);
        delay(500);
      }
      else
        digitalWrite(SensorLED,LOW);
}
void blink()//Interrupts function
{  state++;
}

Resources / Kaynaklar

Video

PDF

https://drive.google.com/open?id=1TW4nQdJhwbk32XirPeBe0Z9cmswg8DMM
