Keyestudio TTP229L 16 Tuşlu Dokunmatik Sensör

Keyestudio TTP229L 16 Tuşlu Dokunmatik Sensör

Tanıtım

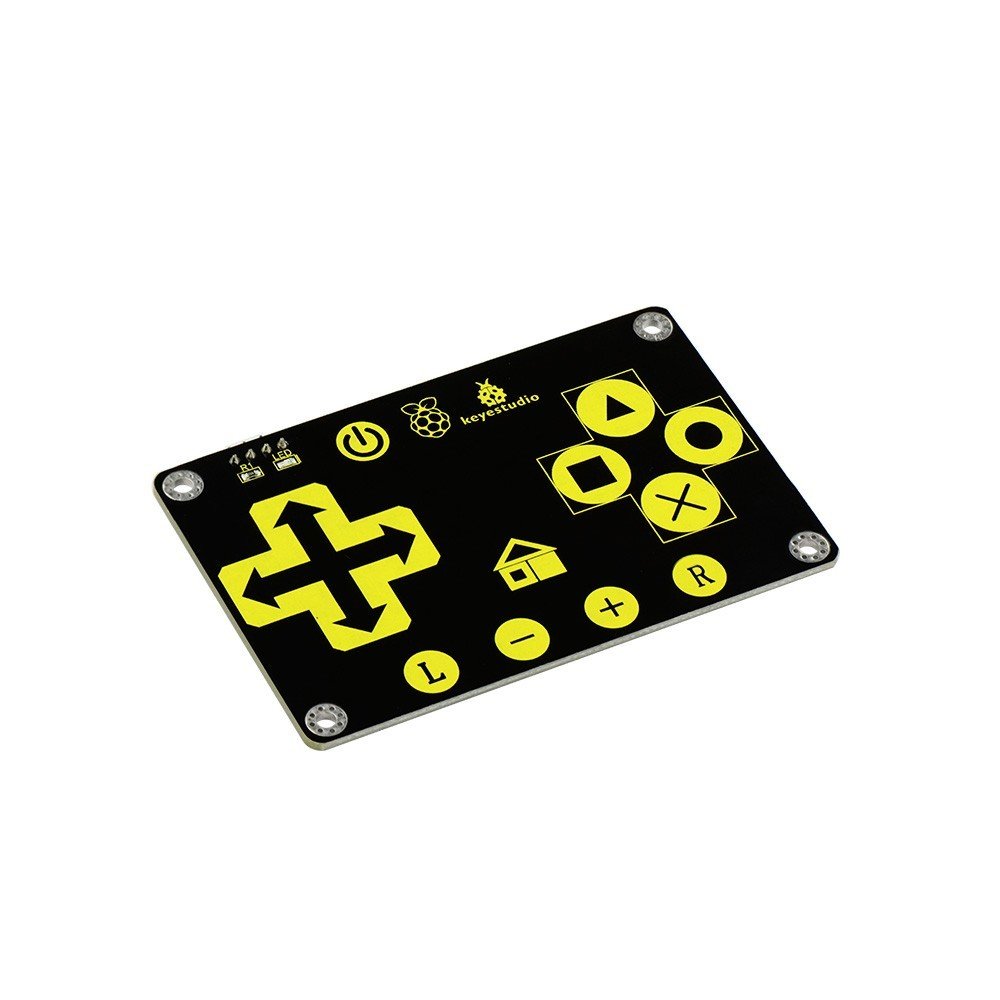

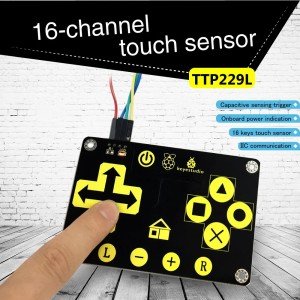

Bu ürün, kapasitif algılama tetikleyicisinin çalışma modunu kullanan 16 tuşlu bir dijital kapasitif dokunmatik anahtar sensörüdür. İletişimi basit ve rahat kablolamaya elverişli I2C iletişimidir.

Özellikler

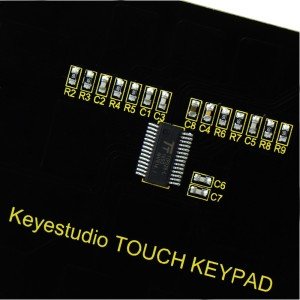

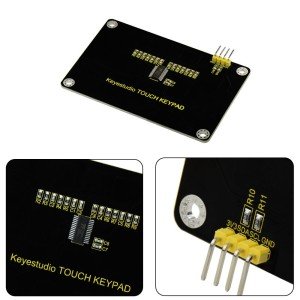

• Dahili TTP229 kapasitif 16 tuşlu dokunmatik sensör IC
• Dahili güç göstergesi
• Çalışma voltajı: 2.4V-5.5V
• Çıkış modunu, anahtar çıkış modunu, en uzun çıkış süresini ve hızlı/düşük güç seçeneklerini ayarlama desteği

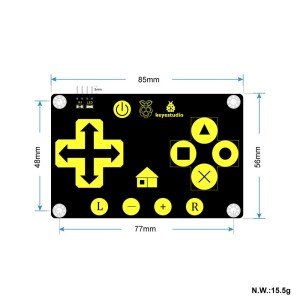

• Ebat: 85mm * 55mm
• Ağırlık: 15.5g

Bağlantı Şeması

Örnek Kod

#include "TTP229L_I2C.h"
void setup()

{
  Serial.begin(9600);
}

void loop()
{
unsigned int dat;
dat=TTP229_i2c_read();
Serial.println(dat);
delay(1000);
}

Library Download of TTP229L_I2C: [1]

Sonuç

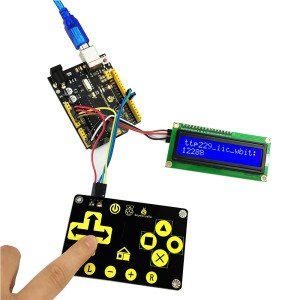

Kodu UNO denetleyiciye yükledikten sonra, UNO denetleyici TTP229L modülüne bağlayın. Güç verildiğinde, modül üzerindeki kırmızı LED’in yandığını görebilirsiniz, ardından seri monitörü açın, tuşa parmağınızla dokunun, ilgili değeri aşağıda gösterilen şekilde görebilirsiniz:

Kaynaklar

PDF File:

https://drive.google.com/open?id=1ThEcBDD2GP7cdmRkj9FlMhmemZlHo6Bq

Library Download of TTP229L_I2C:

https://drive.google.com/open?id=1rLWLBc2vRFyBpH_MW9fl-b6lImAXkQez
