Keyestudio XBee Bluetooth Kablosuz Modül HC-05

Keyestudio XBee Bluetooth Kablosuz Modül HC-05

Tanıtım

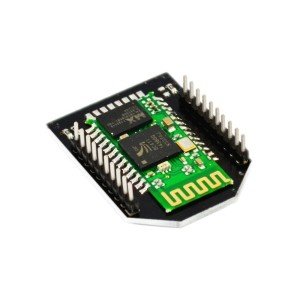

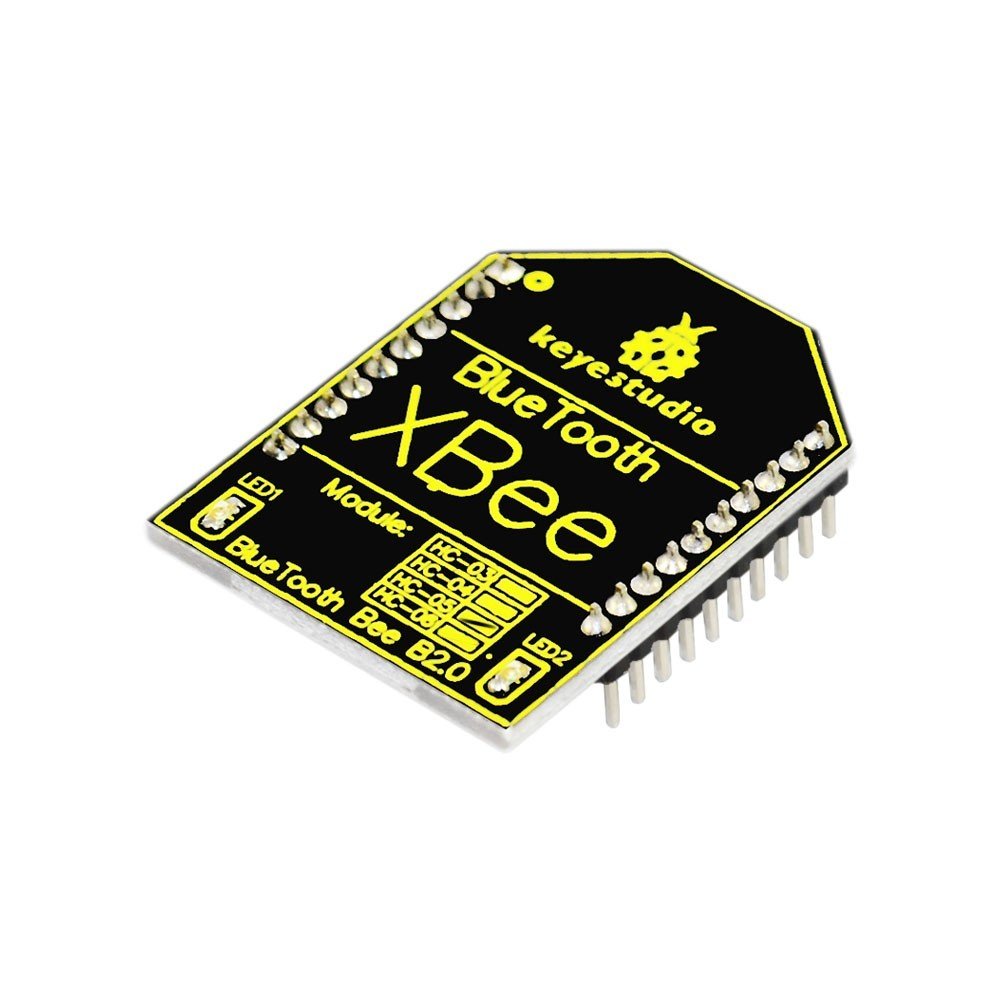

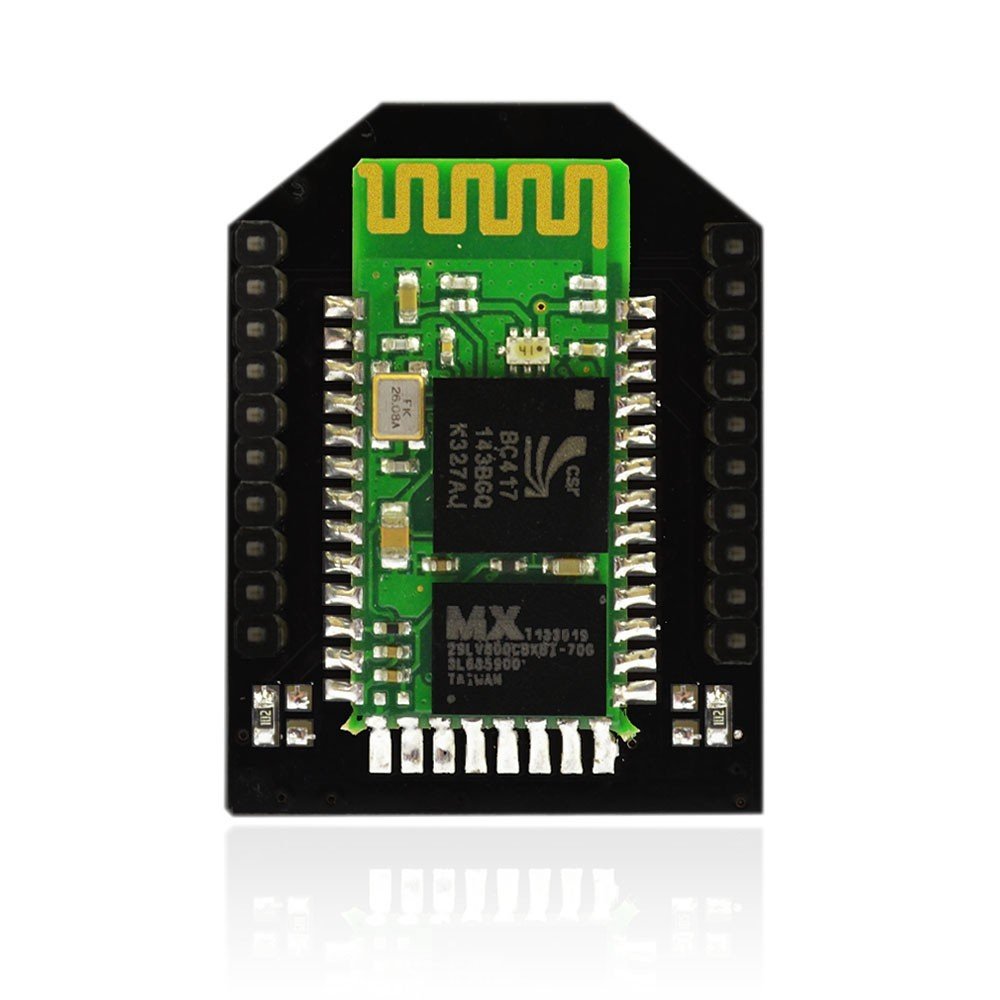

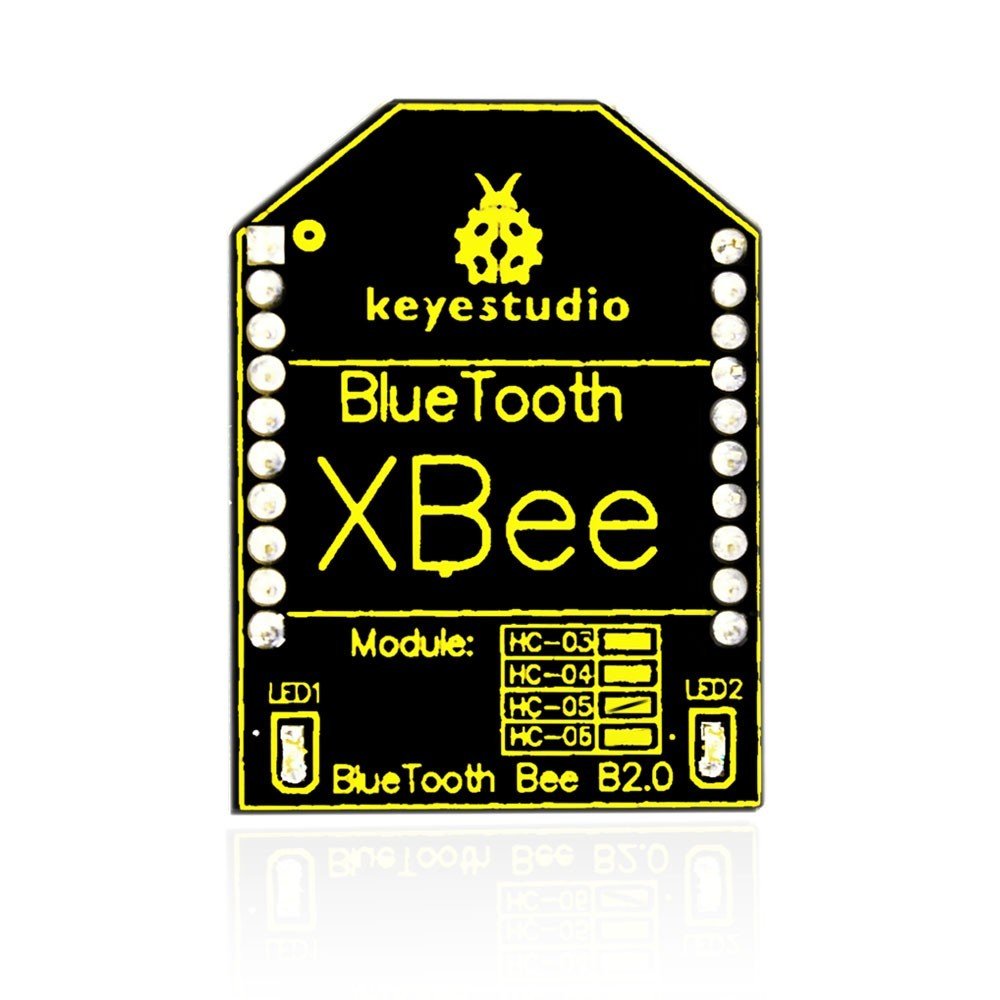

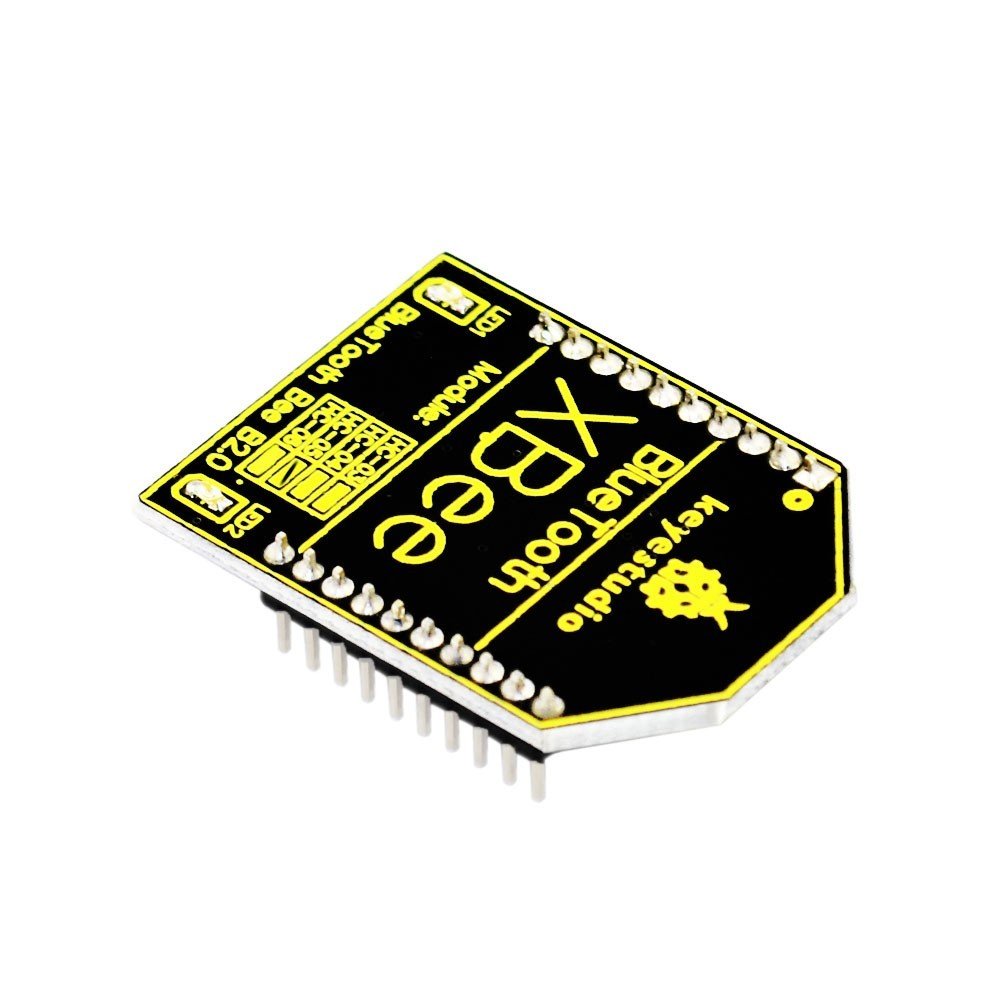

Keyestudio XBee Bluetooth kablosuz modülü HC-05, XBEE tasarımını benimsemiştir. XBEE shield ile uyumlu ve çeşitli 3.3V MCU sistemleri için uygun, kompakt boyutta özelliklere sahiptir. Modül, baud hızını, master/slave modunu ve kullanıcı bilgisi vb. ayarlamak için AT komutunu kullanır. Varsayılan ayarlar: baud hızı 38400, eşleştirme şifresi 1234’tür.
Üzerinde verimli bir dahili anten bulunur. Açıktaki bu anten daha iyi sinyal kalitesi ve daha uzun iletim mesafesi sağlar. Şeffaf seri port, çeşitli Bluetooth adaptörleri, Bluetooth telefonları ile eşleşme için kullanılabilir. Zekice tasarımı, ikincil geliştirme için kolaylık sunar.
Testi tamamlandıktan sonra, modülün piyasadaki tüm Bluetooth adaptörleriyle (PC ve Bluetooth’lu telefonlar) kullanılabildiği bilinmektedir.

Özellikler

• Besleme gerilimi: 3,3V (3,3V üstü gerilim yasaktır. Modüle zarar verir)
• Bluetooth eşleşme kullanıcı adı: HC-05
• Bluetooth eşleşme şifresi: 1234
• Varsayılan baud hızı: 38400
• Değiştirilen baud hızı, modül yeniden başlatıldıktan sonra etkili olur

Bağlantı

Karta takın

Örnek Kod

int val;
int ledpin=13;
void setup()
{
Serial.begin(9600);
 pinMode(ledpin,OUTPUT);
} void loop()
{ val=Serial.read();
if(val=='a')
 {
digitalWrite(ledpin,HIGH);
delay(250);
digitalWrite(ledpin,LOW);
delay(250);
 Serial.println("keyestudio");
}
}

Test Sonucu

Shieldi APC portlarına bağlayın; cep telefonundan “ayarlar”a girin; Bluetooth’u eşleştirin; cihaz adı HC-05, eşleştirme pini 1234’tür. Cihaz eşleştirildikten sonra APP “BTClient”ı açın, cihaz ara seçeneğini tıklayıp Bluetooth’u bağlayın. Başarılı bir bağlantıdan sonra, BTClient’e “a” harfi girin ve gönder düğmesine tıklayın, BTClient APP sayfası keyestudio yazacak ve Pin13 LED’i bir kez yanıp sönecektir.

Kaynaklar

PDF
https://drive.google.com/open?id=1PQ6wB2fxarPST5ngEtnCKmGUWVfvQELS
