Keyestudio XD-58C Nabız Sensörü Modülü

Keyestudio XD-58C Nabız Sensörü Modülü

Tanıtım

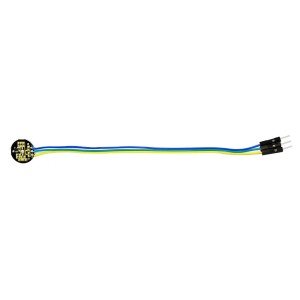

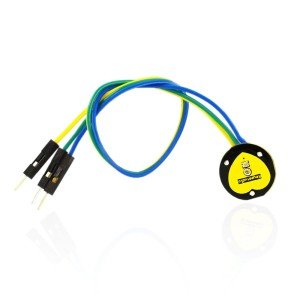

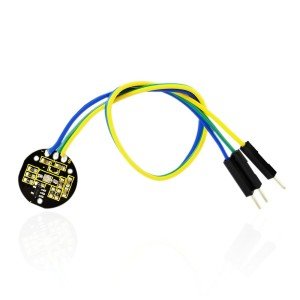

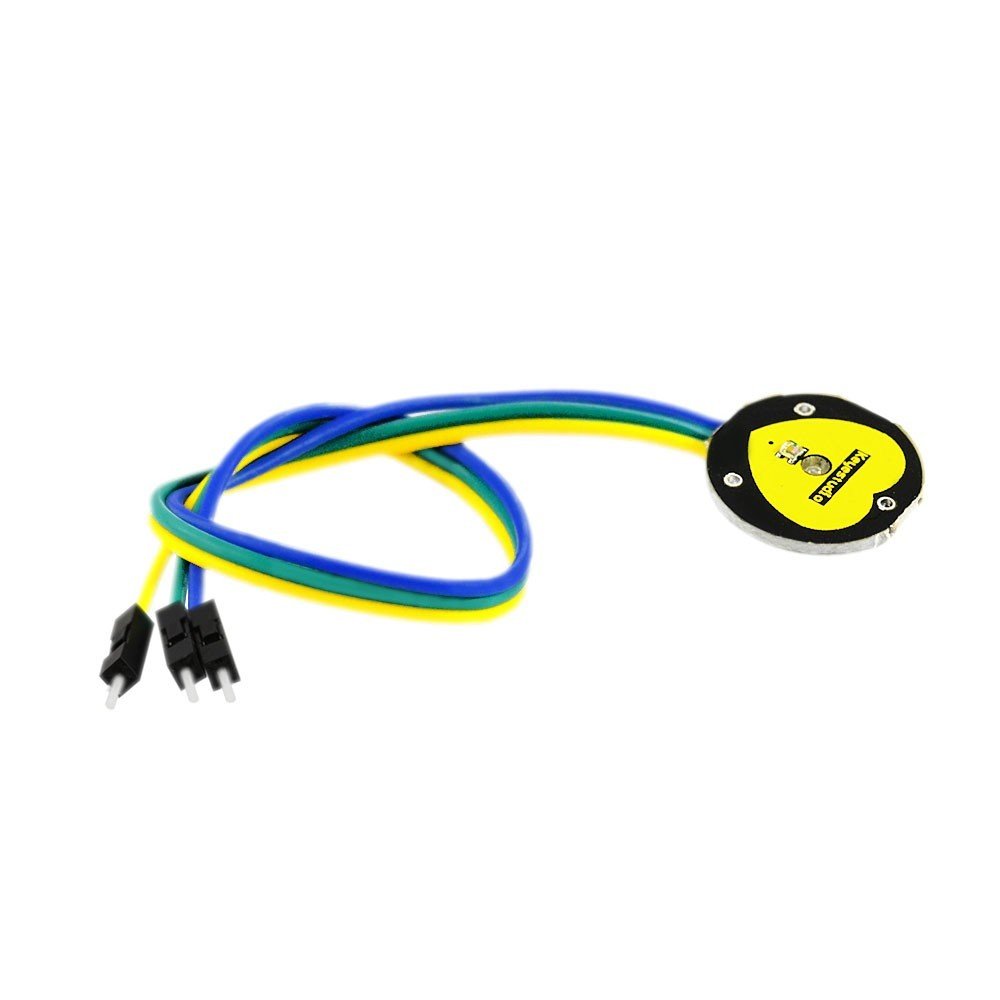

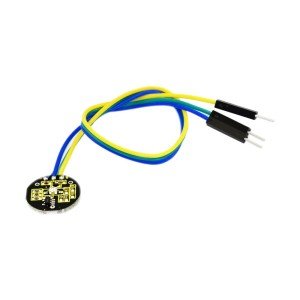

keyestudio XD-58C nabız sensörü modülü kalp atış hızını ölçmek için kullanılır. Öğrenciler, sanatçılar, sporcular, mucitler, oyunlar veya mobil terminal geliştiricileri için kalp atış hızıyla ilgili etkileşimli çalışmalar geliştirmek için yaygın olarak uygulanır.
Sensörü parmağınıza veya kulak memenize takabilir ve Arduino’ya bağlayabilirsiniz. Ayrıca grafikte kalp atış hızınızı gerçek zamanlı olarak görüntüleyebilen açık kaynaklı bir APP programına sahiptir. Kısacası, optik amplifikatör ve gürültü giderme devresi ile entegre bir kalp atış hızı sensörü.

Özellikleri

     LED tepe dalga boyu: 515nm
     Güç kaynağı: 3.3V / 5V
     Çıkış tipi: analog
     Çıkış sinyali: 0 ~ 3.3 (3.3V güç kaynağında) / 0 ~ 5V (5V güç kaynağında)

Devre Bağlantısı

Program Yükleme

Programı ve yazılımı buradan indirin[1]

Kullanıcı Talimatları

1. “işleme yazılımı” nı indirilen dosyadan yükleyin.
2. “İşleme” yi açın, “dosya” – “aç” menüsünü tıklayın, “PulseSensorAmpd_Processing_1dot1” adlı klasörü bulun, dosyayı seçin.

3. Bilgisayarın sadece 1 COM portu bağlandığında, “çalıştır” a tıklayın Yazılım, COM portunu kendi kendine tanımlayacak ve aşağıdaki resimdeki gibi görüntülenecektir.

4. Bilgisayara birden fazla COM bağlantı noktası bağlıysa, “çalıştır” a tıklayın Yazılım, COM bağlantı noktasını kendiliğinden tanımlayacak ve aşağıdaki resimde gösterildiği gibi görüntülenecektir.

Koddaki seri port numarasını buna göre değiştiriyoruz.

Burada, “Serial.list () [0]” içindeki 0, ilk COM2’yi, Serial.list () [1] ‘deki 1, ikincisi COM6’yı temsil eder.

5. Sensörü parmağınıza veya kulak memenize yerleştirin, nabzınızı aşağıdaki resimde gösterildiği gibi ölçebilirsiniz.

Kaynaklar

Datasheet:

https://drive.google.com/open?id=1VZHbRAkZlOFP2zo_WFQdnrgSUpSnizaV

Program

https://drive.google.com/open?id=1FOevdWueA0it5uKwF5mobak5wUzsyEoY
