ARDUBLOCK Grafiksel Başlangıç Seti

ARDUBLOCK Grafiksel Programlama Başlangıç Kiti

Tanıtım

Ardublock sıfır-tabanlı programlama kiti, Arduino meraklılarına hitaben keyestudio tarafından geliştirilen yeni bir grafik programlama çalışma setidir. Meraklıları için program öğrenme zorluğunu büyük ölçüde azaltır. Tüm bilgisayar programı dilleri ve profesyonel kod ifadeleri görsel bloklar halinde basitleştirilebilir. Derleme, yap-boz blokları oluşturma şeklinde kolaylaştırılır. Böylelikle herkes Arduino geliştirme kartı ile etkileşimli, heyecan verici çalışmalar başarabilir.

Arduino’nun açık kaynak özelliği onu oldukça popüler kılıyor. İnternette birçok öğrenme topluluğu bulabilirsiniz. Ardublock, yeni başlayanlar için öğrenme zorluğunu büyük ölçüde azaltan bloklar oluşturma veya yap-boz gibi bir grafiksel programlama ortamıdır. Sevdiğiniz sürece, herkes Arduino ile mesleki bilgi veya ilgili bir geçmiş bilgisi olmadan oynayabilir. Yeni nesillerin eğitimi konusunda endişeli ebeveynlere gelince, bu çocuklarınızla iletişime girmenin en iyi yollarından biri olacaktır.

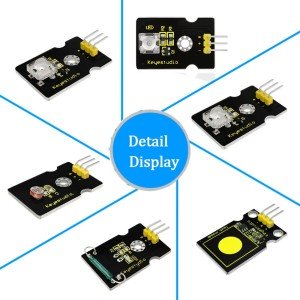

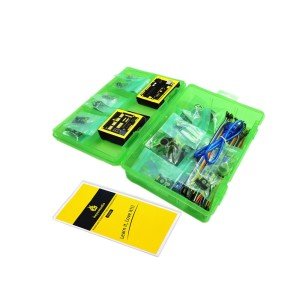

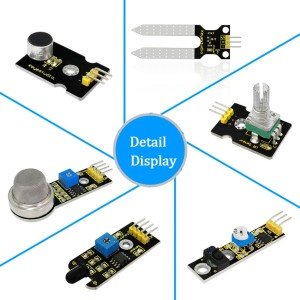

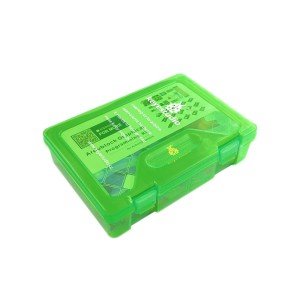

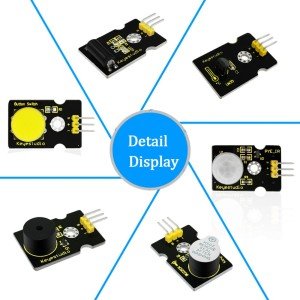

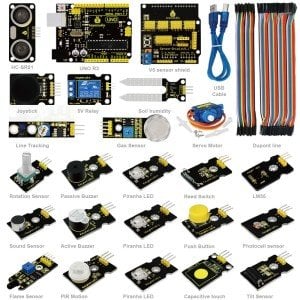

Kit İçeriği

• keyestudio UNO Denetleyici kart (1 ADET)
• V5 Sensör Shield (1 ADET)
• Joystick Modül (1 ADET)
• 5V Tek Kanal Röle (1 ADET)
• Ayarlanabilir Potansiyometre Modülü (1 ADET)
• Piranha LED (1 ADET)
• Aktif Buzzer (1 ADET)
• Pasif Buzzer (1 ADET)
• LM35 Sıcaklık Sensörü (1 ADET)
• Eğim Kontak Modülü (1 ADET)
• Fotorezistör (1 ADET)
• Buton Modülü (1 ADET)
• Kapasitif Dokunmatik Modülü (1 ADET)
• Ses Modülü (1 ADET)
• Ateş Alarm Modülü (1 ADET)
• Reed Manyetik Kontak Modülü (1 ADET)
• MQ-2 Yanıcı Gaz ve Duman Modülü (1 ADET)
• Toprak Nem Modülü (1 ADET)
• Çizgi Takip Modülü (1 ADET)
• Hareket Algılama Modülü (1 ADET)
• Micro Servo Motor (1 ADET)
• Ultrasonik Modül (1 ADET)
• USB Kablo (1 ADET)
• 40 Pin dişi-dişi Dupont Kablo (1 ADET)

3. Arduino UNO

Arduino Tanıtımı

Arduino nedir?
Arduino açık kaynaklı bir donanım proje platformudur. Bu platform basit I / O fonksiyonu ve programına sahip bir devre kartı içerir geliştirme ortamı yazılımı. Etkileşimli geliştirmek için kullanılabilir Ürün: Örneğin, çoklu anahtarların sinyallerini okuyabilir ve sensörler ve kontrol ışığı, servo motor ve diğer çeşitli fiziksel cihazlar. Robot alanında yaygın olarak uygulanır.

Arduino Kurulumu ve Program Yükleme

İlk olarak, Arduino geliştirme yazılımını indirin, aşağıdaki linke tıklayın: https://www.arduino.cc/en/Main/OldSoftwareReleases#1.5.x
İndirilen dosya arduino-1.5.6-r2-windows.zip sıkıştırılmış bir klasördür ve sabit sürücünüze çıkartın.
     Arduino-1.5.6 .exe dosyasına çift tıklayın. ve “Kabul ediyorum” u seçin.

“Next” Tıkla.

Ardından “Install” Tıkla.

Kurulumun tamamlanmasını bekleyin ve kapat’a tıklayın.

Aşağıda Arduino 1.5.6 nasıl görünüyor.

Sonra, Arduino sürücüsünü yükleyelim.
Farklı işletim sistemleri için kurulum yönteminde küçük bir fark olabilir. Aşağıda WIN 7’de bir örnek var.
     Arduino Uno’yu bilgisayarınıza ilk kez bağladığınızda, doğru “Bilgisayar” -> “Özellikler” -> “Aygıt yöneticisi” ni tıklayın, görebilirsiniz “Bilinmeyen cihazlar”.

“Bilinmeyen aygıtlar” ı tıklayın, “Sürücü yazılımını güncelle” yi seçin.

Bu sayfada, “Sürücü yazılımı için bilgisayarıma gözat” ı tıklayın.

“Sürücüler” dosyasını bulun.

“İleri” ye tıklayın, kuruluma başlamak için “Bu sürücü yazılımını yine de yükle” yi seçin.

Yükleme tamamlandı; “Kapat” ı tıklayın.

Sürücü yüklendikten sonra tekrar “Aygıt yöneticisi” ne gidin. “Bilgisayar” -> “Özellikler” -> “Aygıt yöneticisi” ni tıklayın, görebilirsiniz Aşağıdaki şekilde UNO cihazı, ayrıca Com port bilgisini gösterir.

Aşağıda “Merhaba Dünya!” Adlı bir kroki yükleme örneği verilmiştir.
     İlk olarak, Arduino IDE’yi açın. Bu örnek çizimde, Arduino’yu belirli bir ekran aldığında seri ekranda “Merhaba Dünya!” karakter dizesi “R”; ayrıca yerleşik D13 LED her biri yanıp söner “R” aldığında.
     İlk olarak, kurulu kurun; “Araçlar” da “Arduino Uno” yu seçin.

Ardından, COM bağlantı noktasını ayarlayın; “Araçlar” da “COM3” ü seçin.

Seçimden sonra, belirtilen alanın “Aygıt yöneticisi” ndeki ayarlarla aynı olduğunu görebilirsiniz.

Örnek çizimi kopyalayın ve IDE’ye yapıştırın; “Doğrula” yı tıklayın   derleme hatalarını kontrol etmek; programı yüklemek için “Yükle” yi tıklayın pano.

Yükleme tamamlandıktan sonra “seri monitörü” açın, “R” girin; “Gönder” e tıklayın, seri monitörde “Merhaba Dünya!” ve D13 görüntülenecektir   LED bir kez yanıp söner.
