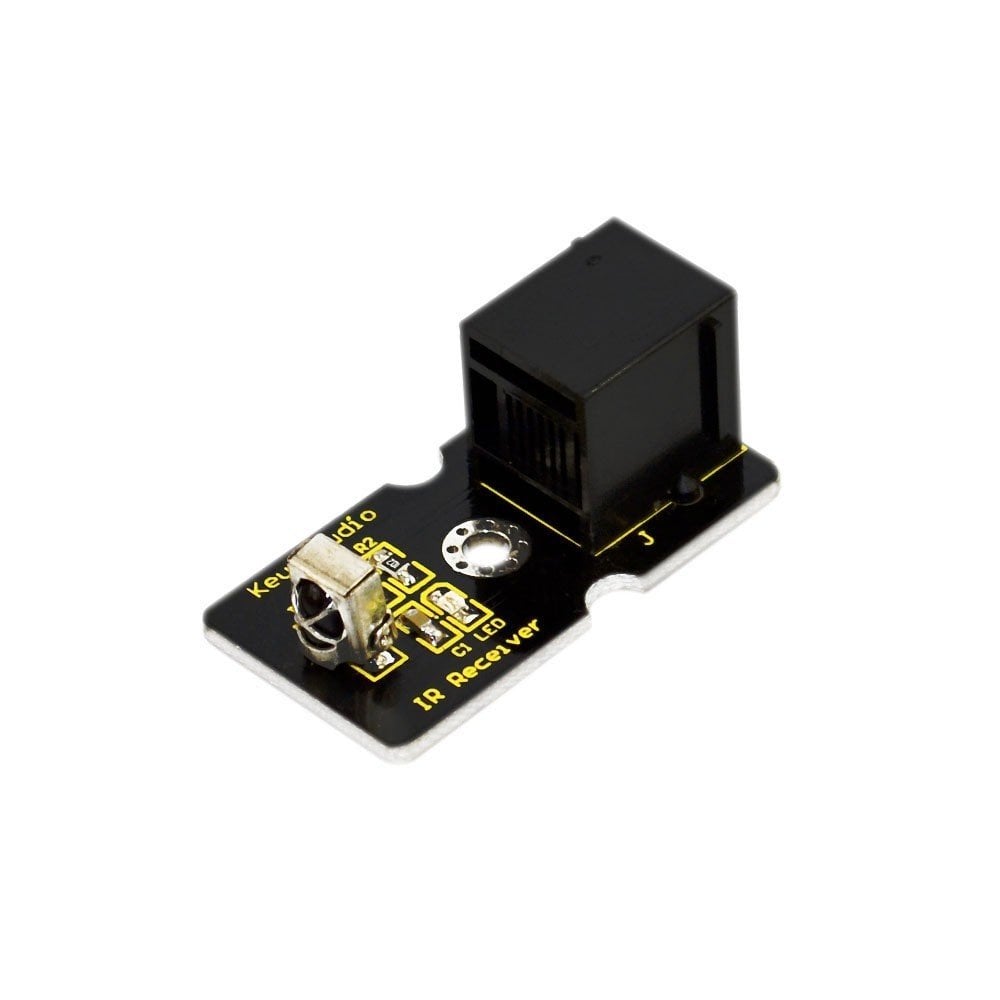

Keyestudio EASY plug IR Alıcı Modülü

Contents

Keyestudio EASY plug IR Alıcı Modülü

Tanıtım

Kızılötesi alıcı, alım, amplifikasyon ve demodülasyon fonksiyonlarına sahip bir bileşendir. Dahili IC zaten demodülasyonu tamamladı, bu yüzden doğrudan dijital sinyal çıkışı yapıyor. Bu modül genellikle IR verici modülü ile birlikte kullanılır.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug
• Güç Kaynağı: 5V
  Arayüz: Dijital
  Modülasyon Frekansı: 38 Khz
  Modül arayüz soketi: JST PH2.0
  Boyut: 38 * 20mm
  Ağırlık: 6g

Connection Diagram

Sample Code

#include <IRremote.h>
int RECV_PIN = 11;
IRrecv irrecv(RECV_PIN);
decode_results results;
void setup()
{
 Serial.begin(9600);
 irrecv.enableIRIn(); // Start the receiver
}
void loop() {
 if (irrecv.decode(&results)) {
   Serial.println(results.value, HEX);
   irrecv.resume(); // Receive the next value
 }
}

IR Remote Library Includes some sample codes for sending and receiving.
https://github.com/shirriff/Arduino-IRremote

Resources

PDF

https://drive.google.com/open?id=1Bd8z3tDzPLs3puvR_fCl_pRG2oV4O8-I

Libraries

https://drive.google.com/open?id=1CSwjDND5RjJ2ADLR_wIphvN0ZgPRhc3i
