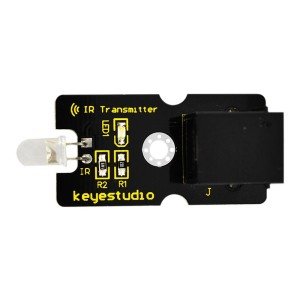

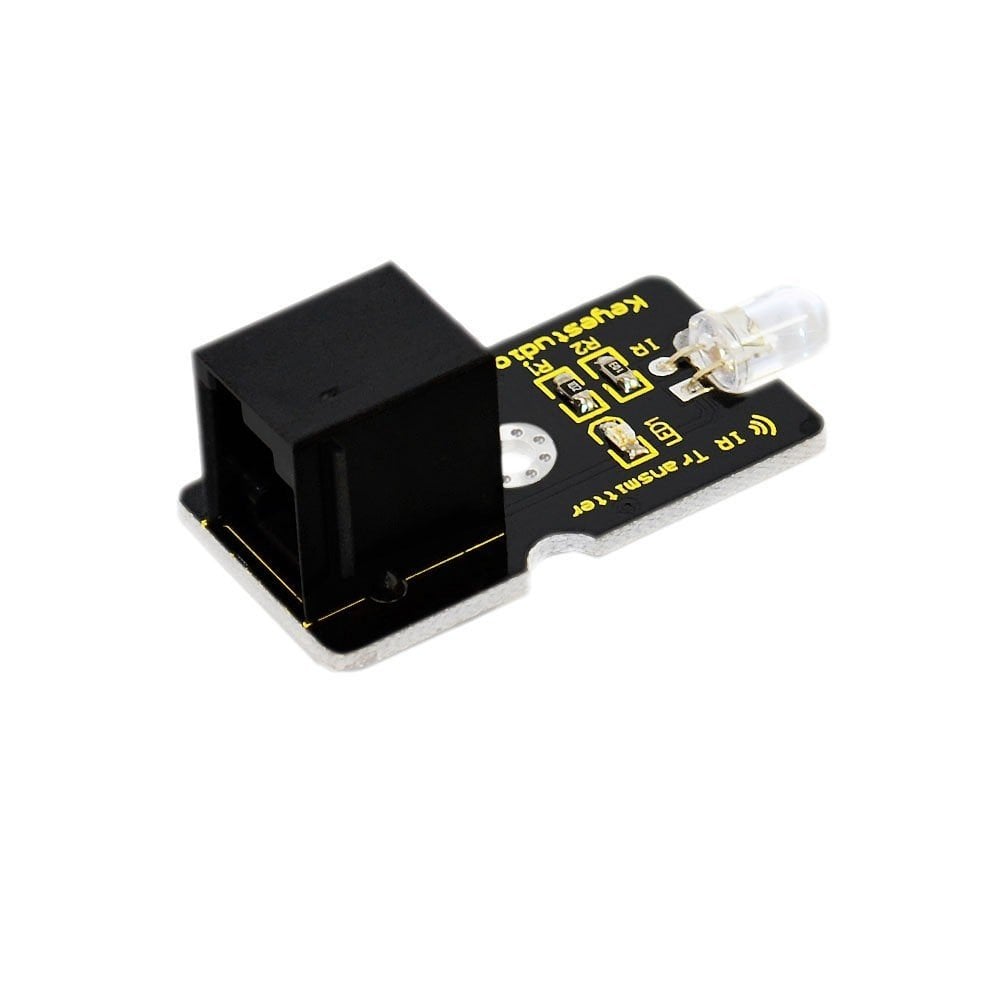

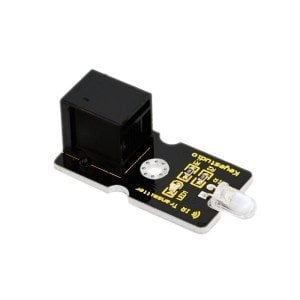

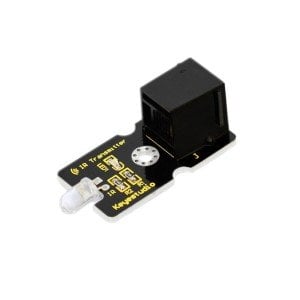

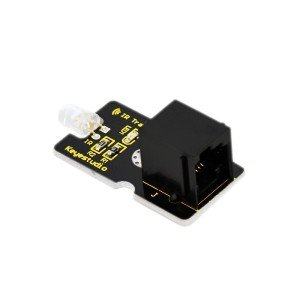

Keyestudio EASY plug IR Verici Modülü

Tanıtım

Kızılötesi yayan diyot olarak da bilinen kızılötesi verici tüp, diyot ailesine aittir. Elektrik enerjisini doğrudan kızılötesine yakın ışığa dönüştürebilen ve yayan ışık yayan bir cihazdır. Yapısı ve prensibi bir LED’e benzer. Sadece yarı iletken malzemesi farklıdır. Bu modül genellikle IR alıcı modülü ile birlikte kullanılır.
Not: bu modülün EASY fiş kontrol kartı ile birlikte kullanılması gerekir

Özellikler

• Interface: Easy plug

Güç Kaynağı: 3-5V
Kızılötesi merkez frekansı: 850nm-940nm
Kızılötesi emisyon açısı: yaklaşık 20 derece
Kızılötesi emisyon mesafesi: yaklaşık 1.3m (5V 38Khz)
Arayüz soketi: JST PH2.0
Montaj deliği: iç çap 3.2mm, aralık 15mm
Boyut: 43.8 * 20mm
Ağırlık: 5g

Connection Diagram

Sample Code

#include <IRremote.h>
IRsend irsend;
void setup()
{
Serial.begin(9600);
}
void loop() {
irsend.sendSony(0xa90, 12); // Sony TV power code
delay(100);
}

Download the libraries of IRremote: [1]
