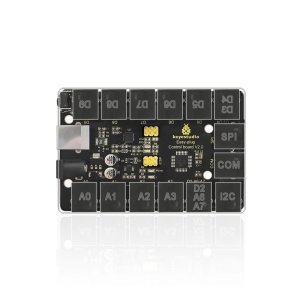

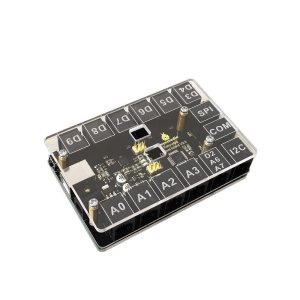

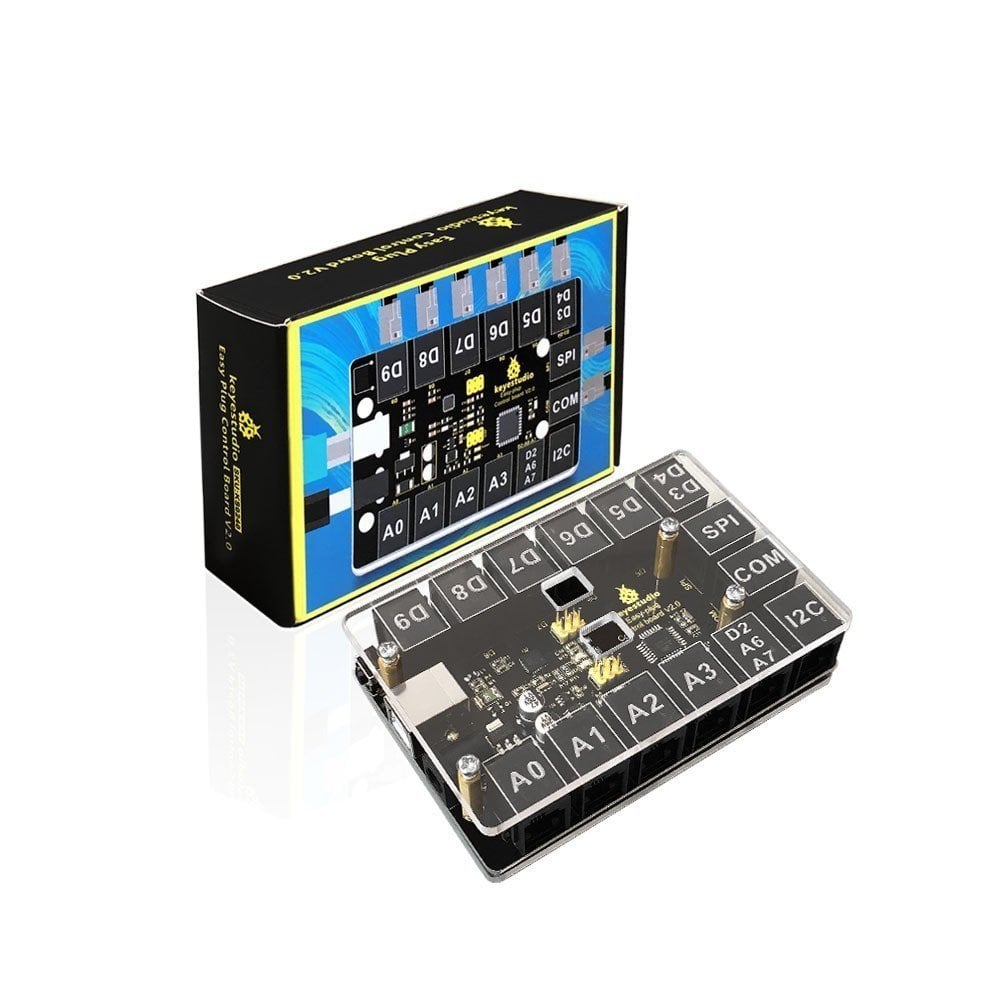

Keyestudio EASY plug Kontrol Kartı V2.0
Keyestudio EASY fiş kontrol kartı V2.0’da kullanılan işlemci ATmega328’dir.
D5 – D9 (3 tanesi PWM çıkışı olarak kullanılabilir) etiketli 5 adet tek dijital bağlantı noktasına, 1 adet çift dijital arabirime (D3-D4), 4 adet analog girişe (A0-A3), bir Joystick arabirimine (D2-A6- A7), bir SPI iletişimi, bir seri port iletişimi ve bir IIC iletişim arabirimi. Ayrıca bir USB bağlantısı, bir güç girişi, iki ICSP başlığı ve bir sıfırlama düğmesi ile. RJ11 6P6C fişi ile IO bağlantı noktalarını çıkarır.

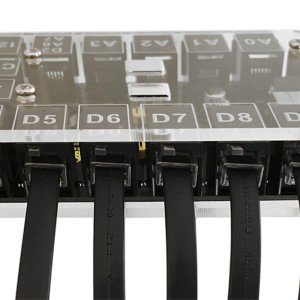

Başlamak için USB kablosuyla bir bilgisayara bağlamanız veya DC jakı üzerinden çalıştırmanız yeterlidir. Kablo bağlantı kolaylığı için, her bir fişe GND ve VCC pinlerini basitleştiriyoruz, bu nedenle harici bir sensör veya modül bağlamak için sadece bir RJ11 6P6C konektör teline ihtiyacınız var, VCC ve GND’yi ayrı olarak bağlamanıza gerek yok. Bu nedenle, yanlış kablolamanın harici ürünlere zarar vereceğinden endişe etmeyin.
Özellikler
| Microcontroller | ATmega328P-AU |
|---|---|
| Operating Voltage | 5V |
| Input Voltage (recommended) | DC7-12V |
| Single Digital Ports | 5 (D5-D9) (of which 3 provide PWM output) |
| PWM Digital Ports | D5, D6, D9 |
| Analog Input Pins | 4 (A0-A3) |
| DC Current per I/O Pin | 20 mA |
| Flash Memory | 32KB (ATmega328) of which 0.5 KB used by bootloader |
| SRAM | 2KB |
| EEPROM | 1 KB |
| Clock Speed | 16 MHz |
