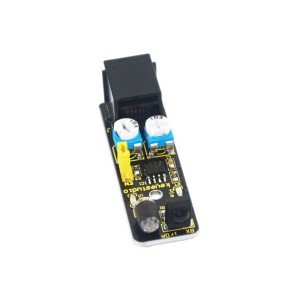

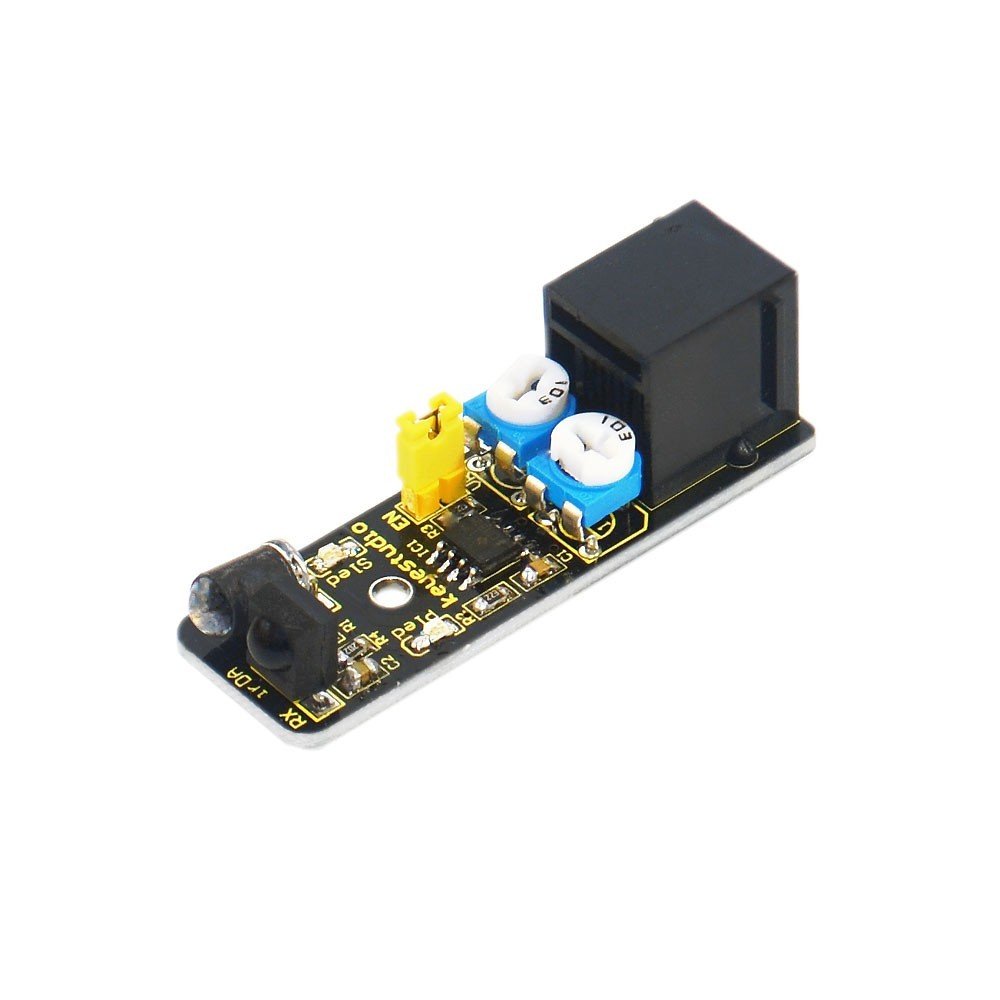

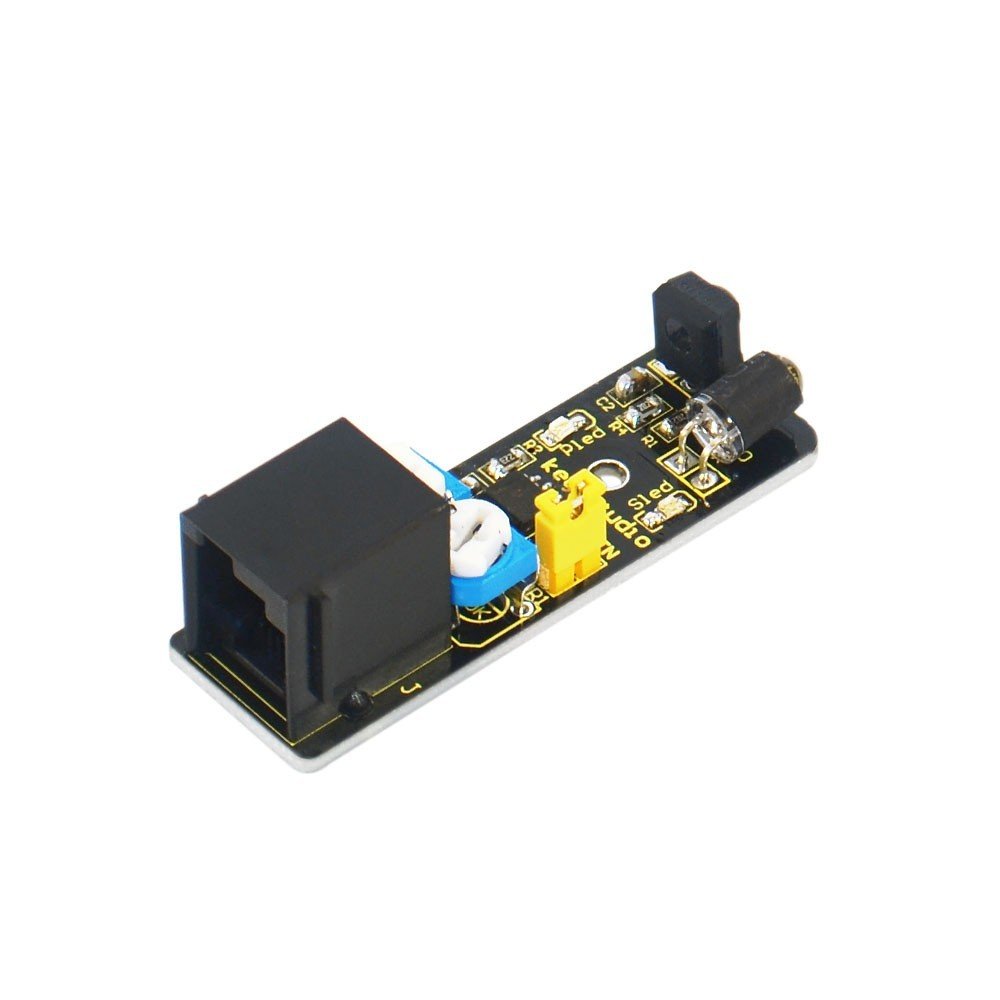

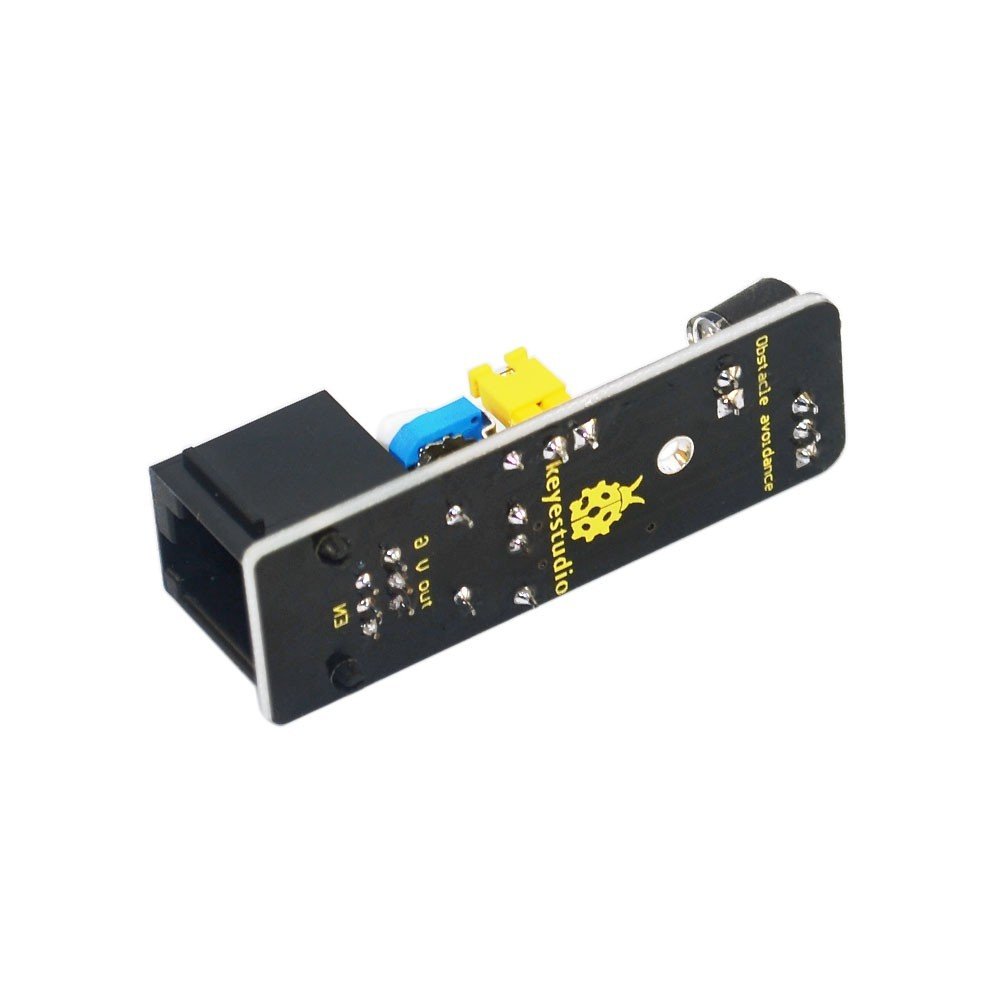

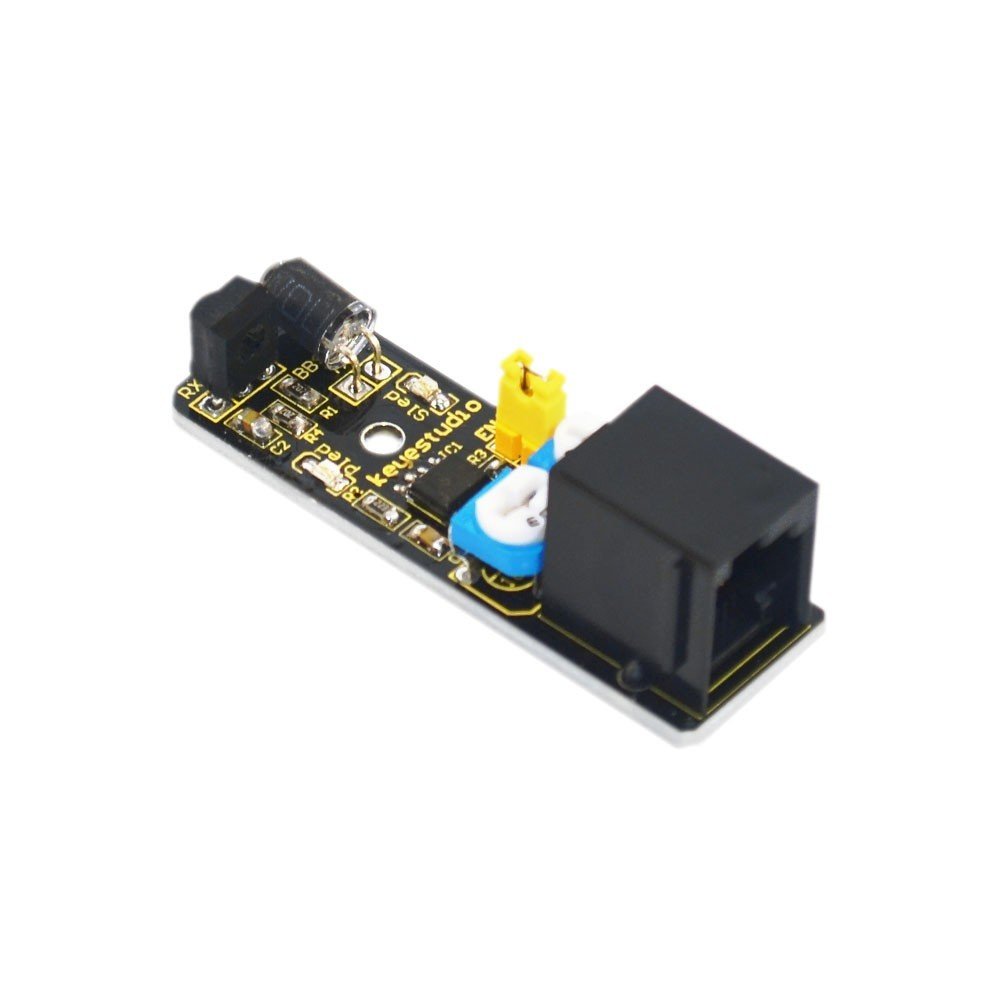

Keyestudio EASY plug Kızılötesi Engellerden Kaçınma Sensörü

Tanıtım

Kızılötesi engellerden kaçınma sensörü mesafe ayarlama fonksiyonu ile donatılmıştır ve özellikle tekerlekli robotlar için tasarlanmıştır. Bu sensör, ortam ışığına güçlü bir şekilde uyarlanabilir ve yüksek hassasiyete sahiptir. Bir çift kızılötesi verici ve alıcı tüpü vardır. Verici tüp tarafından başlatılan kızılötesi ışın bir engelle (reflektörü) karşılaştığında, kızılötesi ışın alıcı tüpe yansıtılır ve gösterge yanar. Sensöre monte edilmiş bir robot, ortamdaki değişiklikleri algılayabilir.
Not: Bu modülün EASY Plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug

Çalışma gerilimi: DC 3.3V-5V
Çalışma akımı: ≥20mA
Çalışma sıcaklığı: －10 ℃ – ＋ 50 ℃
Algılama mesafesi: 2-1000px
Çıkış sinyali: TTL voltajı
Etkili Açı: 35 °
Boyut: 51 * 16.5mm
Ağırlık: 7g

Connection Diagram

Sample Code

const int sensorPin = 3;     // the number of the sensor pin
const int ledPin =  13;      // the number of the LED pin
int sensorState = 0;         // variable for reading the sensor status
void setup() {
  pinMode(ledPin, OUTPUT);
  pinMode(sensorPin, INPUT); }
void loop(){
  // read the state of the sensor value:
  sensorState = digitalRead(sensorPin);
  // if it is, the sensorState is HIGH:
  if (sensorState == HIGH) {
     digitalWrite(ledPin, HIGH);
  }
  else {
       digitalWrite(ledPin, LOW);
  }}

Resources

PDF

https://drive.google.com/open?id=1CfudUxfXcDV7kbMPmSvEVgnUe9ERA3jw
