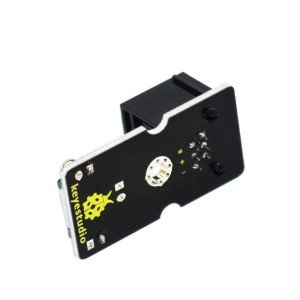

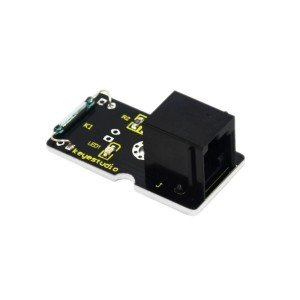

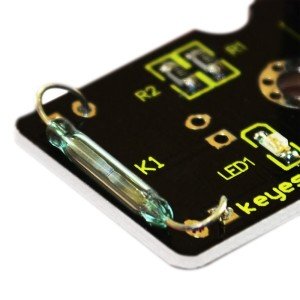

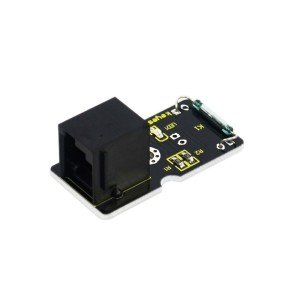

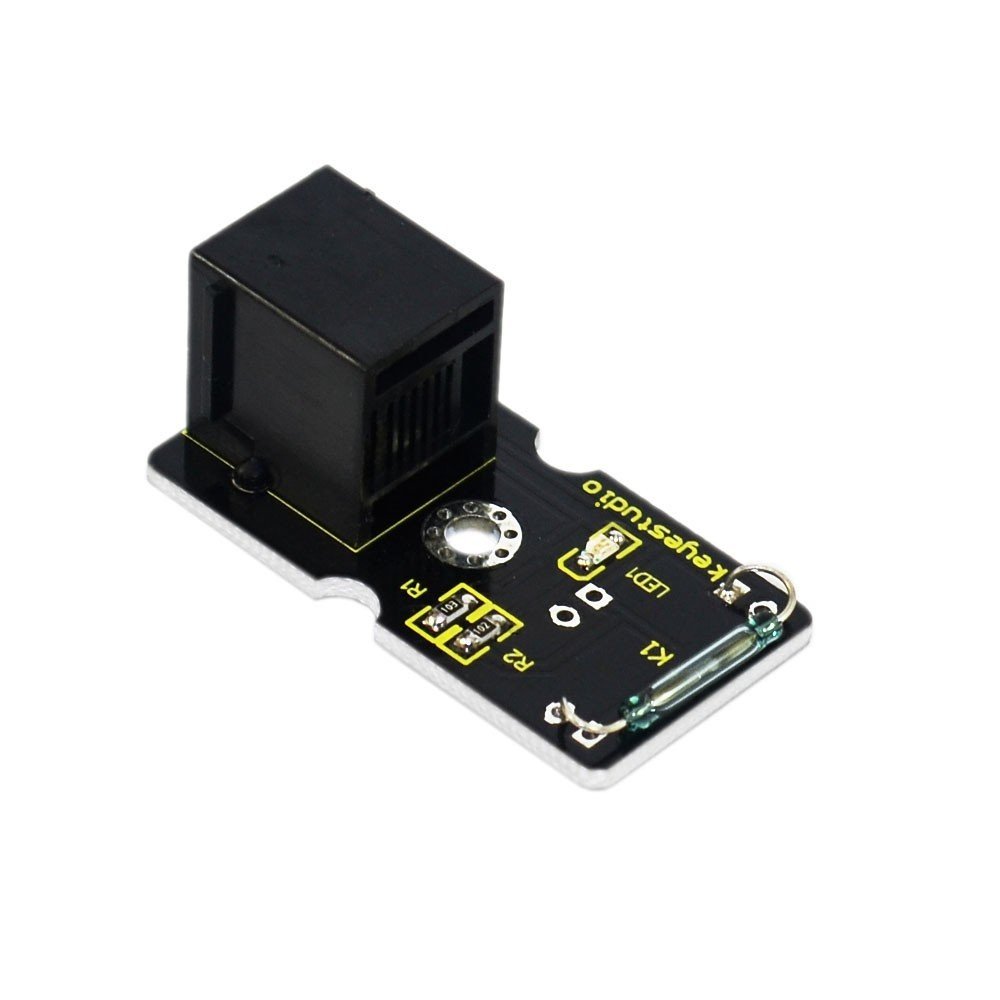

Keyestudio EASY plug Reed Anahtar Modülü

Tanıtım

Reed Switch, özel bir anahtar ve kamış rölesi ve yakınlık anahtarı için bir ana bileşendir. Reed anahtarı genellikle iki yumuşak manyetik malzemeden ve manyetik olmadığında kendini ayıracak metal kamış kontaklarından oluşur.
Reed anahtarı sayma, sınırlama ve diğer amaçlar için sensör olarak kullanılabilir. Örneğin, lastiğe manyetik yapıştırma ve kamış anahtarının bir kenara monte edilmesiyle bir tür bisiklet kilometresi oluşturulur. Alarm anahtarını alarm amaçlı veya anahtar olarak kapıya monte edebiliriz.
Not: Bu modülün EASY Plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug

Çalışma gerilimi: DC 3.3V-5V
Çalışma akımı: ≥20mA
Çalışma sıcaklığı: －10 ℃ – ＋ 50 ℃
Algılama mesafesi: ≤10mm
Boyut: 39 * 20mm
Ağırlık: 5g

Connection Diagram

Sample Code

int Led=13;//define LED interface
int buttonpin=8; //define reed switch sensor interface
int val;//define digital variable val
void setup()
{
pinMode(Led,OUTPUT);//define LED as output interface
pinMode(buttonpin,INPUT);//define reed switch sensor as output interface
}
void loop()
{
val=digitalRead(buttonpin);// read and assign the value of digital interface 3 to val
if(val==HIGH)//When a signal is detected by reed switch sensor, LED will flash
{
digitalWrite(Led,HIGH);
}
else
{
digitalWrite(Led,LOW);
}
}

Resources

PDF

https://drive.google.com/open?id=1UAujQHnyqXk3Ie6ypzHywBe0B1U6xuPq
