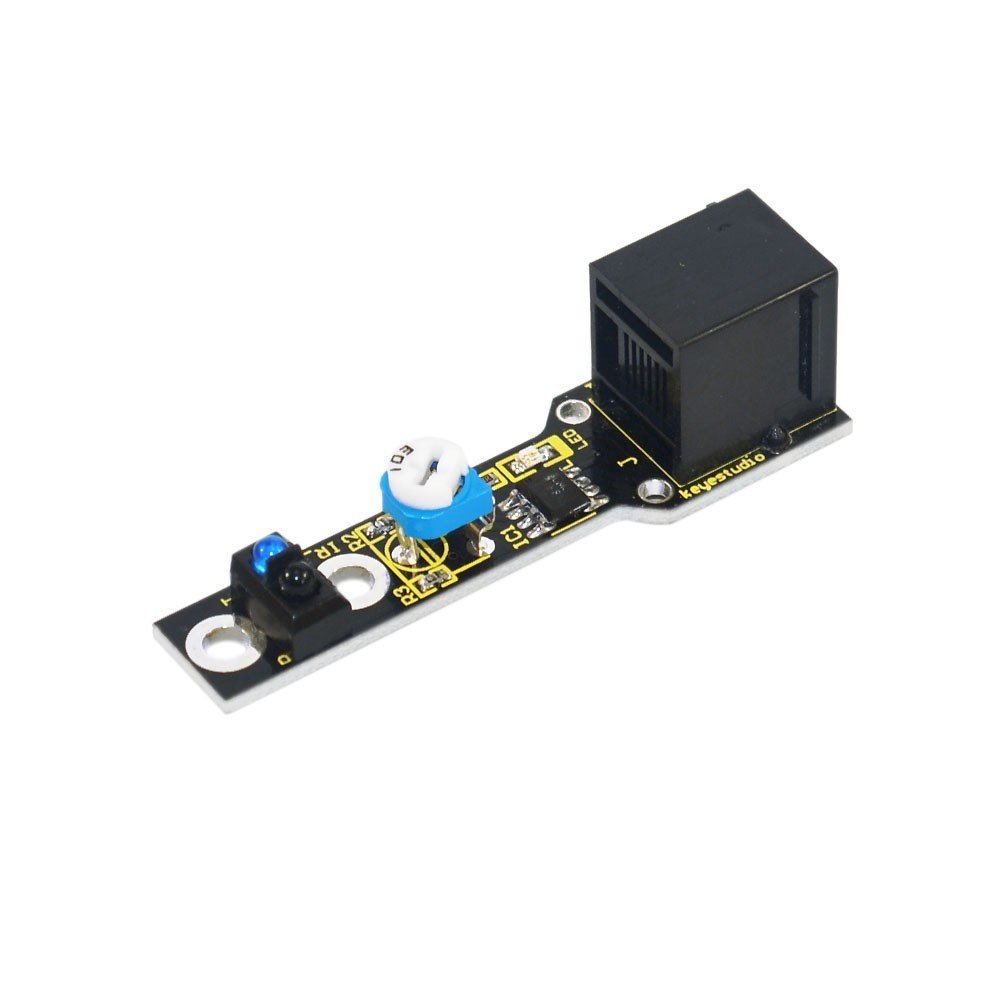

Keyestudio EASY plug Hat Takip Sensörü

Tanıtım

Bu Hat İzleme Sensörü, siyah beyaz çizgileri ve beyaz siyah çizgileri algılayabilir. Tek hat izleme sinyali, daha doğru ve daha kararlı bir hat için kararlı bir çıkış sinyali TTL sağlar. Çok kanallı seçenek, gerekli sayıda hat izleme sensörü takılarak kolayca elde edilebilir.
Çalışma prensibi, kızılötesi ışığın farklı renkteki farklı yansıtıcılığını kullanarak ve yansıyan sinyalin gücünü akım sinyaline dönüştüren basittir.
Not: Bu modülün EASY plug kontrol kartı ile birlikte kullanılması gerekir.

Özellikler

• Interface: Easy plug

Güç kaynağı: + 5V
Çalışma akımı: <10mA
Çalışma sıcaklığı aralığı: 0 ° C ~ + 50 ° C
Çıkış Seviyesi: TTL seviyesi
Boyut: 56.8 * 16mm
Ağırlık: 5g

Connection Diagram

Sample Code

#define Sensor 3
#define ledpin 13
void setup()
{
  pinMode(Sensor,INPUT);
  pinMode(ledpin,OUTPUT);
  Serial.begin(9600);
}
void loop()
{
  int val =digitalRead(Sensor);
  digitalWrite(ledpin,val);
  Serial.println(val); // print the data from the sensor
  delay(200);
}

Resources

PDF

https://drive.google.com/open?id=1_5tDsf1KbADdRdkTcWfUrLYqgneSj97p
