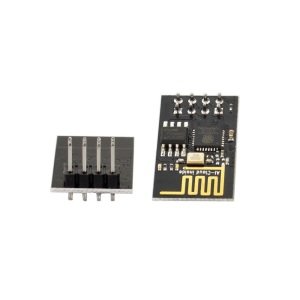

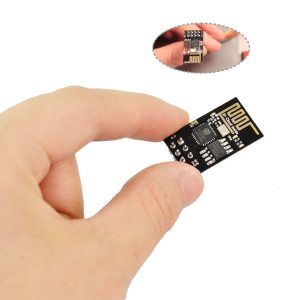

Keyestudio ESP8266 Wifi Modülü (2 Adet)

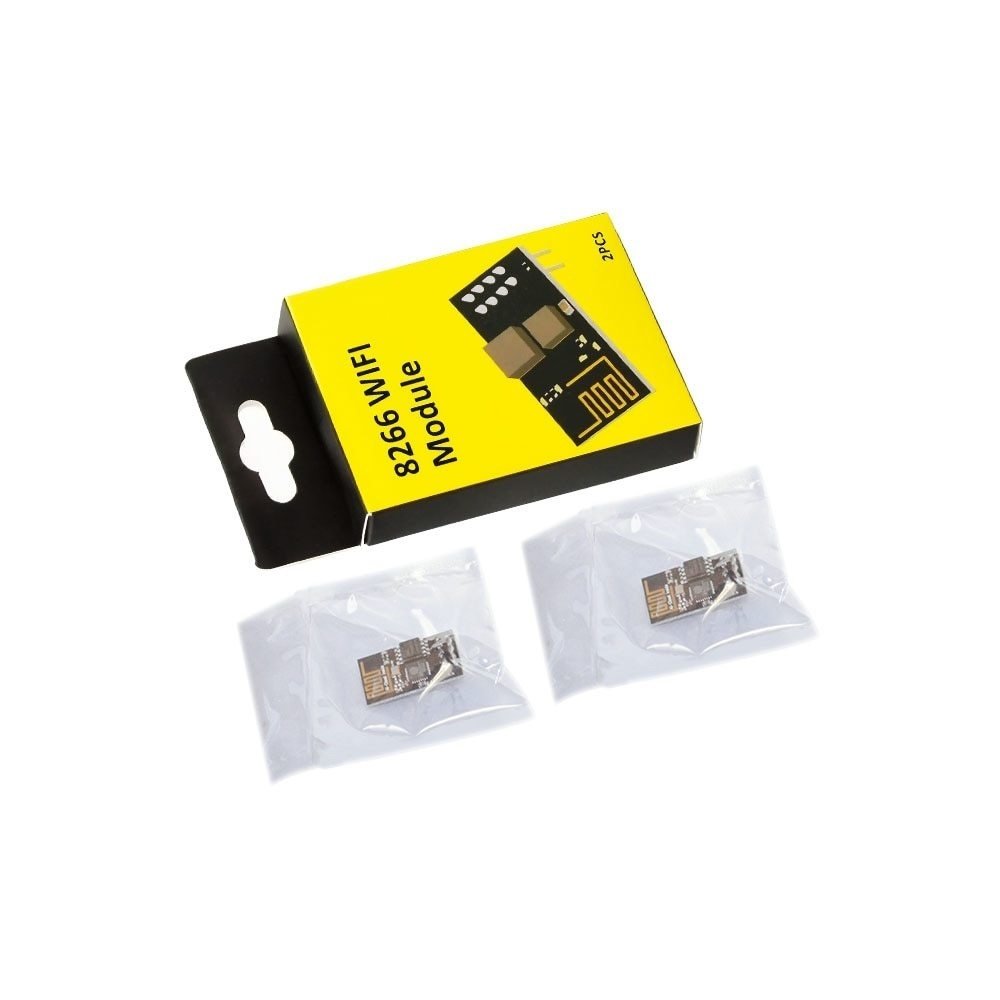

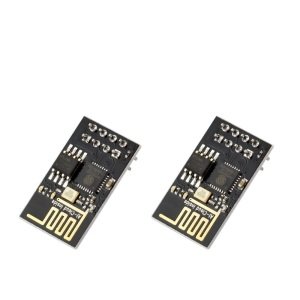

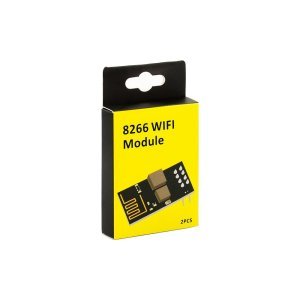

• Pakette 2 adet ESP8266 WIFI modülü bulunur.

• Sektör lideri paket boyutuna ve ultra düşük güç teknolojisine sahip ultra düşük güçlü bir UART-WiFi geçiş modülüdür.

• Mobil cihazlar ve IoT uygulamaları için özel olarak tasarlanmıştır. Kullanıcıların fiziksel cihazlarını İnternet veya LAN iletişimi için Wi-Fi kablosuz ağına bağlayarak ağ oluşturma işlevini gerçekleştirebilir.

Özellikleri:

     1) Kablosuz 802.11 b / g / n standardını destekle
     2) Üç çalışma modunu destekler: STA / AP / STA + AP
     3) Birden fazla TCP İstemci bağlantısını desteklemek için yerleşik TCP / IP protokol yığını
     4) Çeşitli Soket AT komutlarını destekler
     5) UART / GPIO veri iletişim arayüzünü destekler
     6) Smart Link akıllı ağ işlevini destekler
     7) Uzaktan üretici yazılımı yükseltmesini (OTA) destekler
     8) Dahili 32-bit MCU, bir uygulama işlemcisi olarak ikiye katlanabilir
     9) Ultra düşük tüketim, pille çalışan uygulamalar için uygundur.
     10) 3.3V tek güç kaynağı

Temel parametreler:

Donanım Tanıtımı:

ESP8266 donanımı çok sayıda arayüze sahiptir ve mobil cihazlar ve IoT uygulamaları için uygun UART ， IIC ， PWM ， GPIO ， ADC ve daha fazlasını destekleyebilir.

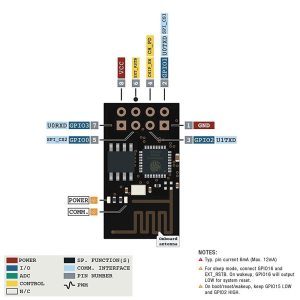

• Modül pimleri şeması:

• Pin tanımı:

Güç tüketimi:

Aşağıdaki ölçülen güç tüketimi verileri, 25 ° ortam sıcaklığında 3,3 V güç kaynağına dayanmaktadır.

     1. Tüm ölçümler anten arayüzünde yapılır.
     2. Tüm iletim verileri% 90 görev döngüsüne dayalıdır ve sürekli iletim modunda ölçülür.

Radyo Frekansı Göstergesi:

Aşağıdaki veriler, voltaj 3.3v olduğunda iç ortam sıcaklığında ölçülür.

Not: 1. 72.2Mbps, 802.11n modunda ölçülür ， MCS = 7 ， GI = 200uS.
2. + 19.5dBm’ye kadar çıkış gücüne 802.11b modunda ulaşılabilir.
