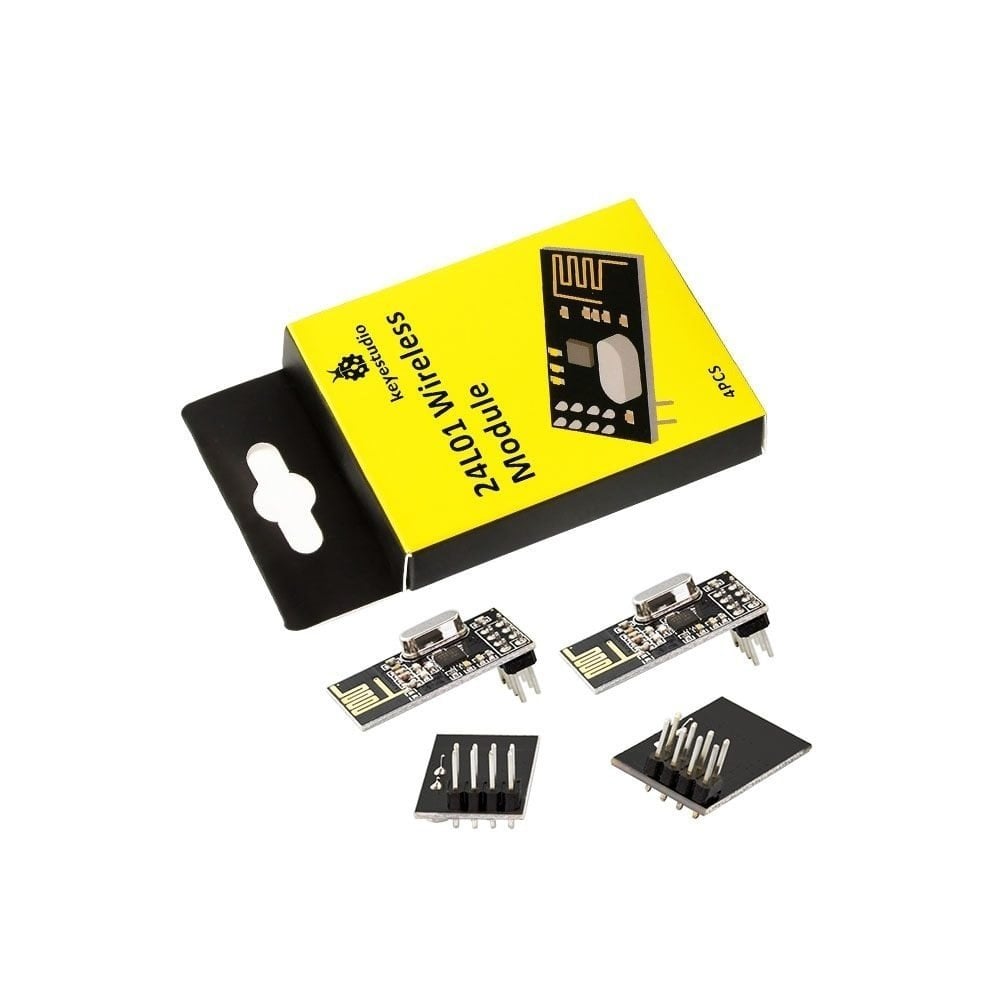

Keyestudio 24L01 Wireless Modülü (4 Adet)

Keyestudio 24L01 Wireless Modülü (4 Adet)

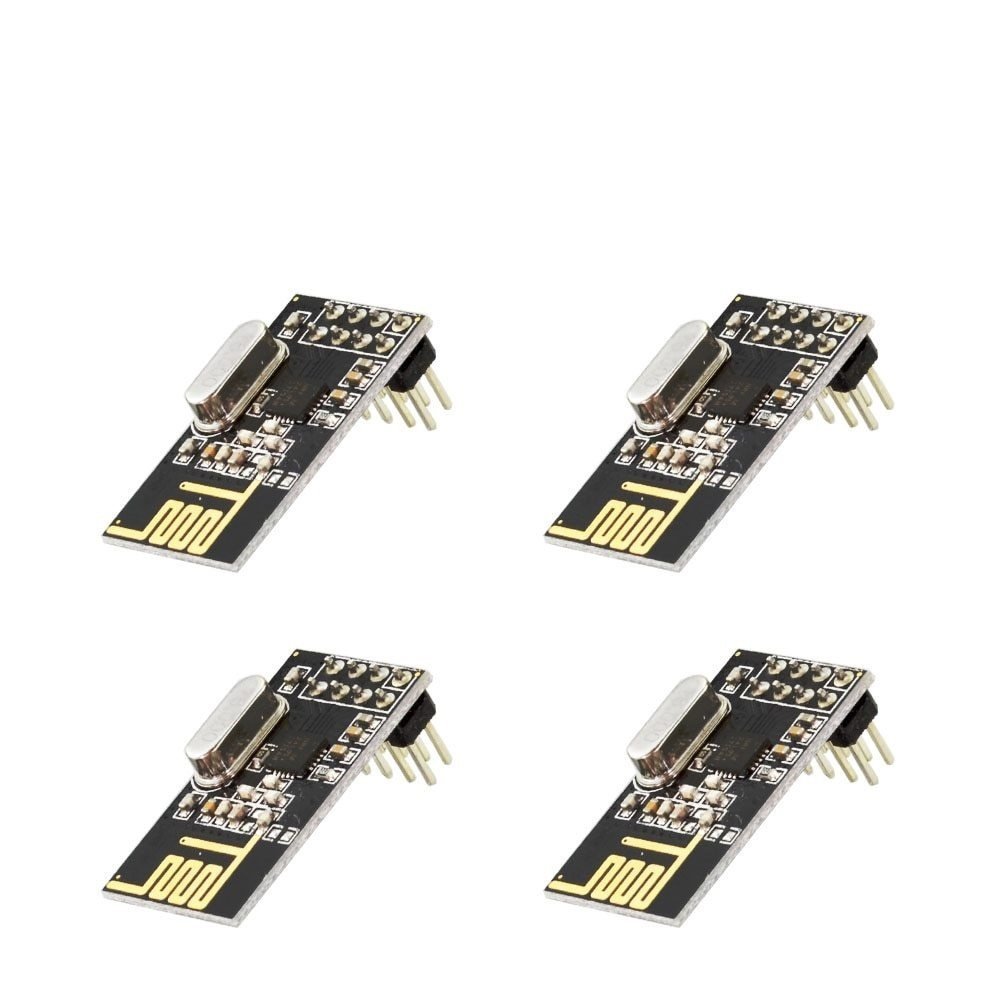

  • Bu kit 4 adet NRF24L01 kablosuz modül içerir.

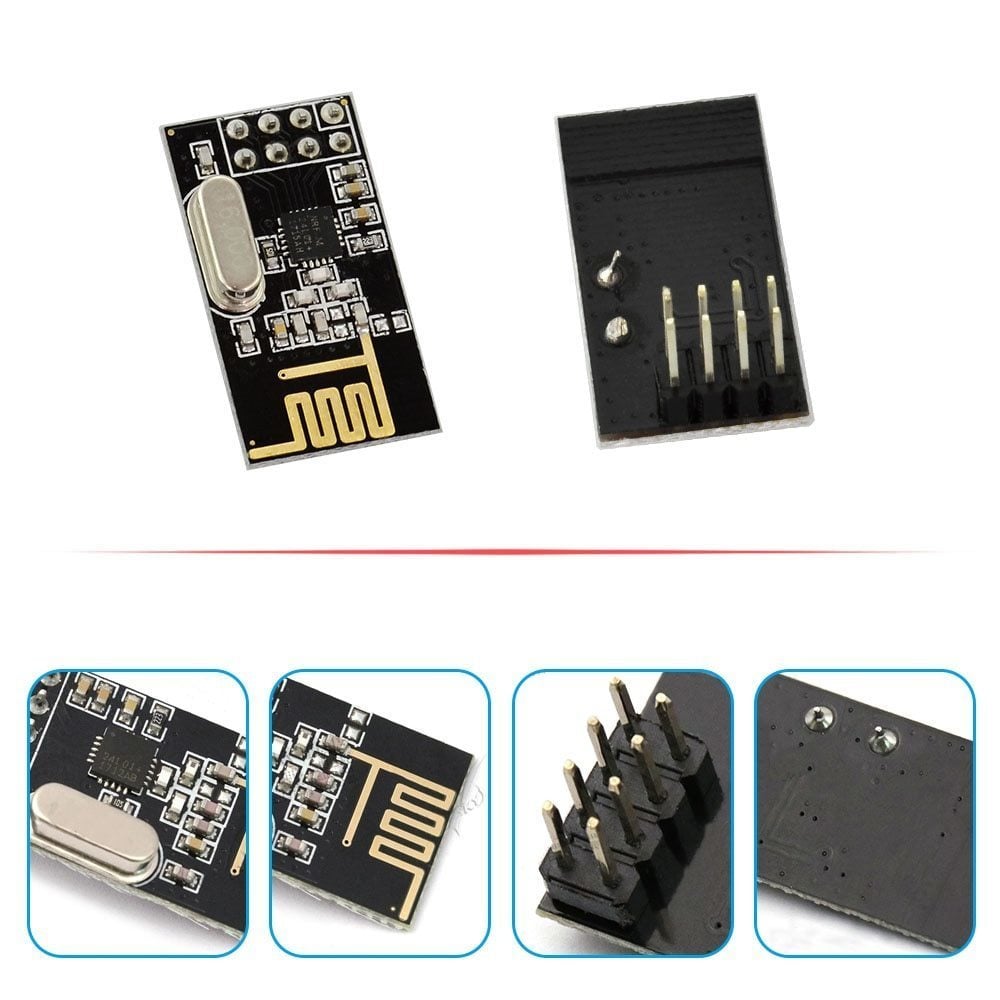

  • Modülde kullanılan NRF24L01 yongası tek yongalı bir kablosuz
2,4 ~ 2,5 GHz dünya çapında ISM bandında çalışan alıcı-verici çipi.
çıkış gücü, kanal seçimi ve protokol ayarları
 SPI arayüzü.
  • Bu NRF24L01 kablosuz modülü için besleme gerilimi DC 3.3 V’dir.
maksimum iletim gücü 0 dBm’dir. Maksimum veri aktarım hızı 2000
kbps.
  • İletim modunda (0 dBm) akım tüketimi 11,3 mA’dır.
  • Alım modundaki (2000 kbps) akım tüketimi 12,3 mA’dır.
  • Veri aktarım hızı alma modunda 1000 kbps olduğunda hassasiyet -85 dBm’dir.
  • Güç tüketimi modunda akım tüketimi 900 nA’dır.
  • Modül, 0 dBm olarak ayarlanmış kavisli bir antenle birlikte gelir, iletişim mesafesi açık bir alanda yaklaşık 20-25m’ye ulaşabilir.
  • NRF24L01 kablosuz modülü bir iletim modülüdür. Her modül
hem verici hem de alıcı. Yani genel olarak, iki
NRF24L01 kablosuz modülleri ve iki Arduino kontrol panosu testi yapmak için.

Teknik Detaylar

• Besleme gerilimi: DC 3.3V
• Maksimum iletim gücü: 0 dBm
• Maksimum veri aktarım hızı: 2000kbps

• İletim modunda akım tüketimi (0dBm): 11,3 mA
• Alma modunda akım tüketimi (2000kbps): 12.3 mA

• Veri aktarım hızı alma modunda 1000 kbps olduğunda hassasiyet -85 dBm’dir.

• Kapanma modunda akım tüketimi 900 nA’dır.

• Modül, 0 dBm olarak ayarlanmış kavisli bir antenle birlikte gelir, iletişim mesafesi açık bir alanda yaklaşık 20-25m’ye ulaşabilir.

• Boyutlar: 29mm x 16mm x 13mm

Pin Şeması
