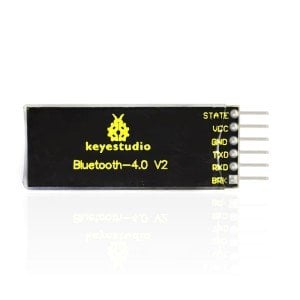

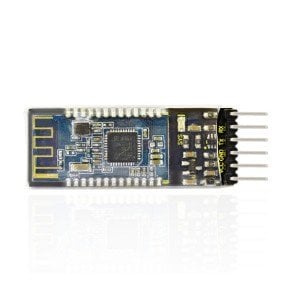

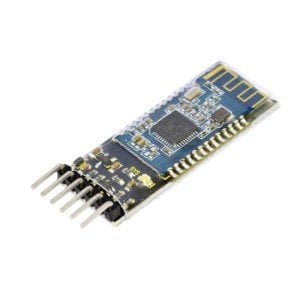

keyestudio HM-10 Bluetooth-4.0 V2

Introduction / Tanıtım

keyestudio HM-10 Bluetooth-4.0 V2 adopts TI CC2541 chip and configuration space of 256Kb. It supports AT command. Users can modify working mode (master/slave), baud rate, device name, paring password etc.

keyestudio HM-10 Bluetooth 4.0 V2, TI CC2541 çipini ve 256Kb yapılandırma alanını benimser. AT komutunu destekler. Kullanıcılar baud hızını, aygıt adını, şifre eşleştirmeleri, çalışma modunu (Master/Slave) vb. değiştirebilir.

Specifications / Özellikler

• Bluetooth protocol: Bluetooth Specification V4.0 BLE
• No byte limit in serial port Transceiving
• In open environment, realize 100m ultra-distance communication with iphone4s
• USB protocol: USB V2.0
• Working frequency: 2.4GHz ISM band
• Modulation method: GFSK(Gaussian Frequency Shift Keying)
• Transmission power: -23dbm, -6dbm, 0dbm, 6dbm, can be modified by AT command.
• Sensitivity: ≤-84dBm at 0.1% BER
• Transmission rate: Asynchronous: 6K bytes
• Synchronous: 6K Bytes
• Security feature: Authentication and encryption
• Supporting service: Central & Peripheral UUID FFE0, FFE1
• Power consumption: Auto sleep mode, stand by current 400uA~800uA, 8.5mA during transmission.
• Power supply: 5V DC
• Working temperature: –5 to +65 Centigrade
• Weight: 3.2g
• Size: 46*17*5mm

• Bluetooth protokolü: Bluetooth Özellikleri V4.0 BLE
• Seri port iletişimde bayt limiti yok

• Açık alanda, iphone4s ile 100m ultra mesafe iletişim gerçekleştirin
• USB protokolü: USB V2.0
• Çalışma frekansı: 2.4GHz ISM bandı
• Modülasyon yöntemi: GFSK (Gauss Frekans Shift Keying)
• İletim gücü: -23dbm, -6dbm, 0dbm, 6dbm, AT komutuyla değiştirilebilir.
• Hassasiyet: ≤84dBm %0.1 BER’de

• Aktarım hızı: Asenkron: 6K bayt
• Senkron: 6K Bayt
• Güvenlik özelliği: Kimlik doğrulama ve şifreleme
• Destek hizmeti: Merkez ve Çevre Birimi UUID FFE0, FFE1
• Güç tüketimi: Otomatik uyku modu, bekleme (stand-by) akımı 400uA ~ 800mA, aktarım akımı 8.5mA

• Güç kaynağı: 5V DC
• Çalışma sıcaklığı: –5 ila +65 °C
• Ağırlık: 3.2g
• Boyut: 46 * 17 * 5mm


Circuit Connection / Devre Bağlantısı

Sample Code / Örnek Kod

int val;
int ledpin=13;
void setup()
{
Serial.begin(9600);
 pinMode(ledpin,OUTPUT);
} void loop()
{ val=Serial.read();
if(val=='a')
 {
digitalWrite(ledpin,HIGH);
delay(250);
digitalWrite(ledpin,LOW);
delay(250);
 Serial.println("keyestudio");
}
}

Result / Sonuç

Open APP HC-COM, click search device, select the device, device is connected; the LED on the Bluetooth module is on. Enter “a” in HC-COM, click send, Bluetooth APP will display keyestudio. Every time HC-COM sends an “a”, the Pin13 LED on the main board blinks once.

APP HC-COM’u açın, cihaz aramaya tıklayın, cihazı seçin, cihaz bağlanınca Bluetooth modülündeki LED yanar. HC-COM’a “a” harfi girin, gönder (send) düğmesine tıklayın, Bluetooth APP keyestudio yazacaktır.  HC-COM her “a” gönderdiğinde, ana karttaki Pin13 LED’i bir kez yanıp söner.
