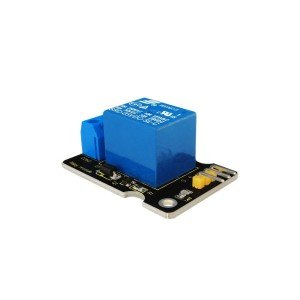

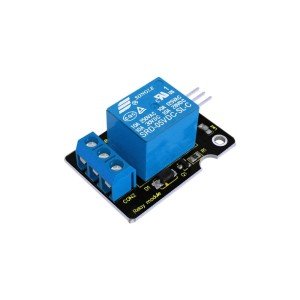

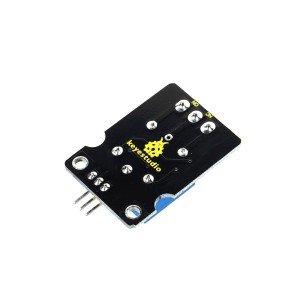

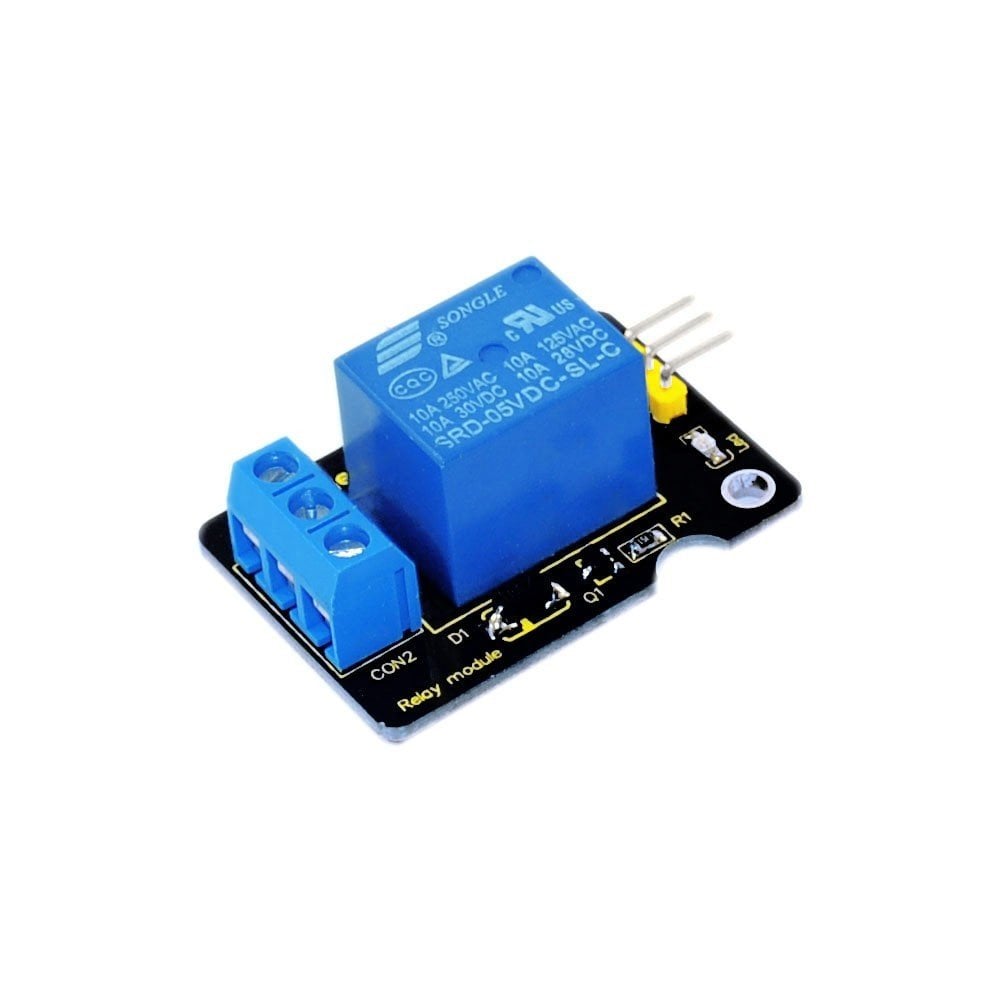

Keyestudio Tek 5V Röle Modülü

5V Röle Modülü

Tanıtım

Bu tek röle modülü etkileşimli projelerde kullanılabilir. Bu modül, SONGLE 5v yüksek kaliteli röle kullanır. Aydınlatma, elektrikli ve diğer donanımları kontrol etmek için kullanılabilir. Modüler tasarımı, Arduino kartını (ürüne dahil değildir) genişletmeyi kolaylaştırır. Röle çıkışı, ışık yayan diyot (LED) ile gözlenebilir. Solenoid valfler, lambalar, motorlar ve diğer yüksek akım veya yüksek voltaj cihazları, dijital IO portu üzerinden kontrol edilebilir.

Özellikler

• Tipi: Dijital
• Anma akımı: 10A (NO) 5A (NC)
• Maksimum anahtarlama voltajı: 150VAC 24VDC
• Dijital arayüzlü
• Kontrol sinyali: TTL seviyesi
• Nominal yük:  8A 150VAC (NO),  10A 24VDC (NO),  5A 250VAC (NO/NC),  5A 24VDC (NO/NC)
• Maksimum anahtarlama gücü: AC1200VA DC240W (NO) AC625VA DC120W (NC)
• Temas eylem süresi: <10ms
• Boyut: 40*28mm
• Ağırlık: 15g


Bağlantı Şeması

Örnek Kod

 int Relay = 8;
  void setup()
{
  pinMode(13, OUTPUT);         //Set Pin13 as output
  digitalWrite(13, HIGH);     //Set Pin13 High
  pinMode(Relay, OUTPUT);     //Set Pin3 as output
}
void loop()
{
          digitalWrite(Relay, HIGH);   //Turn off relay
          delay(2000);
          digitalWrite(Relay, LOW);    //Turn on relay
          delay(2000);
}

Resources / Kaynaklar

Video

Datasheet

https://drive.google.com/open?id=1JQortZbi_st6-aQAfg_mQLdbTYdTNAXt
