Keyestudio 2 Kanal Röle Modülü

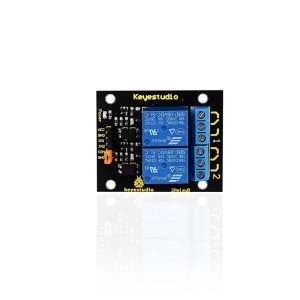

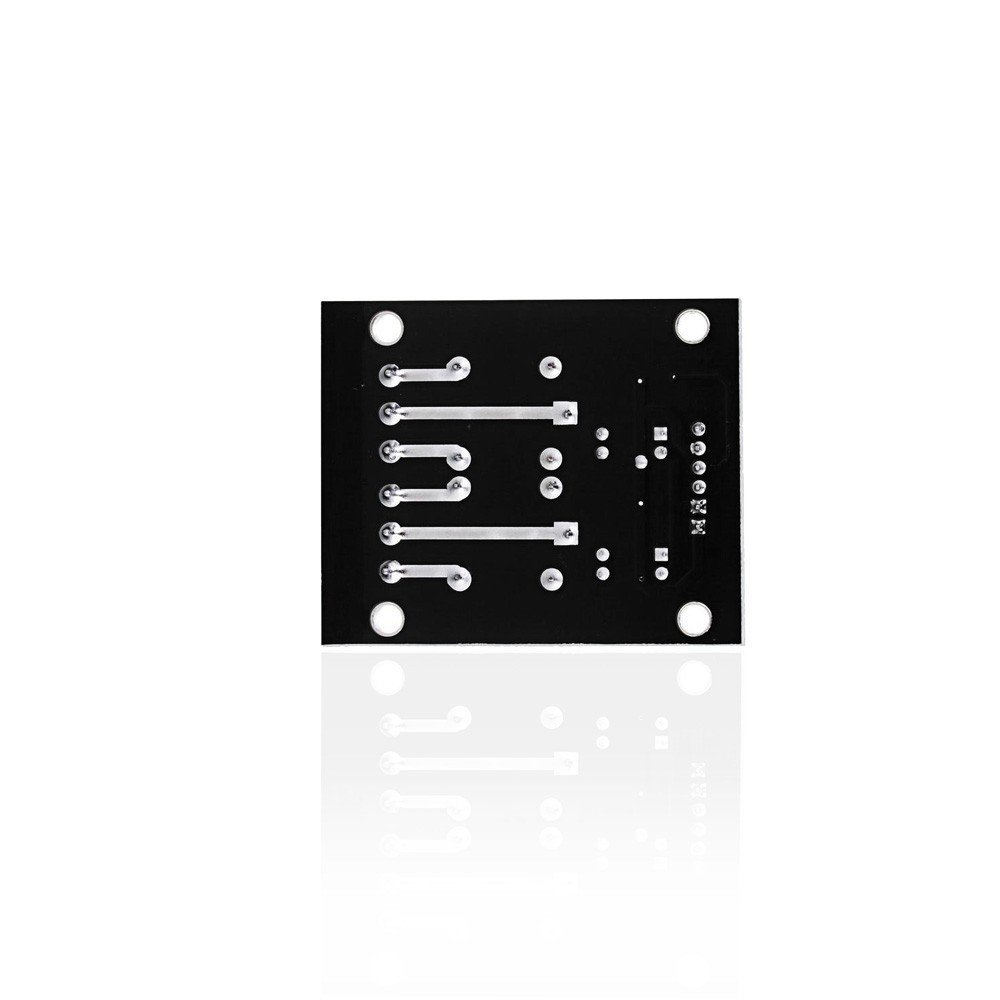

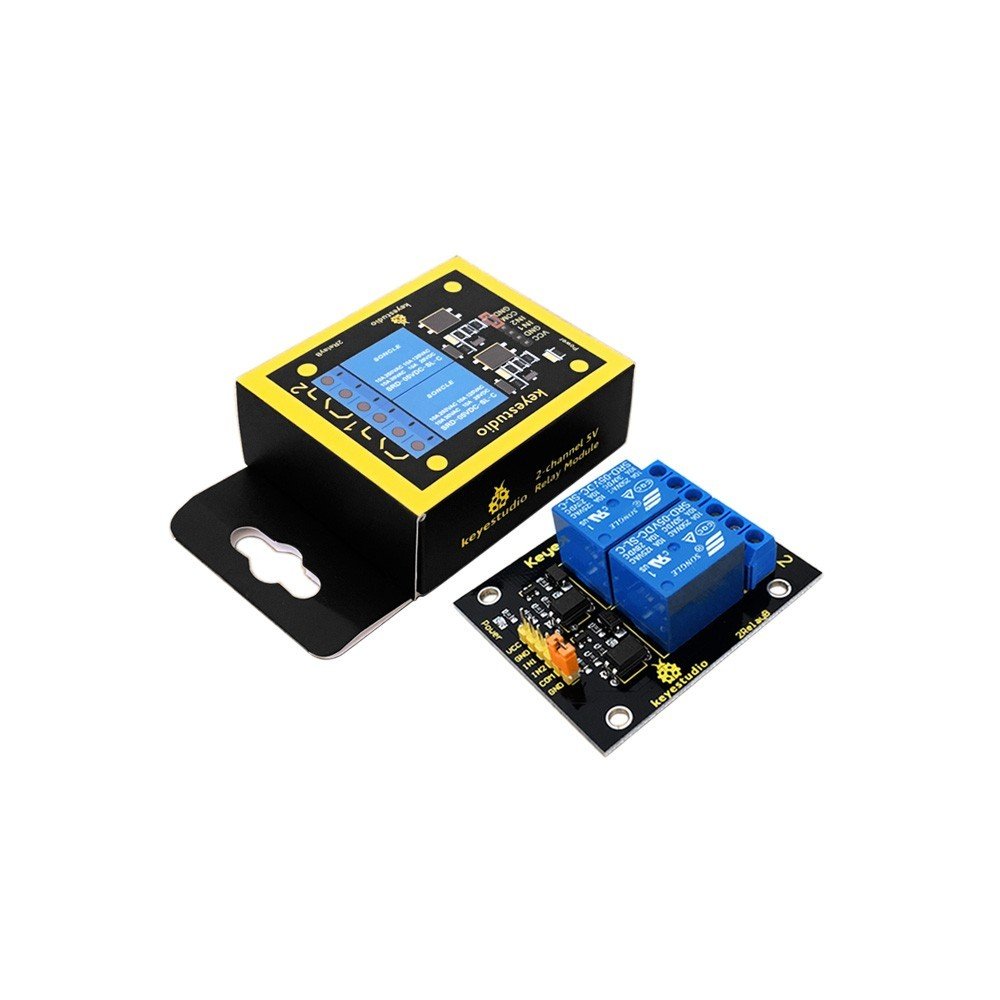

2 Kanal Röle Modülü

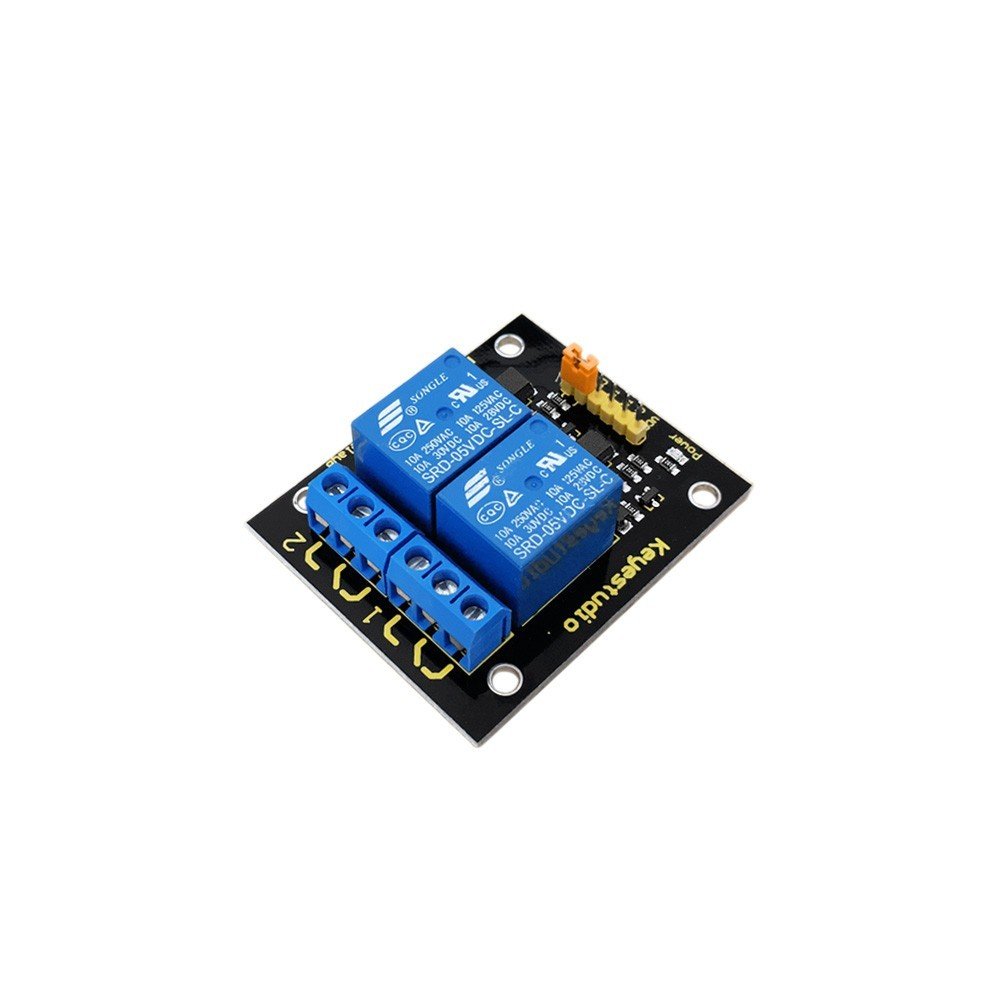

Tanıtım

Arduino Röle Shield’i, iki kanal giriş ve çıkışa sahip yüksek kaliteli SONGLE röle kullanır. Maksimum 250V/10A AC  veya 24V/10A DC  bağlanabilir, bu nedenle lambaları, motorları vb. kontrol etmek için kullanılabilir.
DÜŞÜK sinyalde aktiftir. Modüler tasarımı, Arduino genişletme kartına bağlanmayı kolaylaştırır. Rölenin çıkış durumu, uygulamaların rahatlığı için bir LED ile gözlenebilir.

Özellikler

• Kontrol sinyali: TTL voltajı
• Anma yükü

10A 250VAC
10A 125VAC
10A 30DC
10A 28VDC

• Anma Akım: 10A (NO) 5A (NC)
• Maksimum Anahtarlama Gerilimi: 250VAC 30VDC
• İletişim çalıştırma süresi: < 10ms

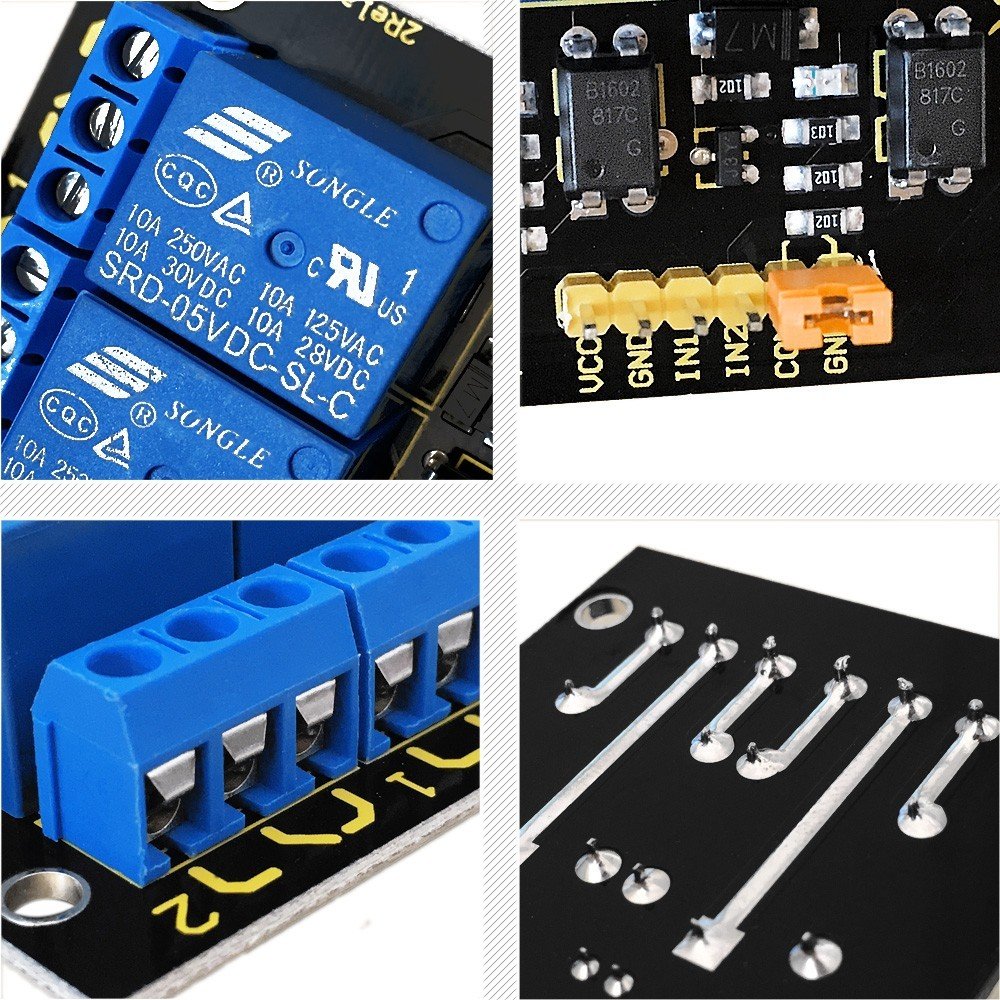

• Modül pinlerinin tanımı:


i)   Pin1 - Pin2 : Kontrol ucu
ii)  Güç kaynağı (VCC)
iii) Toprak (GND)



Bağlantı Şeması

Örnek Kod

int BASE = 2 ;  // I/O pin connected to the first relay
int NUM = 2;   //total number of all relays

void setup()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     pinMode(i, OUTPUT);   //set digital I/O pin as output
   }
}

void loop()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, LOW);    //set digital I/O pin as ‘low’, i.e. turning off the relay gradually
  delay(200);        //delay
   }
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    // set digital I/O pin as ‘low’， i.e. turning on the relay gradually
 delay(200);        //delay
   }
}

Kaynaklar

Video

Datasheet

https://drive.google.com/open?id=1engte9dGbgDE_YEvTM-PxwE60OP7SzgS
