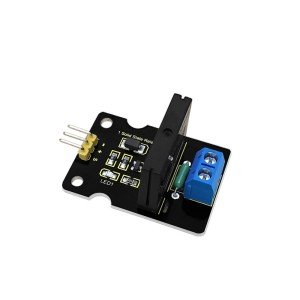

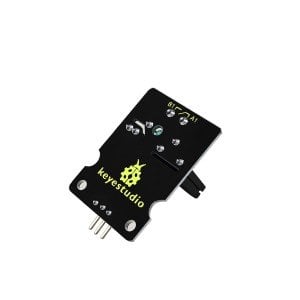

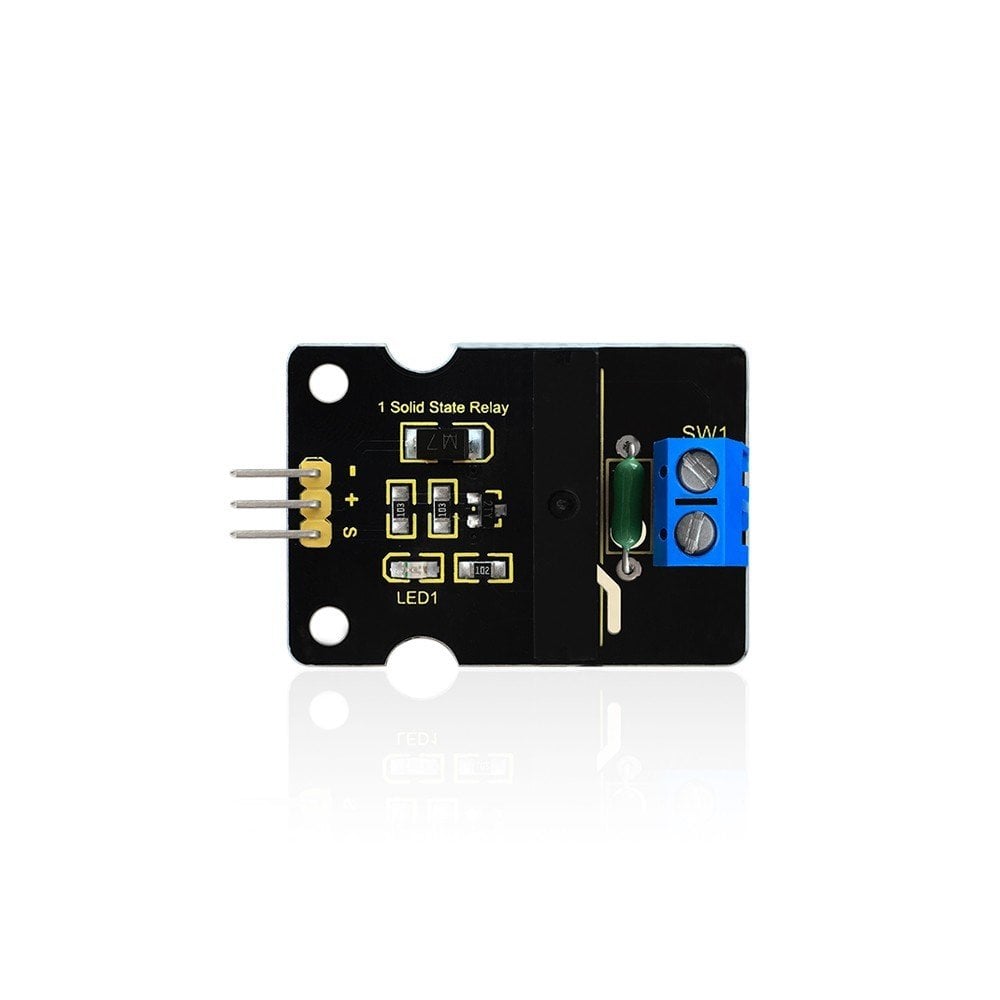

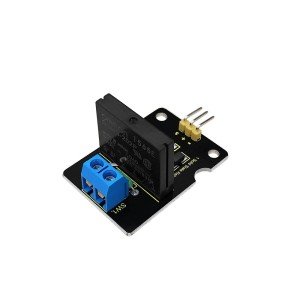

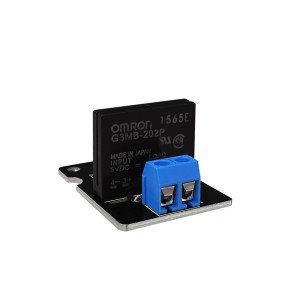

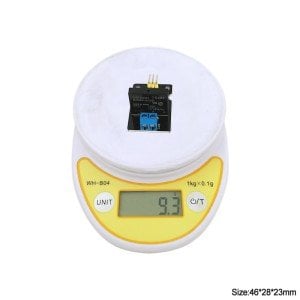

Keyestudio Tek kanal Solid State Röle Modülü
Tanıtım
Keyestudio tek kanal Solid State Rölesi düşük seviye etkili bir katı hal rölesidir, yani giriş kontrol sinyalleri düşük seviyedeyken (0 – 1.5 V) röle açık; giriş kontrol sinyali yüksek seviyedeyken (3-5 V) röle kapalıdır. Katı Hal Rölesi, tamamı katı hal elektronik bileşenlerden oluşan yeni bir temassız anahtarlama cihazıdır. Elektromanyetik röle ile karşılaştırıldığında, temassız, uzun ömürlü, hızlı ve daha az dış etkileşim özellikleriyle güvenilirliği daha yüksektir. Keyestudio katı hal rölesinin çıkış kontrol terminali devreye bağlanmalıdır ve çalışma akımının 50mA’dan büyük olması gerekir, böylece katı hal rölesinin normal olarak bağlantısı kesilebilir.
Performans Parametreleri
- Elektriksel parametreler:
| Voltage Voltaj |
Static Current Statik Akım |
Working Current Çalışma Akımı |
Trigger Voltage Tetikleme Voltajı |
Trigger Current Tetikleme Akımı |
|---|---|---|---|---|
| DC 5V | 0mA | 12.5mA | 0-1.5V | 2mA |
- Çıkış portu: AC240V/2A
Bağlantı Şeması
Örnek Kod
int Relay = 3;
void setup()
{
pinMode(Relay, OUTPUT); //Set Pin3 as output
}
void loop()
{
digitalWrite(Relay, HIGH); //Turn off relay
delay(1000);
digitalWrite(Relay, LOW); //Turn on relay
delay(1000);
}
Sonuç
Yukarıdaki resimdeki gibi kablolamayı yapıp, kodu yükleyip açtıktan sonra, katı hal rölesi döngüsel olarak 1S için bağlantıyı keser ve ardından 1S’ye bağlantı yapar.
Kaynaklar
PDF:
https://drive.google.com/open?id=1C0f5uDnMY0N0e-UlOd_acrUE6oyRlj6P
VIDEO:
