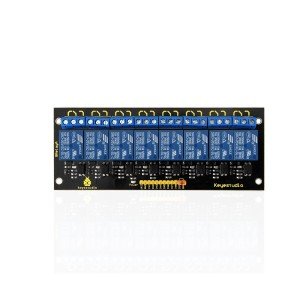

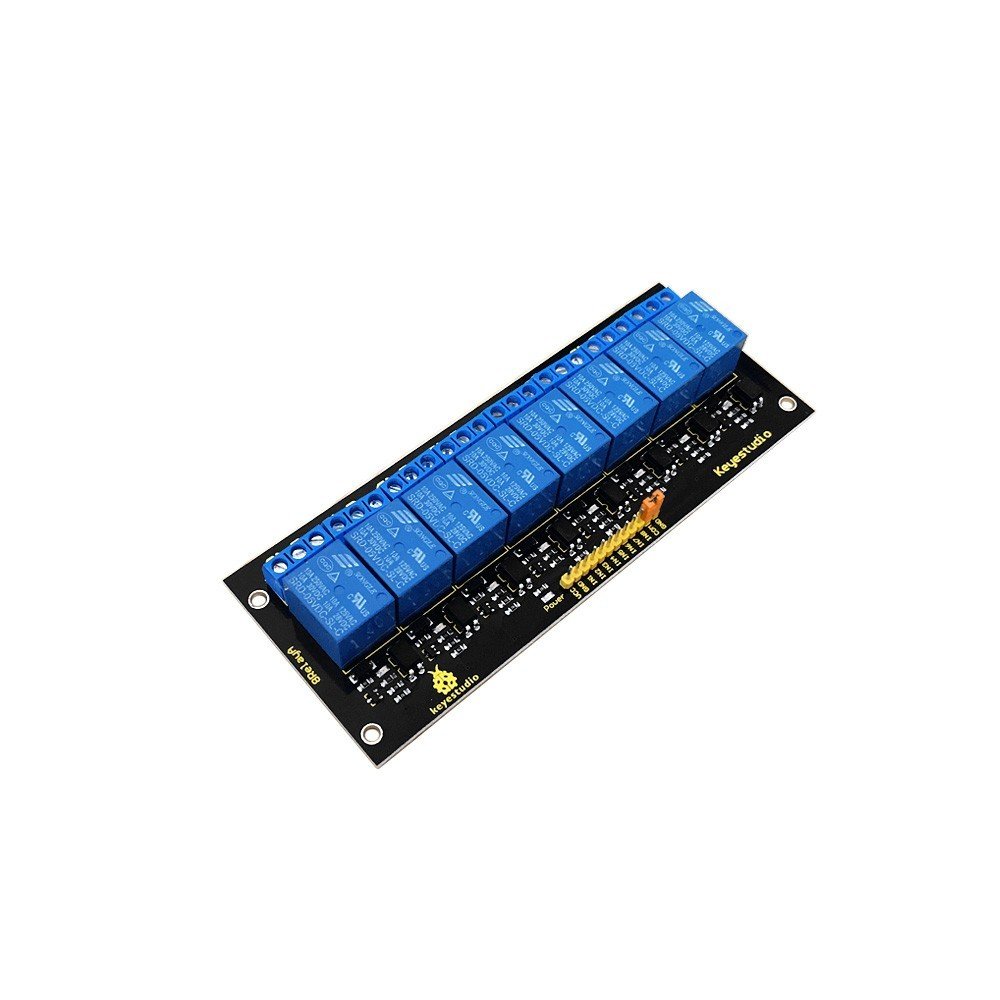

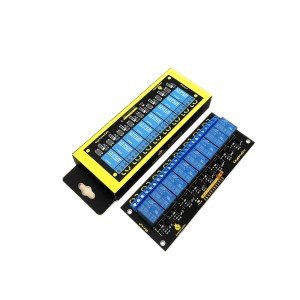

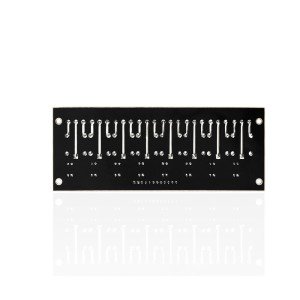

Keyestudio 8 Kanal 5V Röle Modülü

Arduino 8 Kanal 5V Röle Modülü

Tanıtım

Arduino Röle Shield’i, sekiz kanal girişi ve sekiz kanal çıkışı ile birlikte yüksek kaliteli röle kullanır. Maksimum 250V/10A AC veya 24V/10A DC  bağlanabilir, bu nedenle lambaları, motorları vb. kontrol etmek için kullanılabilir.
Modüler tasarım Arduino genişletme kartına bağlanmayı kolaylaştırır. Rölenin çıkış durumu, gerçek uygulamanın rahatlığı için ışıklı bir diyot ile takip edilebilir.

Özellikler

i)   Pin1 - Pin8:  kontrol ucu
ii)  Power supply (VCC)
iii) Toprak (GND)

Bağlantı Şeması

Örnek Kod

int BASE = 2 ;  // I/O pin connected by the first relay
int NUM = 8;   //total number of all relays
void setup()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     pinMode(i, OUTPUT);   //set digital I/O pin as output
   }
}

void loop()
{
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, LOW);    //set digital I/O pin as ‘low’, i.e. turning off the relay gradually
 delay(200);        //delay
   }
   for (int i = BASE; i < BASE + NUM; i ++)
   {
     digitalWrite(i, HIGH);    // set digital I/O pin as ‘low’， i.e. turning on the relay gradually
 delay(200);        //delay
   }
}

Kaynaklar

Video

PDF

https://drive.google.com/open?id=1L07TkIAdv2t9K4wAG5P-pmTzKcQtgCho
