Keyestudio 4 Kanal Röle Modülü

4 Kanal Röle Modülü

Tanıtım

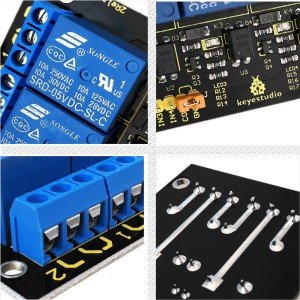

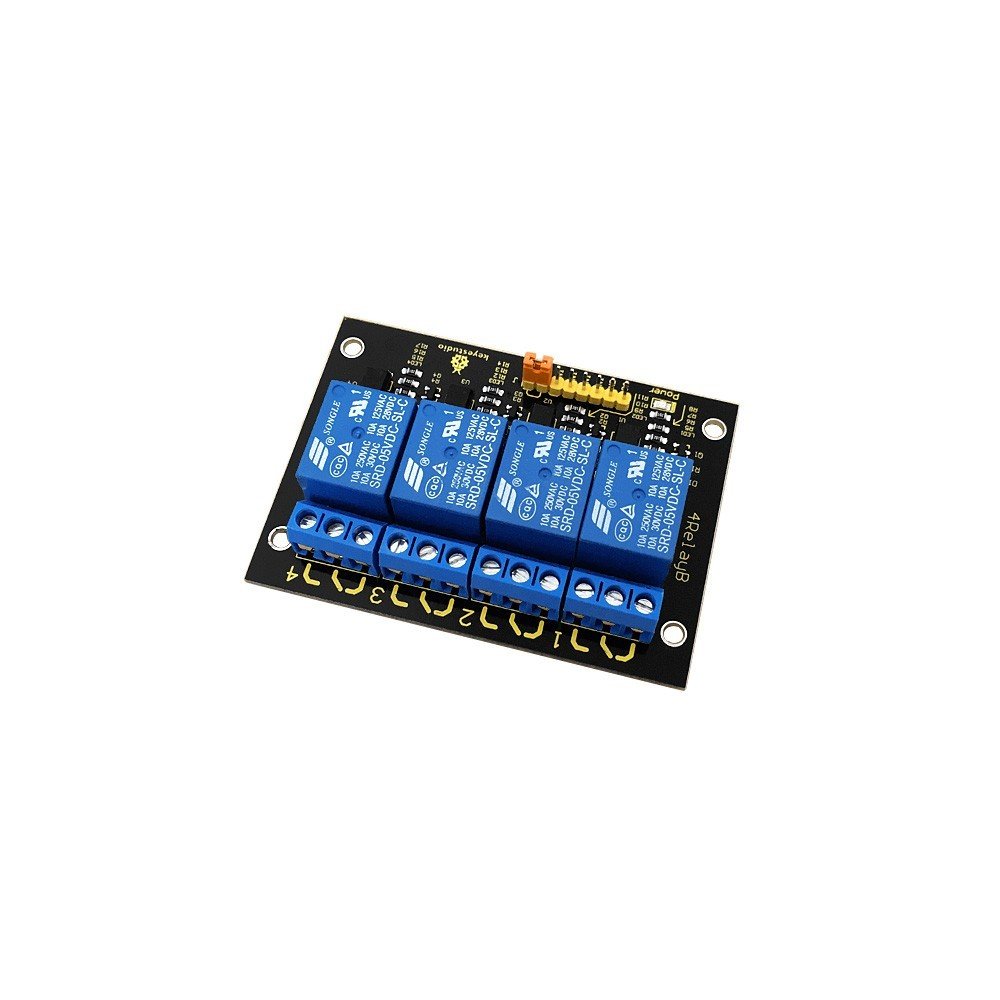

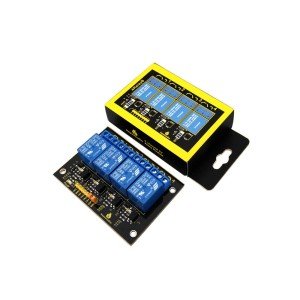

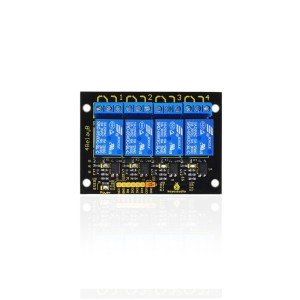

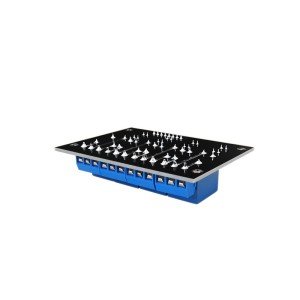

Keyestudio Röle Shield’i, dört kanal girişi ve dört kanal çıkışı ile birlikte yüksek kaliteli röle kullanır. Maksimum 250V/10A AC  veya 24V/10A DC  bağlanabilir, bu nedenle lambaları, motorları vb. Kontrol etmek için kullanılabilir.
Modüler tasarım, Arduino genişletme kartına bağlanmayı kolaylaştırır. Rölenin çıkış durumu, uygulamaların rahatlığı için bir LED ile gözlenebilir.

Özellikler

• Kontrol sinyali: TTL voltajı
• Anma yükü:


10A 250VAC
10A 125VAC
10A 30DC
10A 28VDC

• Anma Akım: 10A (NO) 5A (NC)
• Maksimum Anahtarlama Gerilimi: 250VAC 30VDC
• Kontaklama süresi: ﹤ 10ms
• Modül pinlerinin tanımı:

• i)   Pin 1- Pin 4:  Kontrol ucu

• ii)  Güç kaynağı (VCC)
• iii) Toprak (GND)

Bağlantı Şeması

Örnek Kod

int BASE = 2 ;  // I/O pin connected to the first relay
int NUM = 4;   //total number of all relays
void setup()
{
  for (int i = BASE; i < BASE + NUM; i ++)
  {
    pinMode(i, OUTPUT);   //set digital I/O pin as output
  }
}
void loop()
{
  for (int i = BASE; i < BASE + NUM; i ++)
  {
    digitalWrite(i, LOW);    //set digital I/O pin as ‘low’, i.e. turning off the relay gradually
 delay(200);        //delay
  }
  for (int i = BASE; i < BASE + NUM; i ++)
  {
    digitalWrite(i, HIGH);    // set digital I/O pin as ‘low’， i.e. turning on the relay gradually
delay(200);        //delay
  }
}

Kaynaklar

Video

PDF
https://drive.google.com/open?id=19las4zJmLKxXMJ1vBExxKKxxnvwutgQ4
